Batterie und Akkupack
1.1 Batterie auf der CPU-Baugruppe
11Digitaler Störschreiber, SIMEAS R/SIMEAS R-PMU, Wartungshandbuch
E50417-H1074-C364-A2, Ausgabedatum 11.2009

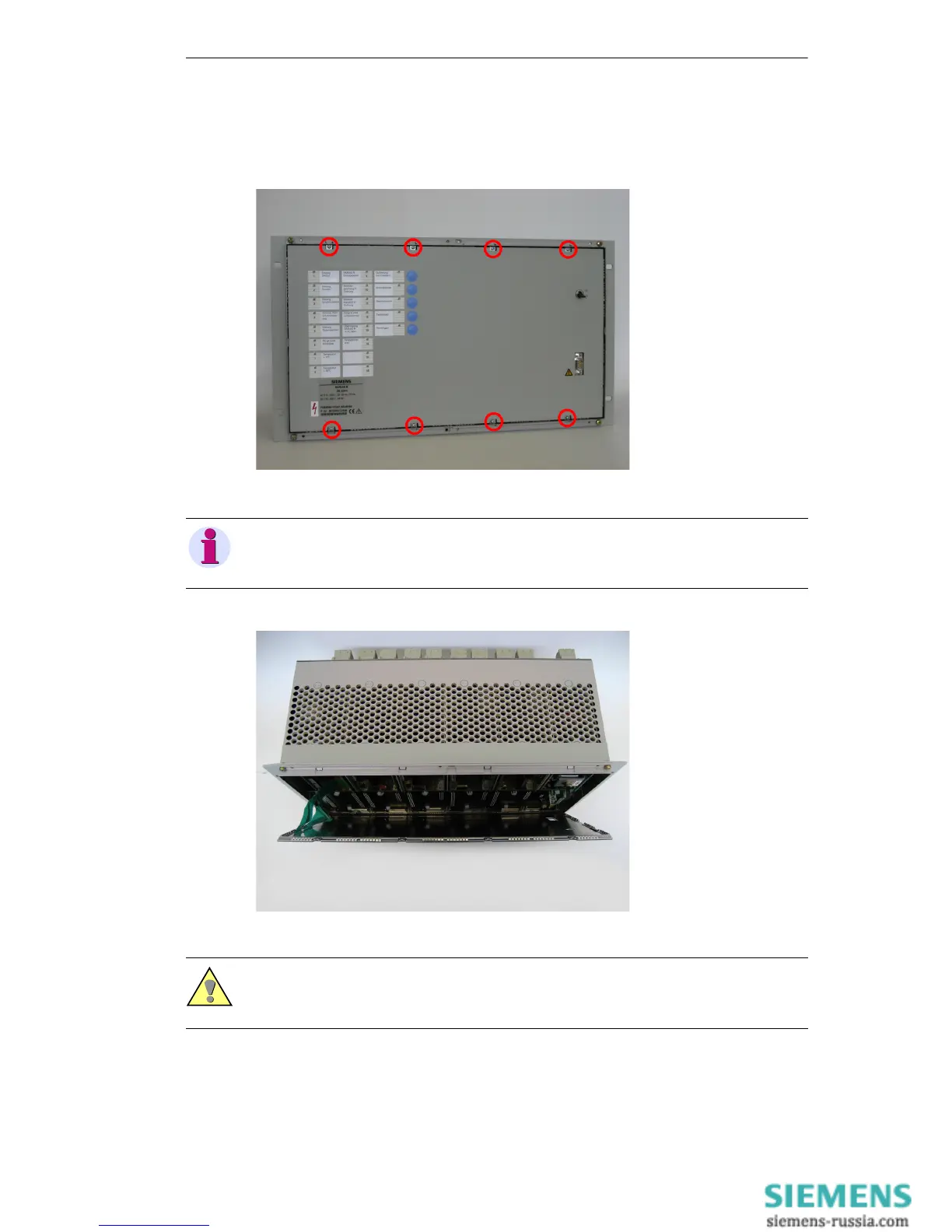

Entfernen Sie die Schrauben am oberen Rand der Frontplatte. Die Schrauben am unteren
Rand brauchen nur so weit gelöst zu werden, dass sich die Frontplatte leicht entfernen lässt
(siehe Bild 1-2).
Bild 1-2 Frontplatte lösen
Kippen Sie die Frontplatte nach vorne (siehe Bild 1-3).
Bild 1-3 Geöffnetes Gerät
Hinweis
Wenn Sie die unteren Schrauben im Gehäuse belassen, erleichtert dies das spätere Einsetzen
der Frontplatte.
Achtung
Achten Sie darauf, die beiden Flachbandkabel, die Frontplatte und CPU-Baugruppe miteinander
verbinden, nicht zu belasten!
