Batterie und Akkupack
1.1 Batterie auf der CPU-Baugruppe
13Digitaler Störschreiber, SIMEAS R/SIMEAS R-PMU, Wartungshandbuch
E50417-H1074-C364-A2, Ausgabedatum 11.2009
Lösen Sie die CPU-Baugruppe aus der Steckverbindung, indem Sie die schwarzen Verriege-
lungshebel so weit nach rechts drücken, bis die Hebel aus der Platine ausrasten. Kippen Sie
beide Verriegungshebel gleichzeitig nach vorn (ca. 45°), bis diese in der zweiten Stellung auf
der Platine einrasten (siehe Bild 1-6).

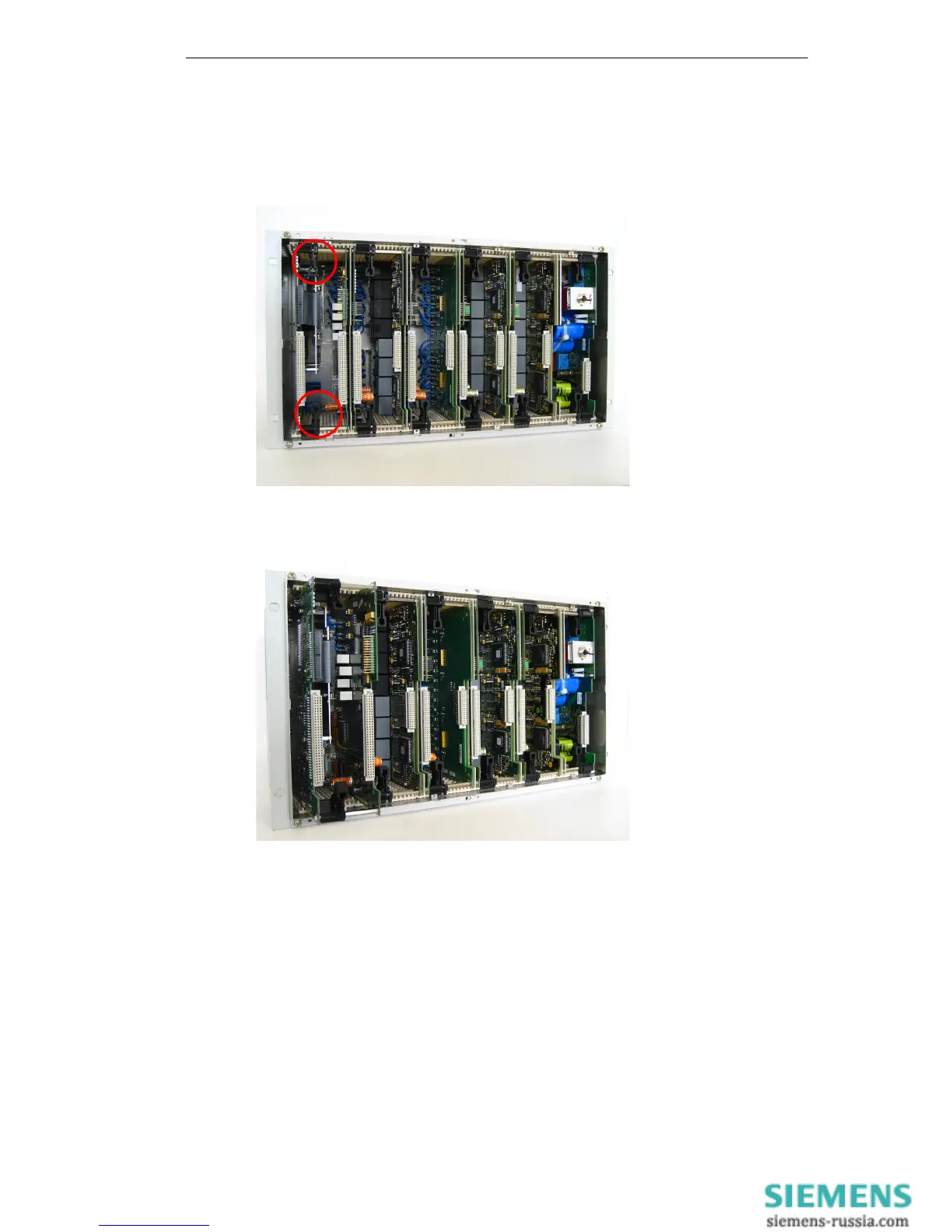

Bild 1-6 Entriegelung der CPU-Baugruppe
Ziehen Sie die CPU-Baugruppe nach vorne heraus (siehe Bild 1-7).
Bild 1-7 Herausziehen der CPU-Baugruppe
Legen Sie die CPU-Baugruppe auf eine nicht leitfähige Unterlage.
