Batterie und Akkupack
1.2 Akkupack auf der Netzteilbaugruppe (Option)
18 Digitaler Störschreiber, SIMEAS R/SIMEAS R-PMU, Wartungshandbuch
E50417-H1074-C364-A2, Ausgabedatum 11.2009
Ziehen Sie die Steckverbinder der beiden Flachbandkabel vorsichtig von der CPU-
Baugruppe ab und legen Sie die Frontplatte beiseite (siehe Bild 1-13).

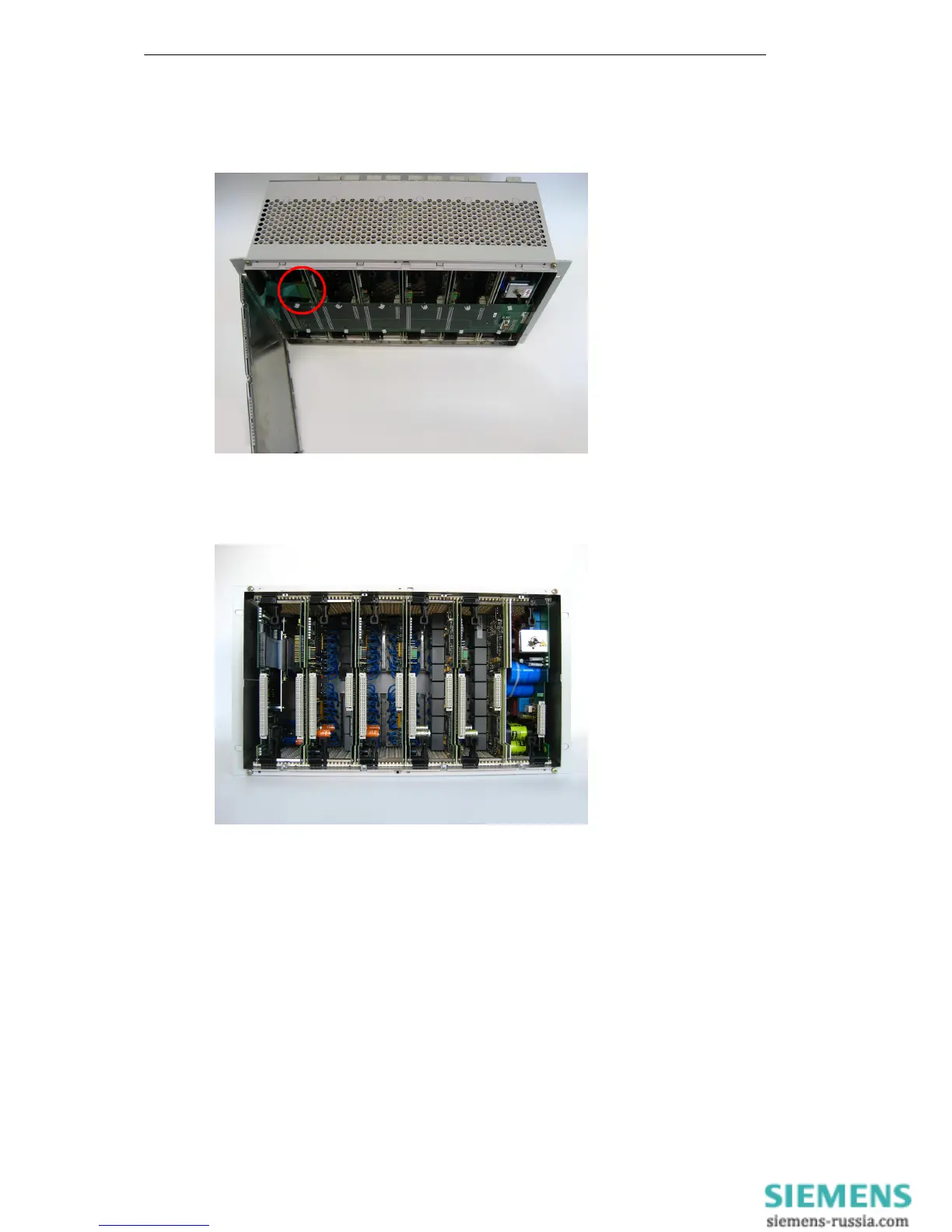

Bild 1-13 Anschluss Flachbandkabel
Ziehen Sie von den Baugruppen die Busplatine ab und legen Sie diese beiseite
(siehe Bild 1-14).
Bild 1-14 Innenansicht ohne Busplatine
