Batterie und Akkupack
1.2 Akkupack auf der Netzteilbaugruppe (Option)
19Digitaler Störschreiber, SIMEAS R/SIMEAS R-PMU, Wartungshandbuch
E50417-H1074-C364-A2, Ausgabedatum 11.2009
Lösen Sie die Netzteilbaugruppe aus der Steckverbindung, indem Sie die schwarzen Ver-
riegelungshebel so weit nach rechts drücken, bis die Hebel aus der Platine ausrasten. Kip-
pen Sie beide Verriegungshebel gleichzeitig nach vorn (ca. 45°), bis diese in der zweiten
Stellung auf der Platine einrasten (siehe Bild 1-15).

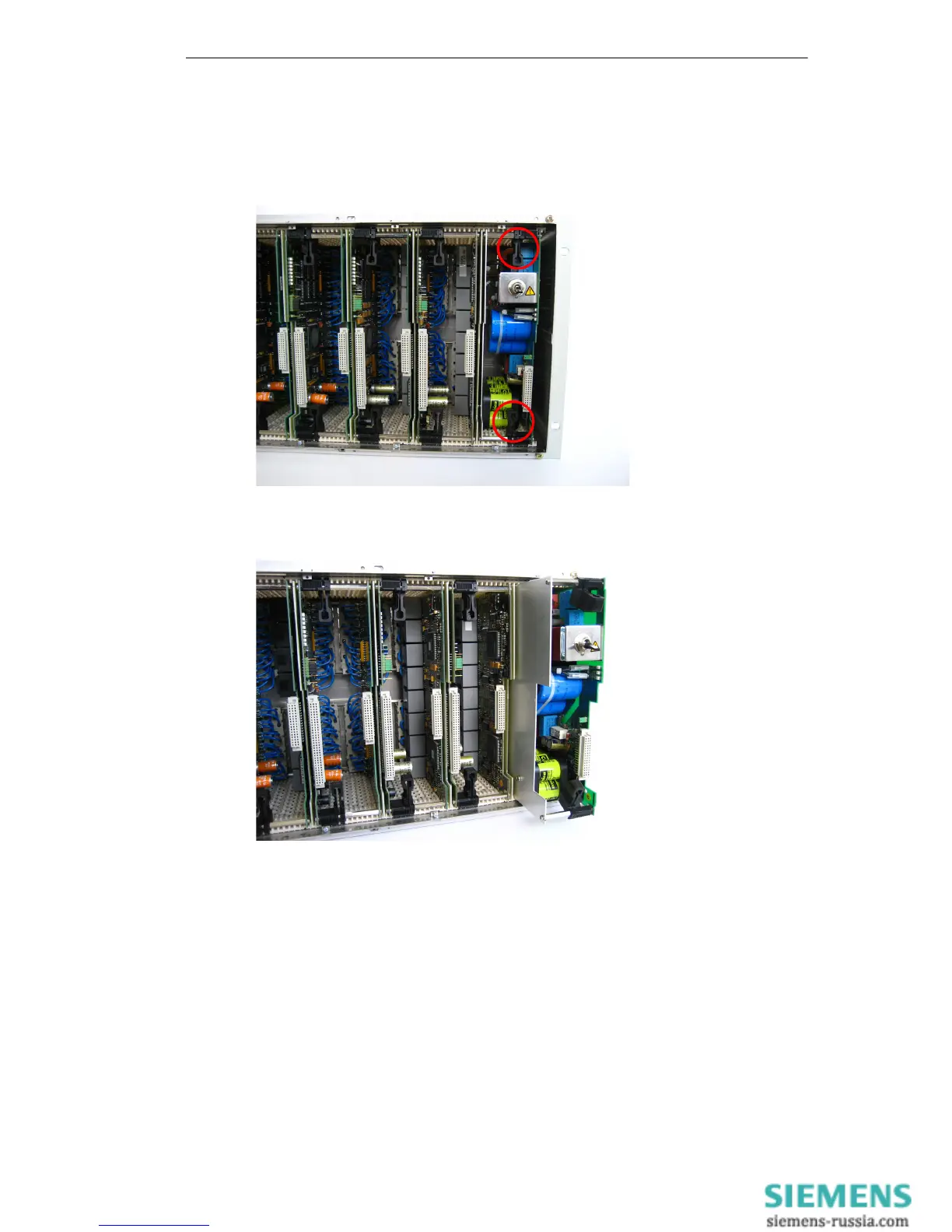

Bild 1-15 Entriegelung der Netzteilbaugruppe
Ziehen Sie die Netzteilbaugruppe nach vorne heraus (siehe Bild 1-16).
Bild 1-16 Herausziehen der Netzteilbaugruppe
Legen Sie die Netzteilbaugruppe, mit dem Blech nach oben, auf eine nicht leitfähige Unter-
lage.
