Batterie und Akkupack
1.2 Akkupack auf der Netzteilbaugruppe (Option)
20 Digitaler Störschreiber, SIMEAS R/SIMEAS R-PMU, Wartungshandbuch
E50417-H1074-C364-A2, Ausgabedatum 11.2009

Schrauben Sie das Abschirmblech los (4 Schrauben) und klappen Sie es in Richtung der
Akkupack-Anschlusskabel (siehe Bild 1-17).

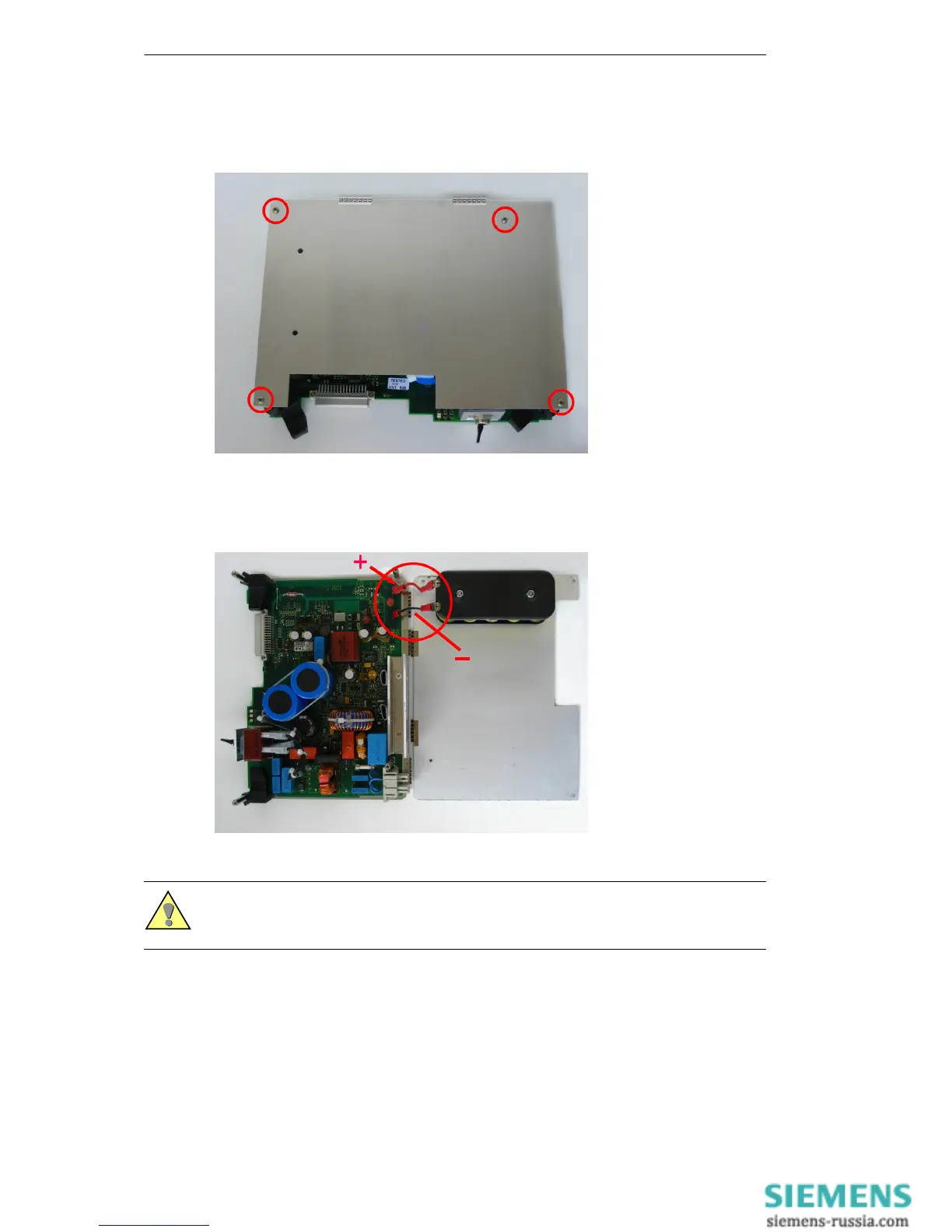

Bild 1-17 Befestigungsschrauben am Abschirmblech

Ziehen Sie die Plus-Leitung vom Akkupack ab (siehe Bild 1-18).
 Ziehen Sie die Minus-Leitung vom Akkupack ab (siehe Bild 1-18).
Bild 1-18 Verbindungskabel zwischen Netzteilbaugruppe und Akkupack
Achtung
Kurzschlussgefahr durch Berühren der Anschlüsse des Akkupacks untereinander.
