Auf der Steuerklemmleiste befinden sich die folgenden Anschlüsse:
♦ 4 kombinierte digitale Ein- und Ausgänge
♦ 2 zusätzliche digitale Eingänge
♦ 1 analoger Eingang
♦ 1 analoger Ausgang
♦ 24 V Hilfsspannungsversorgung (max. 60 mA, nur Ausgang!) für die
Eingänge
Werden die Digitaleingänge mit einer externen 24 V-Spannungsquelle
versorgt, muss diese auf die Masse X101.2 bezogen werden. Die
Klemme X101.1 (P24 AUX) darf dabei nicht mit der externen
24 V-Versorgung verbunden werden.
Klemme Bezeichnung Bedeutung Bereich
1 P24 AUX Hilfsspannungsversorgung DC 24 V / 60 mA
2 M24 AUX
Bezugspotential
verdrosselt
0 V
3 DIO1 digitaler Ein-/Ausgang 1 24 V, 10 mA / 20 mA
4 DIO2 digitaler Ein-/Ausgang 2 24 V, 10 mA / 20 mA
5 DIO3 digitaler Ein-/Ausgang 3 24 V, 10 mA / 20 mA
6 DIO4 digitaler Ein-/Ausgang 4 24 V, 10 mA / 20 mA
7 DI5 digitaler Eingang 5 24 V, 10 mA
8 DI6 digitaler Eingang 6 24 V, 10 mA
9 AI− analoger Eingang −
11 Bit + Vz
Differenzeingang:
10 AI+ analoger Eingang + ± 10 V / Ri = 40 kΩ
11 AO analoger Ausgang
8 Bit + Vz
± 10 V / 5 mA
12 M AO Masse analoger Ausgang
anschließbarer Querschnitt: 0,14 mm² bis 1,5 mm² (AWG 16)
Klemme 1 befindet sich im eingebauten Zustand oben.

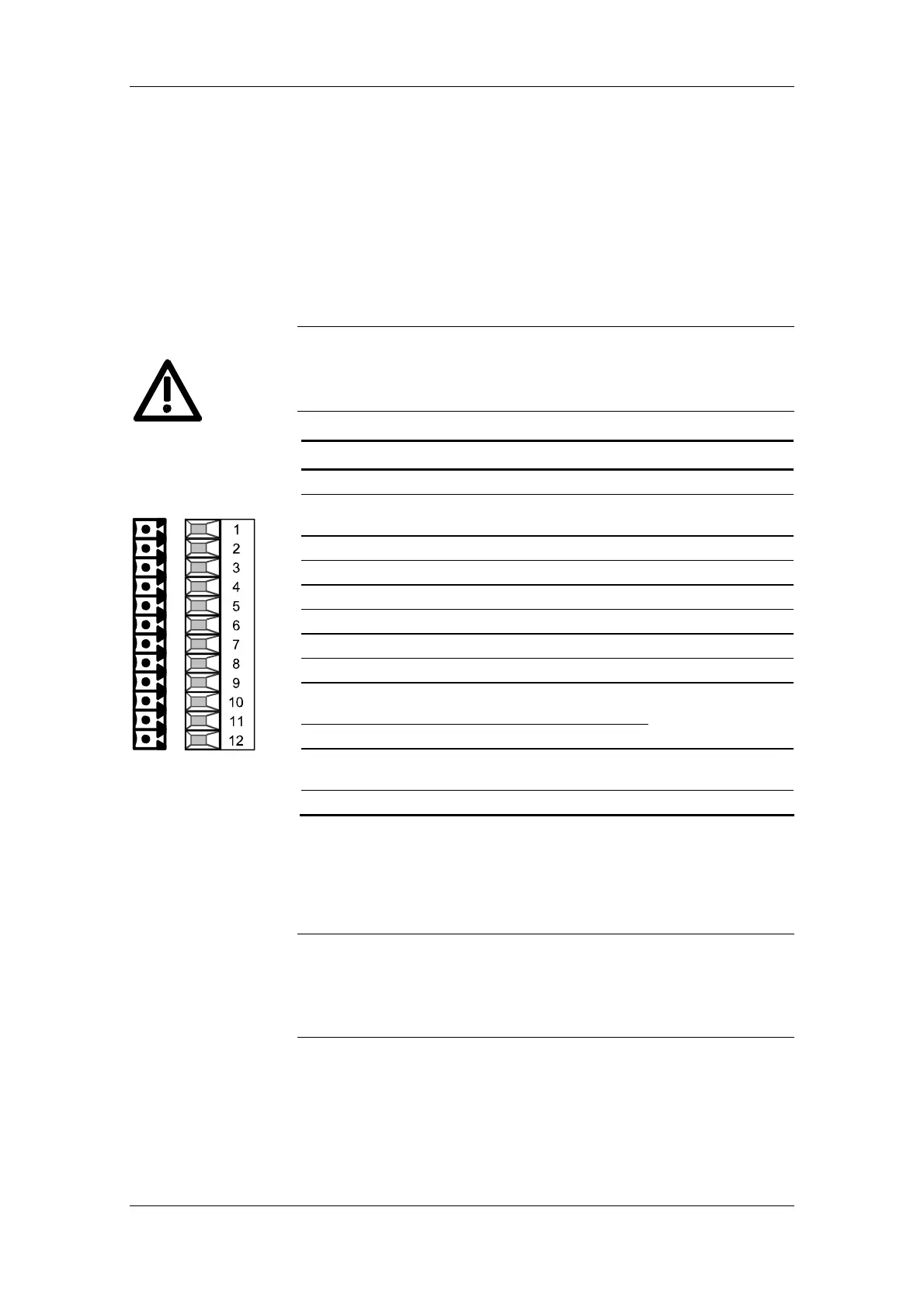

Tabelle 7-7 Steuerklemmleiste
Die Ausgänge der Kundenklemme können während
Hochlauf/Baugruppeninitialisierung/Rechenzeitüberlauf undefinierte
Zustände annehmen, es sei denn, es ist ein bestimmtes Verhalten
während dieser Zeit ausdrücklich spezifiziert (und in der Hardware
umgesetzt).
X101 -
Steuerklemmleiste
VORSICHT
HINWEIS
