Anschließen 06.2006
6SE7087-6KP50 Siemens AG
7-14 Betriebsanleitung SIMOVERT MASTERDRIVES
Über die 9-polige Sub-D-Buchse kann wahlweise ein OP1S oder ein
PC mit RS232- oder RS485-Schnittstelle angeschlossen werden.
Für den PC gibt es für die verschiedenen Übertragungsprotokolle
unterschiedliche Verbindungskabel.
Die 9-polige Sub-D-Buchse ist intern mit dem USS-Bus gekoppelt, so
dass ein Datenaustausch mit weiteren Teilnehmern möglich ist, die
über den USS-Bus angekoppelt sind.
Diese Schnittstelle dient auch dem Laden von Software.
Pin Bezeichnung Bedeutung Bereich
1 RS232 ID Umschaltung auf RS232-Protokoll Low aktiv
2 RS232 RxD Empfangsdaten über RS232 RS232
3 RS485 P Daten über RS485-Schnittstelle RS485
4 Boot Steuersignal für Software-Update Low aktiv
5 M5 AUX Bezugspotential zu P5V 0 V
6 P5V 5 V Hilfsspannungsversorgung +5 V, max. 200 mA
7 RS232 TxD Sendedaten über RS232 RS232
8 RS485 N Daten über RS485-Schnittstelle RS485
9 M_RS232/485 Digitale Masse (verdrosselt)
Tabelle 7-8 serielle Schnittstelle

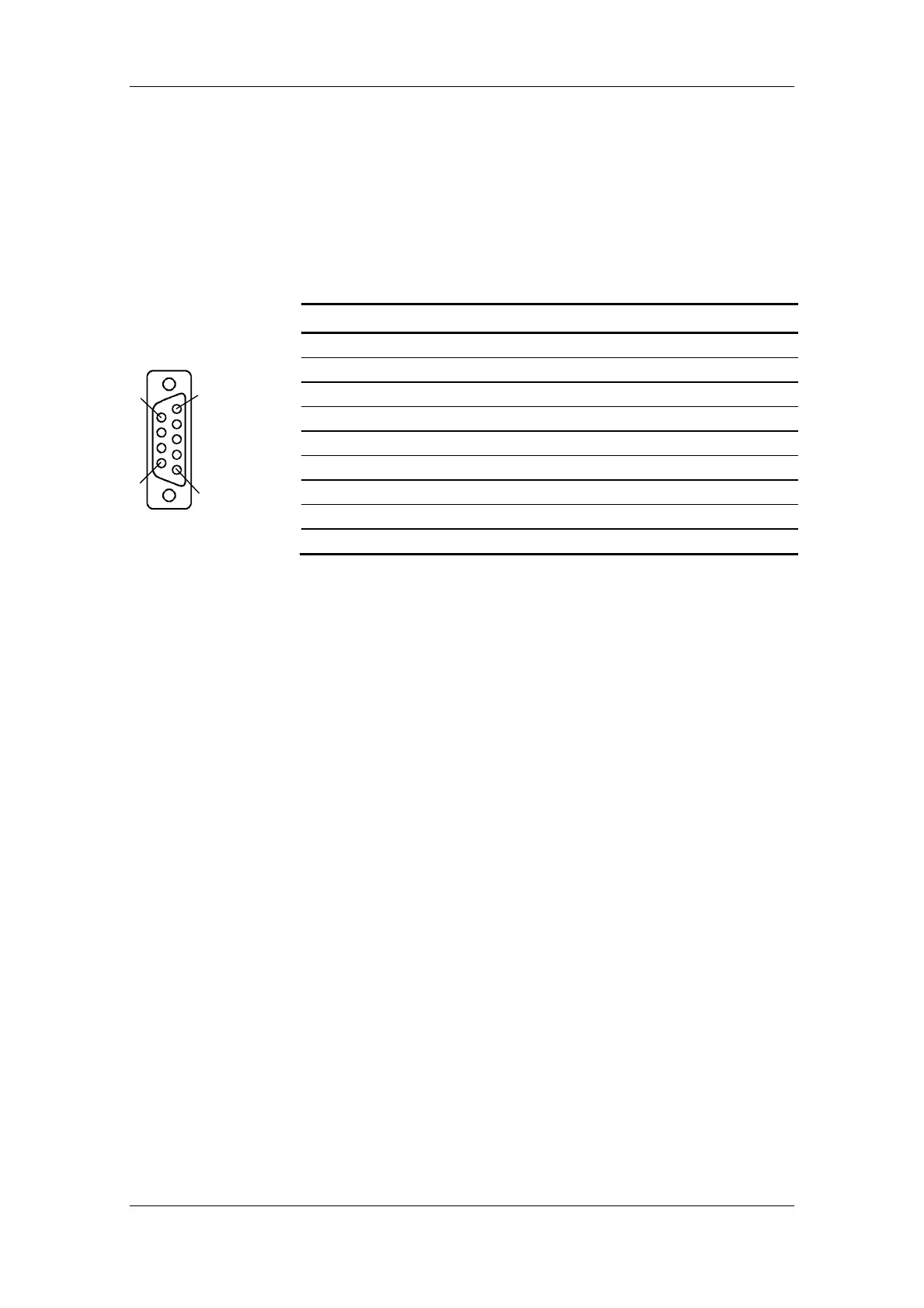

X103 - serielle
Schnittstelle
1
5
6
9
