SIPART DR19
C73000-B7474-C140-06
7
Kurzanleitung Bedienen und Beobachten
2 Bedienen und Beobachten
1 Digitalanzeige PV-X für Istwert x (pv)
2 Digitalanzeige SP-W für Sollwert w (sp) oder Stellwert y (out), weitere Werte
anzeigbar
3 Analoganzeige für e (xd) oder -e (xw), andere Werte anzeigbar
3.1 Nullanzeige bei w-x=0
4 Meldeleuchte x - Signalisierung der angezeigten Größen siehe Strukturschal-
ter S88
5 Meldeleuchte w - leuchtet, wenn w auf der Digitalanzeige SP-W (2) angezeigt
wird
6 Umschalttaste für Digitalanzeige SP-W (2), und Verstelltasten (7), (8);
Quittiertaste für Blinken nach Netzwiederkehr oder Einstiegtaste in die Aus-
wahlebene
7 Taste zur Stellwertänderung - zu (auf) oder Taste "Sollwert fällt"
8 Taste zur Stellwertänderung - auf (zu) oder Taste "Sollwert steigt"
9 Umschalttaste "Hand/Automatik" oder "Enter"-Taste zum Einstieg von der
Auswahlebene in die Konfigurierebene
10 Meldeleuchte "y-extern-Betrieb"
11 Meldeleuchte "Handbetrieb"
12 Meldeleuchten der ∆y-Binärausgänge beim S-Regler
13 Umschalttaste "Sollwert intern/extern" oder Exit-Taste zum Ausstieg aus der
Konfigurier- und Auswahlebene in die Prozessbedienebene
14 Meldeleuchte "Computer (mit w
ext.
) abgeschaltet"
15 Meldeleuchte "Sollwert intern"
16 Meldeleuchte "Adaptionsverfahren läuft"
17 Meldeleuchten "Grenzwert angesprochen", weitere Signalisierungen möglich
+
HINWEIS
Die komplette Bedienung kann mit dem Binärsignal bLb gesperrt werden; Aus-
nahme: Umschaltung für die Digitalanzeige SP-W (2).

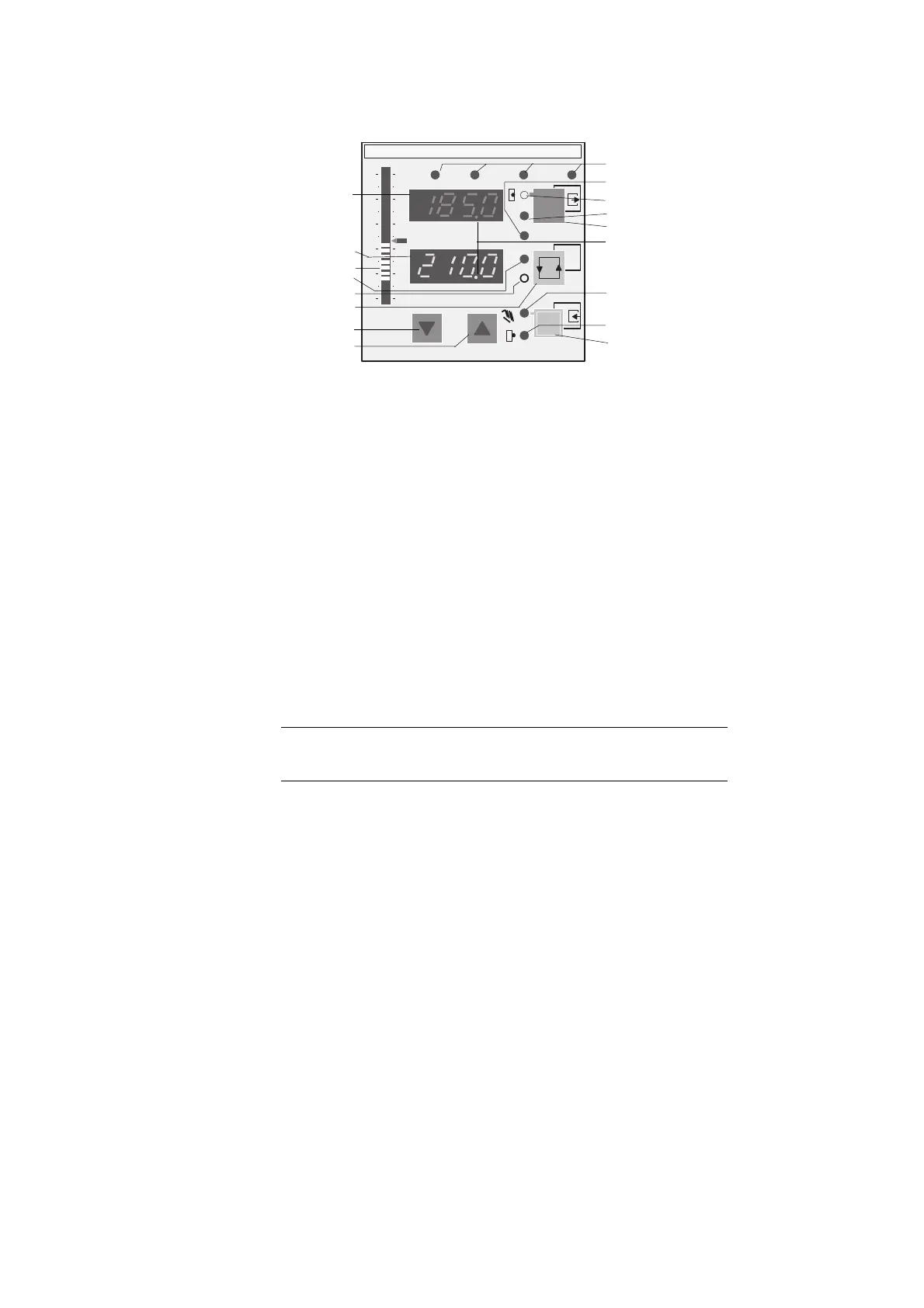

Darstellung
der Bedien-
und Anzeige-
front
SIPART DR19
SIEMENS
OUT-Y
C
x
w
ADAPT
1234
SP-W
PV-X
SIPART DR19
+
-
0
100
80
0
20
40
60
17
16
15
14
13
12
1
2
3
4
5
6
11
10
9
7
8
Istwert und
Sollwert
anzeigen
Stellwert
ändern
ollwert
ändern
Weitere
Meldungen
