SIPART DR19
8 C73000-B7474-C140-06
Bedienen und Beobachten Kurzanleitung

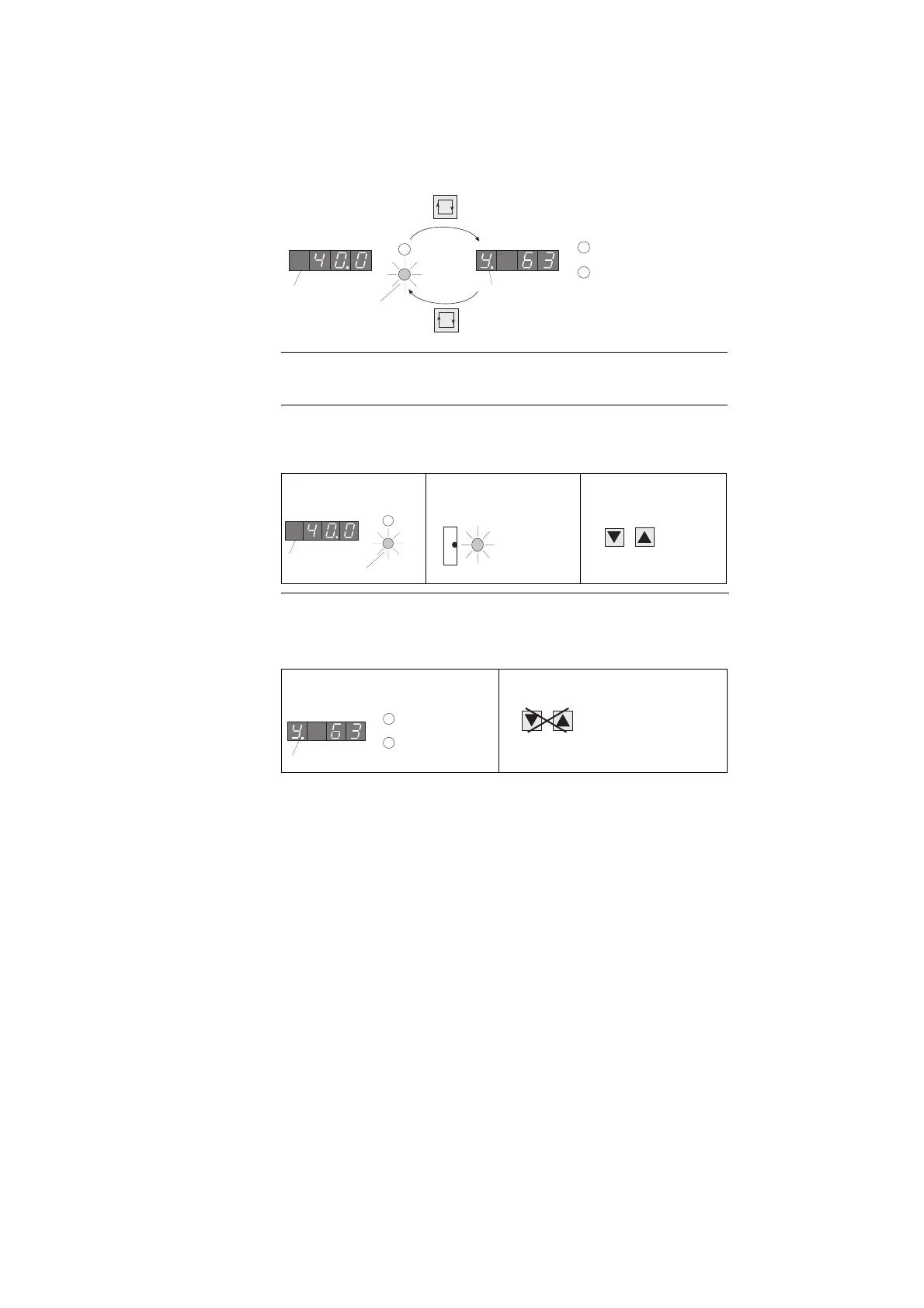

2.1 Bedienbeispiele
Die Anzeige SP-W (2) soll vom Sollwert w auf den Stellwert y umgeschaltet wer-
den.
Der Sollwert w auf der Bedien- und Anzeigefront (interner Sollwert) soll geändert
werden.
+
HINWEIS
Dieses Beispiel entspricht der Werkseinstellung - weitere Werte nnen ange-
zeigt werden (Strukturschalter S87 und S88).
WENN w angezeigt wird, UND wenn der Regler auf
Intern-Betrieb,
DANN ist eine w-Verstel-
lung möglich,
+
HINWEIS
Diese Sollwertänderung ist nicht möglich z.B. bei Handbetrieb mit Sollwertnach-
hrung (x-Tracking), Externbetrieb bei Folgeregler (S1), usw. oder
WENN y angezeigt wird, DANN ist eine w-Verstellung nicht mög-
lich
Beispiel 1:
Anzeige
SP-W
Lösung
Sollwert w (2)
w
x
OUT-Y
SP-W
Dauerlicht
OUT-Y
SP-W
Stellwert y (2)
Taste (6)
1x
drücken
Taste (6)
1x
drücken
w
x
Beispiel 2:
w-Änderung
Lösung
Sollwert w (2)
w
x
OUT-Y
SP-W
Dauerlicht
(15)
(7)
(8)
OUT-Y
SP-W
Stellwert y (2)
w
x
(7) (8)
