4 Technical Data
460
7UT613/63x Manual
C53000-G1176-C160-2

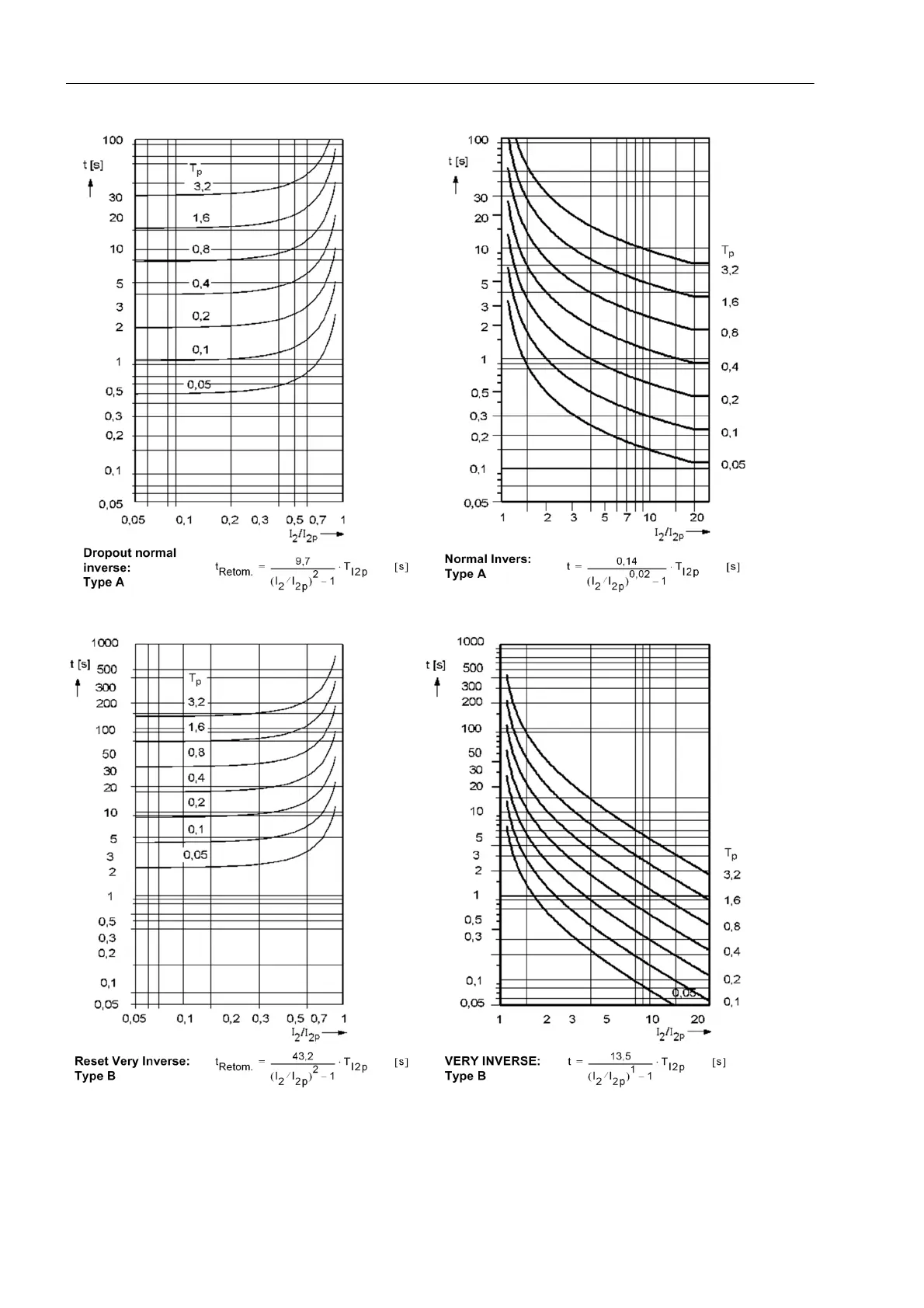

Figure 4-14 Dropout time and trip time characteristics of the inverse time unbalanced load stage, as per IEC
