3ZX1012-0TK28-4EA1 9

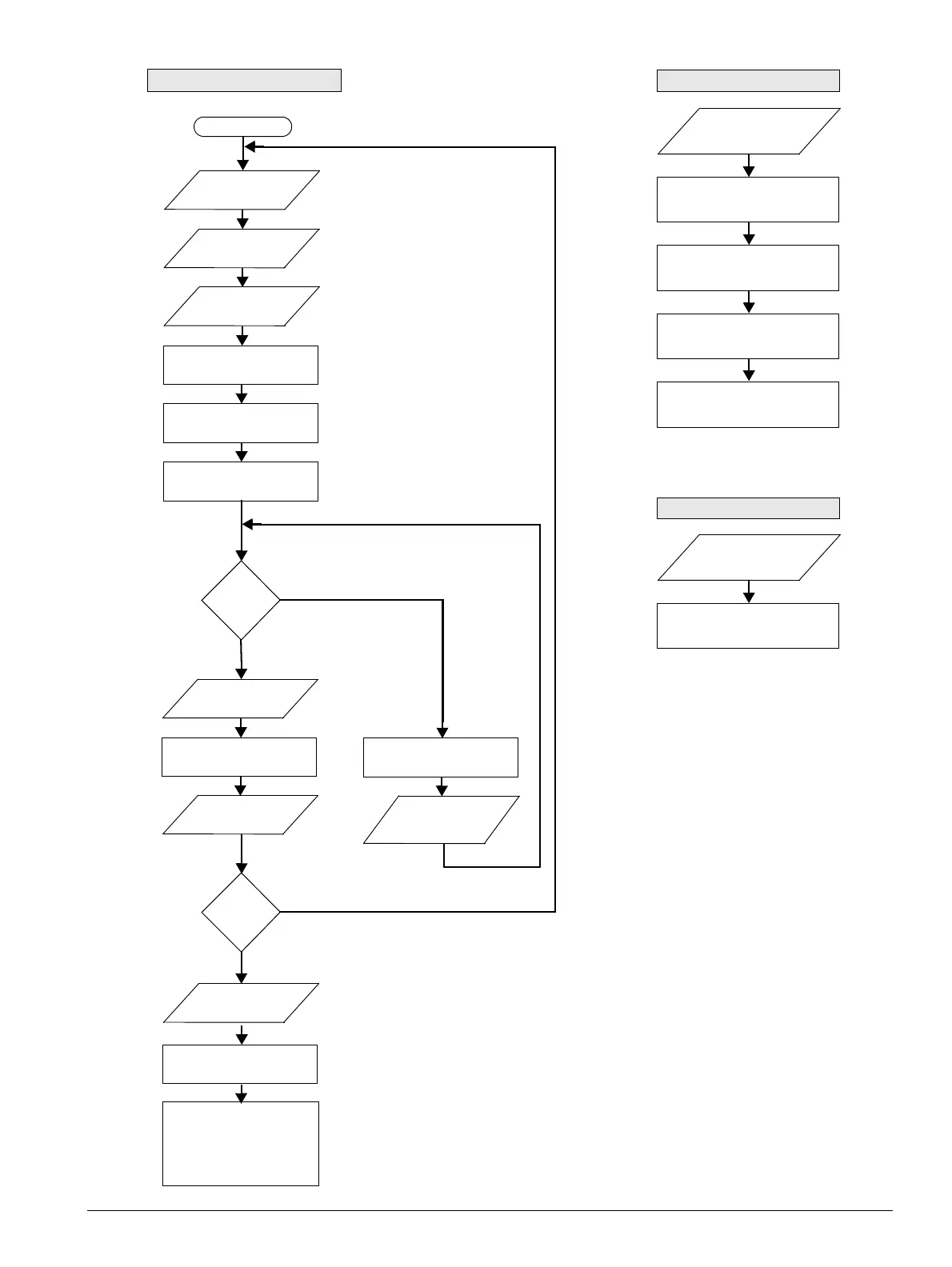

START
Tension d’alimentation
Arrêt
Tension d’alimentation
Marche
Toutes les LED de configuration en
marche env. 1
s (test LED)
Toutes les LED de configuration
à l‘arrêt env. 0,5
s
LED de configuration en marche
selon la configuration réglée
Configuration
OK?
Configuration
OK?
Validation : appuyer sur
SET/RESET env. 2 s
LED de configuration clignotantes
selon la configuration réglée
Contrôler la configuration
Toutes les LED de configuration
à l‘arrêt env. 0,5
s
oui
Validation : appuyer sur
SET/RESET env. 1 s
Vacillement des LED
oui
de l’interrupteur DIP mal réglé
Régler la configuration
correcte et appuyer sur
SET/RESET env.
5s
non
non
Validation : appuyer sur
SET/RESET brièvement
Toutes les LED de configuration en
marche env. 1 s (test LED)
Toutes les LED de configuration à l’arrêt
env. 0,5 s
LED de configuration en marche selon
configuration env. 5 s
Toutes les LED de configuration à l’arrêt
3TK2826 - Affichages de la configuration
Démarrage de l’appareil
3TK2826 - RESET en cas d’erreur
Validation : appuyer sur
SET/RESET
5s
3TK2826 - Redémarrage de l’appareil
Régl. de la configuration
avec interrupteurs DIP et
tempor. par potentiomètre
LED de configuration en marche
env. 2 s selon configuration
Configuration et temporisation
acceptées
L’appareil commute en mode
protection
