Silvercrest SAR 28 A1 Manual

7
Installation
SAR 28 A1
FR
BE
Accessoires (voir le volet dépliant arrière)
Figure D:
29
Étui pour l’élément de commande
30
Châssis de montage
31
Clés pour le châssis de montage
32
Tôle d’ancrage (matériel de fi xation inclus)
Installation
AVERTISSEMENT
Risque de dégâts matériels pendant l'installation de l'appareil !
► Dans la mesure du possible, faites installer l'appareil par un spécialiste.
► Si vous souhaitez installer l'appareil vous-même, respectez les consignes
pour le raccordement et le montage, afi n d'assurer un fonctionnement sûr et
sans défaut de l'appareil.
Raccordement
ATTENTION
L'utilisation de ports incorrects peut endommager l'appareil.
► Lors du montage, utilisez les raccords ISO de l'appareil. Les adaptateurs
ISO spécifi ques au véhicule et dont vous aurez le cas échéant besoin sont
disponibles dans les ateliers spécialisés, le commerce spécialisé ou dans
les départements spécialisés des grands magasins. En cas de recours à
d'autres types de raccordement, la garantie ne s'applique plus !

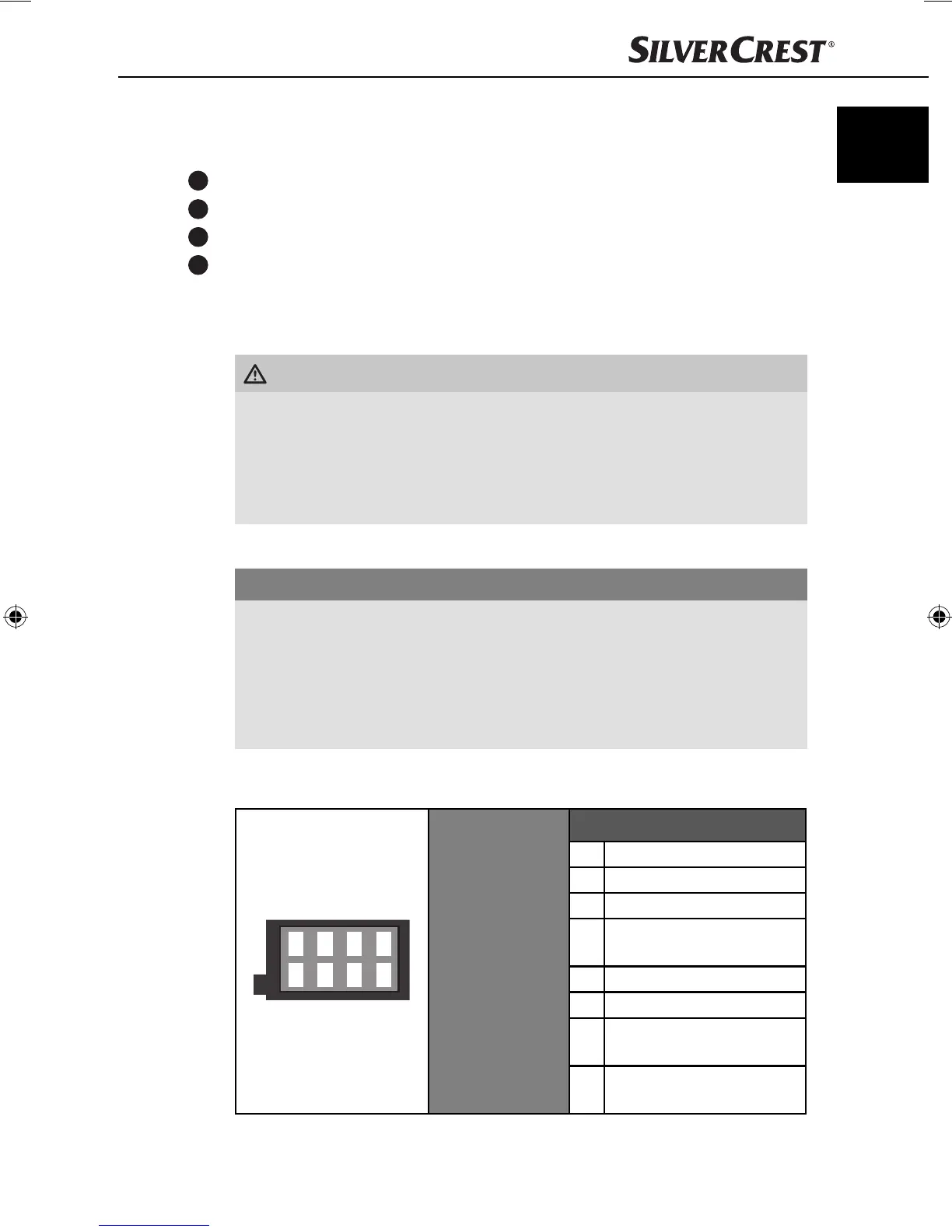

Aff ectation des ports ISO
La vue a lieu par l’arrière sur les connecteurs.
1357
2468
ISO A
(aff ectation de
l'alimentation
électrique)
Aff ectation
1 non occupé
2 non occupé
3 non occupé
4
Plus permanent 12 V
(borne 30)
5 Tension d'antenne
6 non occupé
7
Plus du circuit d'allumage
12 V (borne 15)
8
Moins (-)
de la masse (borne 31)
IB_85465_SAR28A1_LB2.indb 7IB_85465_SAR28A1_LB2.indb 7 06.12.12 16:4506.12.12 16:45
