67
Installation
SAR 28 A1
DE
AT
CH
Zubehör (siehe hintere Ausklappseite)
Abbildung D:
29
Etui für Bedienteil
30
Einbaurahmen
31
Schlüssel für Einbaurahmen
32
Verankerungsblech (inkl. Befestigungsmaterial)
Installation
WARNUNG
Bei der Installation des Gerätes können Sachschäden auftreten!
► Lassen Sie das Gerät nach Möglichkeit von einem Fachbetrieb einbauen.
► Wenn Sie das Gerät selbst einbauen möchten, beachten Sie für einen
sicheren und fehlerfreien Betrieb des Gerätes die Anweisungen für den
Anschluss und Einbau.
Anschluss
ACHTUNG
Die Verwendung von falschen Anschlüssen kann zu Beschädi-
gungen am Gerät führen.
► Benutzen Sie beim Einbau die ISO-Anschlüsse des Gerätes. Die fahr-
zeugspezifi schen ISO-Adapter, die Sie gegebenenfalls benötigen, erhalten
Sie in Fachwerkstätten, im Fachhandel oder in den Fachabteilungen der
Warenhäuser. Bei Verwendung anderer Anschlussarten erlischt der Garan-
tieanspruch!

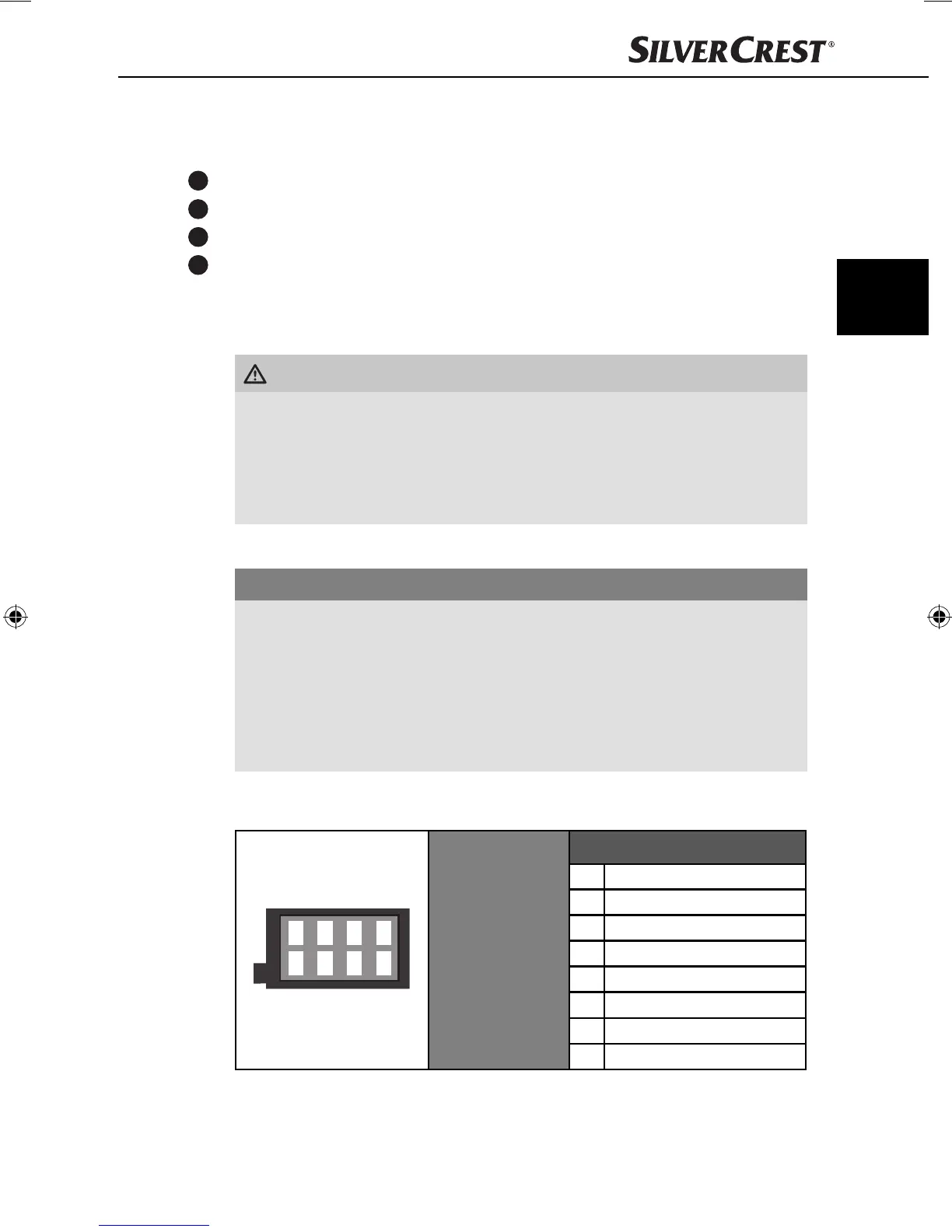

Belegung der ISO-Anschlüsse
Die Ansicht erfolgt von hinten auf die Stecker.
1357
2468
ISO A (Belegung
Stromversorgung)
Belegung
1 unbelegt
2 unbelegt
3 unbelegt
4 Dauerplus 12 V (Kl. 30)
5 Antennenspannung
6 unbelegt
7 Zündungsplus 12 V (Kl. 15)
8 Minus (-) Masse (Kl. 31)
IB_85465_SAR28A1_LB2.indb 67IB_85465_SAR28A1_LB2.indb 67 06.12.12 16:4506.12.12 16:45
