Sime Format.zip Installation Instruction And Care Guide

37
ENG
FR

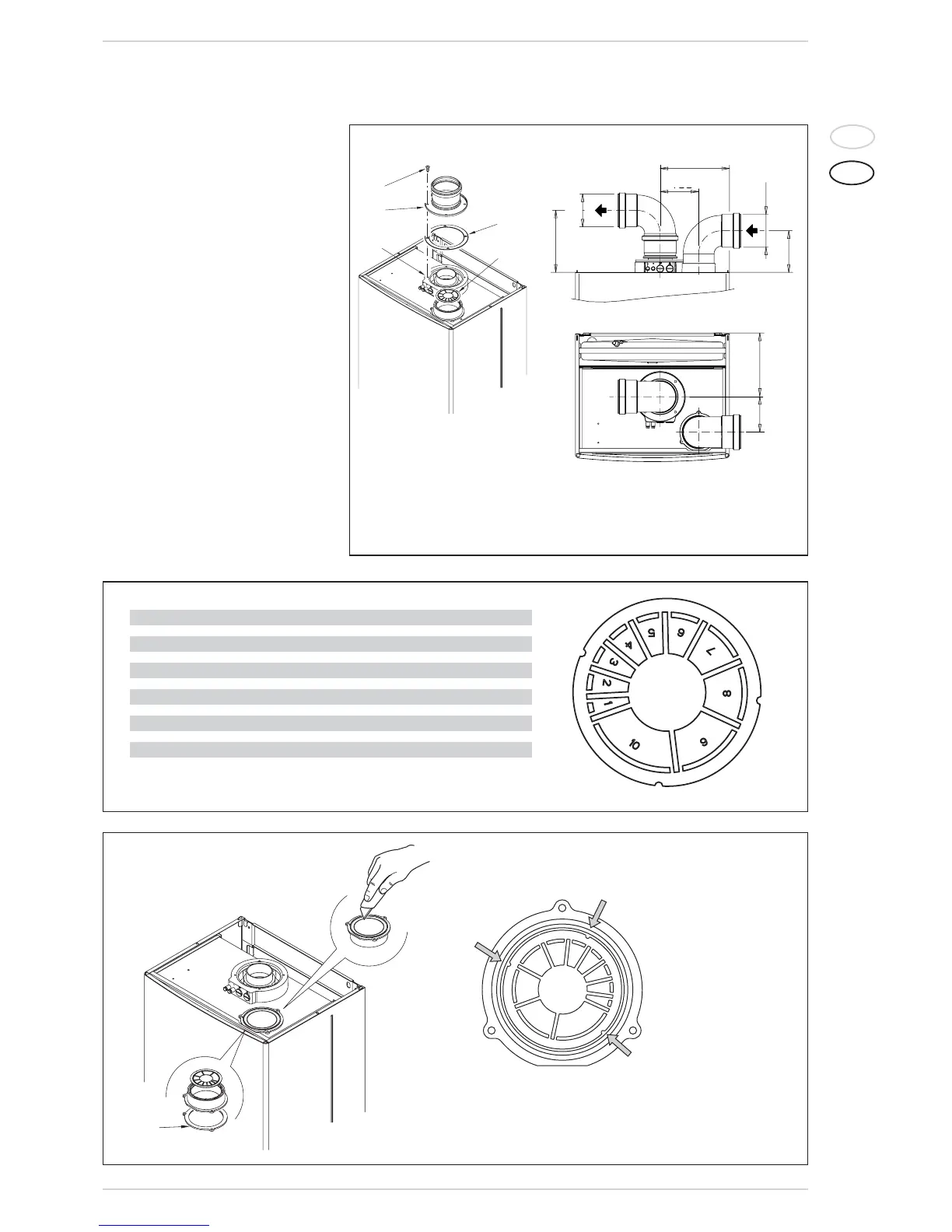

2.7.1 Kit conduits d'évacuation
séparés (fig. 8)
Le kit de conduits d'évacuation séparés code
8089909 est équipé d'un diaphragme de
prise que vous devez utiliser en suivant les
indications de la figure 8/a, selon la perte
de prévalence maximum autorisées dans
les deux conduits d'évacuation. Pour utiliser
ce type de sortie pour la prise d'air vous
devez procéder de la sorte (fig. 9):
1 Retirez la base de la prise d'air en la
découpant à l'aide d'une outil (a);
2 Renversez la prise d'air (b) et remplacez
le joint étanche (5) par le celui fourni
dans le kit code 8089909;
3 Introduisez le diaphragme de prise fourni
avec le kit code 8089909 en poussant
dessus à fond jusqu'à la butée.
A présent vous pouvez placer la rallonge ou
le coude dans son carter pour achever la
prise. Vous n'avez besoin d'aucune étan-
chéité ni de produit de scellage comme la
garniture a fourni est suffisante.
2.7.2 Systèmes de sortie
Les schémas de la figure 9/a donnent plu-
sieurs exemples de sorties séparées.
a
b
5
Figure 9
Figure 8/a
165
110
165
K
ø 80
ø 80
100
92
1
2
3
4
6
Figure 8
Secteurs du diaphragme Perte de charge (mm H
2
O) (“W.C.H
2
O)
à enlever
n° 1 et 2 0 - 1.0 0 - 0.039
du n° 1 au 3 1.0 - 2.0 0.039 - 0.079
du n° 1 au 4 2.0 - 3.0 0.079 - 0.12
du n° 1 au 5 3.0 - 4.0 0.12 - 0.16
du n° 1 au 6 4.0 - 5.0 0.16 - 0.120
du n° 1 au 7 5.0 - 6.0 0.20 - 0.24
du n° 1 au 8 6.0 - 7.0 0.24 - 0.28
du n° 1 au 9 7.0 - 8.0 0.28 - 0.31
du n° 1 au 10 8.0 - 10.0 0.31 - 0.39
enlever le diaphragme 10.0 - 12.0 0.39 - 0.47
LEGENDE
1 Joint mousse (ø 125/95 mm - ø 4.92/3.74 inch)
2 Vis de fixation
3 Bride évacuation des fumées
4 Diaphragme à secteurs
6 Collecteur avec les prises
ATTENTION: Les trois sièges pré-
vus sur le diaphragme ne permet-
tent le montage dans la prise
d’air que dans une seule position.
205 (8.07”)
100 (3,94”)
(4.33”)
(6,5”)
(ø 3“)
(ø 3“)
(6.5”)
(3.62”)
