300 mm (12 in)

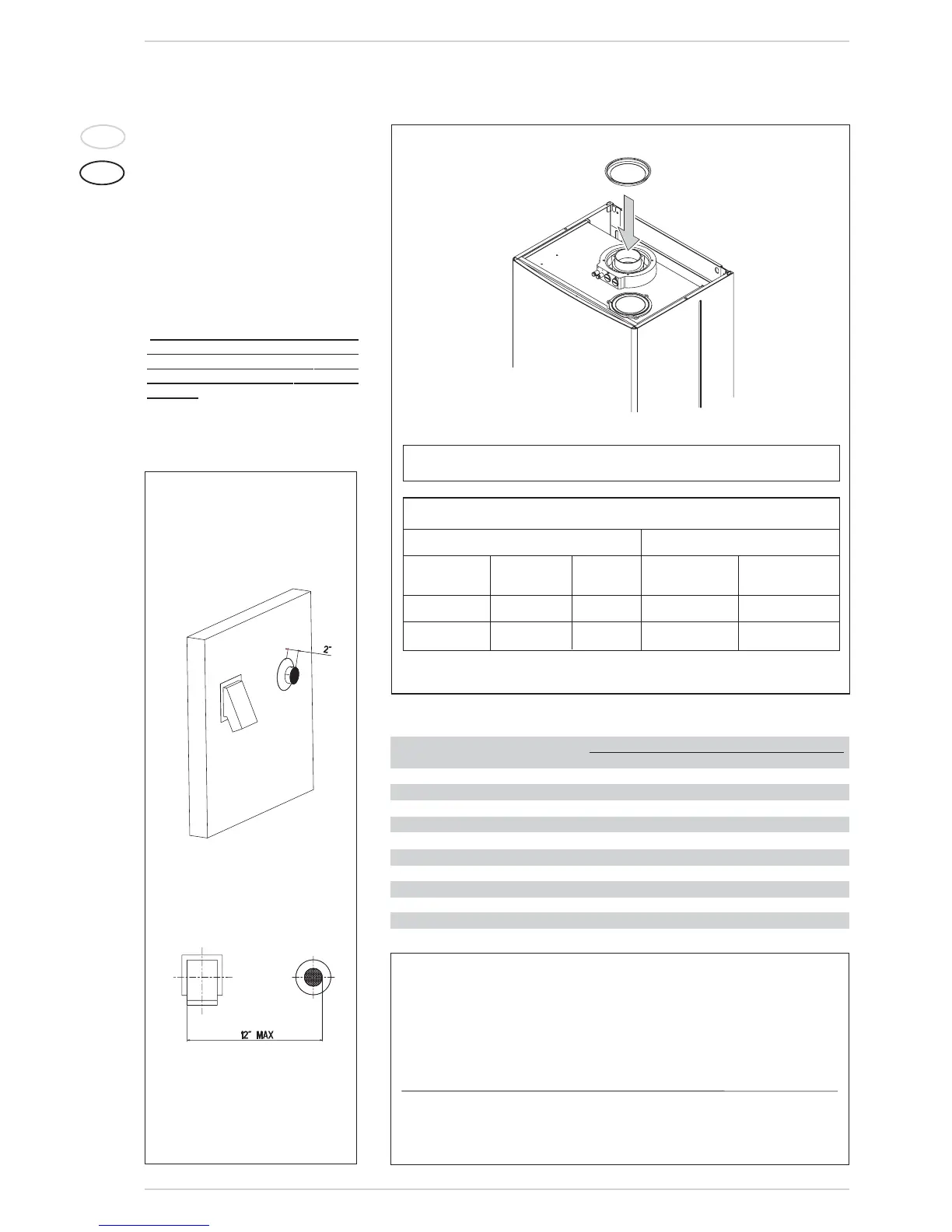

5. La perte de prévalence du tuyau des
fumées ne doit pas dépasser 4,8 mm
(0.19 in) de la perte de prévalence de la
prise.
6. Le terminal de sortie doit dépasser de
50 mm (2 in) du mur extérieur.
Voir la fig. ci-dessous.
La longueur maximum des conduits de
prise et d'échappement dépend des per-
tes de prévalence de chaque raccord
installé et ne doit pas dépasser 12 mm
H2O (0.472 “W.C.).
(ATTENTION: la longueur t
otale des par-
cours rectilignes de vidang
e ne doit pas
dépasser de plus de 8 m (26 ft) la lon-
gueur t
otale des parcours rectilignes en
aspiration).
Si les pertes de prévalence des raccords
sont plus élevées, consultez le Tableau 1 et
l'exemple de la fig. 7.
Figure 6/a
TABLEAU 1
Accessoires ø 3”
Perte de charge mm H
2
O (“W.C.H
2
O)
Aspiration Evacuation Sortie toit
Coude à 45° MF 0.6 (0.024) 0.3 (0.012) -------
Coude à 90° MF 0.65 (0.026) 0.5 (0.020) -------
Rallonge L. 1000 mm/39.4 inch (horizontale) 0.3 (0.012) 0.13 (0.005) -------
Rallonge L. 1000 mm/39.4 inch (verticale) 0.3 (0.012) 0.06 (0.002) -------
Terminal 1 (Terminal boite : 2SVSRTF) ------- 0.8 (0.0315) -------
Terminal 2 (Terminal capuchon : 2SVSHTX) ------- 0.6 (0.0236) -------
Embout de aspiration 0.2 (0.008) ------- -------
Collecteur 0.3 (0.012) ------- -------
Embout de sortie toit L. 1390 ------- ------- 0.6 (0.024)
Tee récupération condensation ------- 1.1 (0.043) -------
Dans le cas des typologies de déchargement C12, il ne faut utiliser le diaphragme (ø 86
mm/3.4 in) que quand la longueur de la conduite coaxiale est inférieure à 1 m/3.3 pieds.
Dans la typologie de déchargement C32, il faut utiliser, en fonction de la longueur de la
conduite et sans coudes additionnels, les diaphragmes suivants:
Installations avec la rallonge
Installations avec la récupération
verticale (L.200 mm/7.9 in) code 8086908 condensation code 8092803
Diaphragme Diaphragme Sans Diaphragme Aucun
ø 86/3.4
ø 87.5/3.44
diaphragme
ø 87.5/3.44
diaphragme
(cod. 6028623) (cod. 6028624) (cod. 6028624)
L min = 1,3 m L min = 2,5 m L min = 4 m L max = 2,5 m L min = 2,5 m
4.27 pieds 8.2 pieds 13.1 pieds 8.2 pieds
L max = 2,5 m L max = 4 m L max = 5 m L max = 2,5 m L max = 4 m
8.2 pieds 13.1 pieds 16.4 pieds 8.2 pieds 13.1 pieds
Exemple de calcul d’une installation autorisée car la somme des pertes de charge de chaque
accessoire branché est inférieure à 7.0 mm H
2
O/0.276 “W.C.H
2
O:
Aspiration Evacuation
23 pieds de tuyau horizontale ø 3” x 0.30 2.1 --–--
23 pieds de tuyau horizontale ø 3” x 0.13 --–-- 0.91
n° 2 coudes 90° ø 3” x 0,65 1.3 --–--
n° 2 coudes à 90° ø 3” x. 0.50 --–-- 1.0
n° 1 terminal de ø 3” 0.2 2.0
Perte de charge totale 3.6 + 3.91 = 7.51 mmH2O
(0.296 “W.C.
H
2
O)
Pour cette perte totale de prévalence, retirez les
segments de 1 à 9 du diaphragme sur le tuyau de prise.
Vue inclinée
Vue frontale
Figure 7
