CNTR 20
Dimensioni (mm): 133,2 x 154,2 x 44
Numero di uscite massime: fino a 20 di cui
- Numero di uscite proporzionali: 1 (ne perde 2)
- Numero di ingressi digitali: fino a 8 (perde uscite)
Massima corrente erogabile per ogni canale: 5A
Massima corrente erogabile totale: 20A
Connettore principale: FCI SICMA 24 Header pin
Interfaccia di comunicazione CANBUS: (opzionale)
protocollo J1939 o proprietario, CanBus a 4 bit (fino a 16 nodi supportati)
Antenna interna
CNTR 32
Dimensioni (mm): 185 x 156,5 x 41
Numero di uscite: fino a 32
Numero di uscite proporzionali: fino a 1
Numero di ingressi digitali: fino a 4
Massima corrente erogabile per ogni canale: 5A
Massima corrente erogabile totale: 20A
Connettore principale: FCI SICMA 56 Header pin
Interfaccia di comunicazione CANBUS: (opzionale)
protocollo J1939 o proprietario, CanBus a 4 bit (fino a 16 nodi supportati)
Antenna esterna
INSTALLAZIONE
Al fine di garantire un corretto funzionamento, è necessario rispettare le
seguenti regole:
· L’installazione deve essere eseguita da personale qualificato.
· Posizionare il ricevitore in verticale (con l’uscita cavi rivolta verso il basso)
ed in modo accessibile.
Per non compromettere la ricezione, il CONTROLLER non deve essere scher-
mato da masse ferrose (es. carter di protezione).

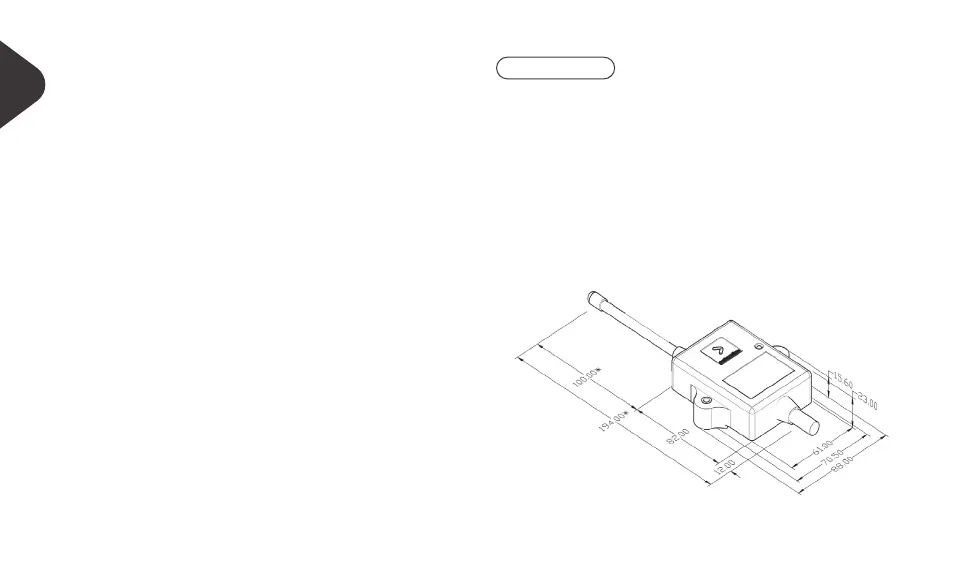

CNTR 4 (CNTRNIMBLE/PLUS)
DIMENSIONI (mm)
14
