TILTING HAND
Die Empfänger CNTR20 und CNTR32 haben die Fähigkeit, einen Ausgang
proportional zu steuern (Beschleunigungsmesser): auf Knopfdruck und
bei horizontaler Ausgangslage des Handhelds wird das Proportional-
Magnetventil auf den Minimalwert angesteuert. Um die Geschwindigkeit
zu erhöhen/verringern, neigen Sie den Handheld einfach nach links/rechts,
indem Sie das Handgelenk drehen und die ausgewählte Taste gedrückt
halten. Mit zunehmender Neigung nimmt die Bewegungsgeschwindigkeit zu.
KALIBRIERUNG DES PROPORTIONALVENTILS
Das Kalibrierverfahren ermöglicht es Ihnen, die minimale und maximale
Bewegungsgeschwindigkeit einzustellen, indem Sie sie im CONTROLLER speichern.
1. Drücken Sie bei eingeschaltetem System die START- und die STOP-Taste
am Handheld gleichzeitig für mindestens 2 Sekunden, bis die ROTE LED am
Handheld aufleuchtet: das System befindet sich jetzt im Kalibriermodus.
2. Um den MAXIMAL-Wert einzustellen, drücken Sie gleichzeitig START und die
Taste, die der gewünschten Funktion entspricht, während sich das Handgerät
auf Bodenhöhe befindet. Halten Sie die Tasten gedrückt und neigen Sie den
Handheld nach links oder rechts (durch Drehen des Handgelenks). Wenn der
gewünschte Wert erreicht ist, lassen Sie die Tasten los. Der MAXIMUM-Wert
darf nicht kleiner als der MINIMUM-Wert sein.
3. Um den MINIMUM-Wert einzustellen, drücken Sie die Taste, die der
gewünschten Funktion entspricht, während sich das Handheld in einer
Ebene mit dem Boden befindet. Halten Sie die Taste gedrückt und neigen
Sie den Handheld nach links oder rechts (durch Drehen des Handgelenks).
Sobald der gewünschte Wert erreicht ist, loslassen die Taste. Der MINIMUM-
Wert kann nicht größer als der MAXIMUM-Wert sein.
4. Wiederholen Sie die Schritte 2 und 3 für alle gewünschten Befehle.
5. Um den Kalibrierungsmodus zu verlassen, drücken Sie die STOP-Taste und
vergewissern Sie sich, dass die ROTE LED erlischt.
6. Jetzt können die Funktionen mit dem auf die gespeicherten Werte
kalibrierten Proportional-Magnetventil aktiviert werden.

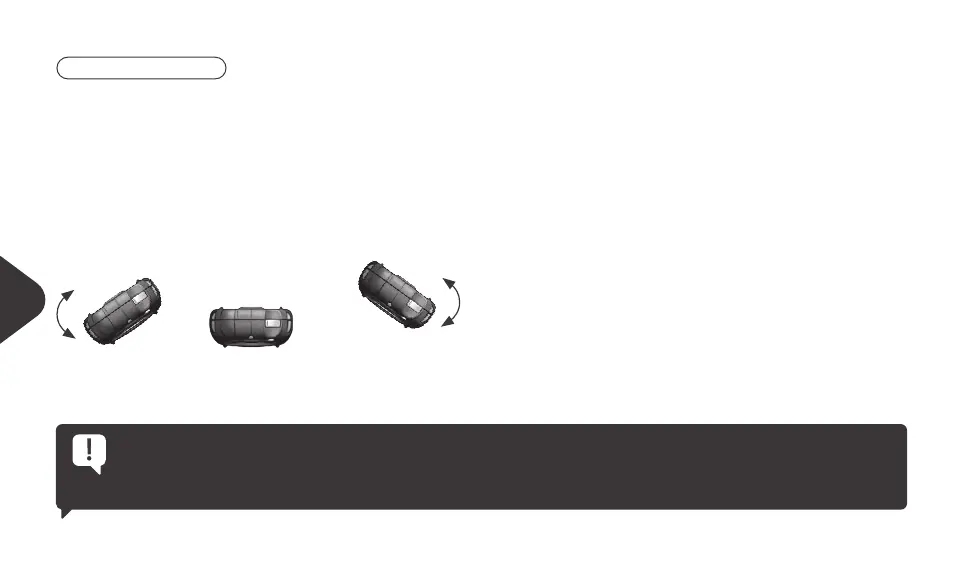

STARTPOSITION
VERLANGSAMT
BESCHLEUNIGT
BESCHLEUNIGT
VERLANGSAMT
> Bei Inaktivität verlässt das System nach 30 Sekunden automatisch den Kalibriermodus, ohne die aktuellen Einstellungen zu ändern.
> Beim Verlassen des Neigungsbereichs des Handgeräts blinkt die GELBE LED und zeigt damit an, dass der kalibrierbare MINIMUM- oder
MAXIMUM-Wert überschritten wurde.
> Zur einfacheren Kalibrierung ist es besser, zuerst den MAXIMUM-Wert und dann den MINIMUM-Wert einzustellen.
> Das System wird mit Standardwerten für Proportionalmagnetventile geliefert.
