OPZIONI
ANTENNA ESTERNA
L’antenna esterna ha la funzione di migliorare la capacità di ricezione del
CONTROLLER nei casi in cui quest’ultimo debba essere montato in posizioni
non ideali per il funzionamento delle applicazioni basate su trasmissioni
radio. Essa è collegata al CONTROLLER tramite un connettore a vite SMA.
Il materiale necessario per il fissaggio viene fornito nel kit.

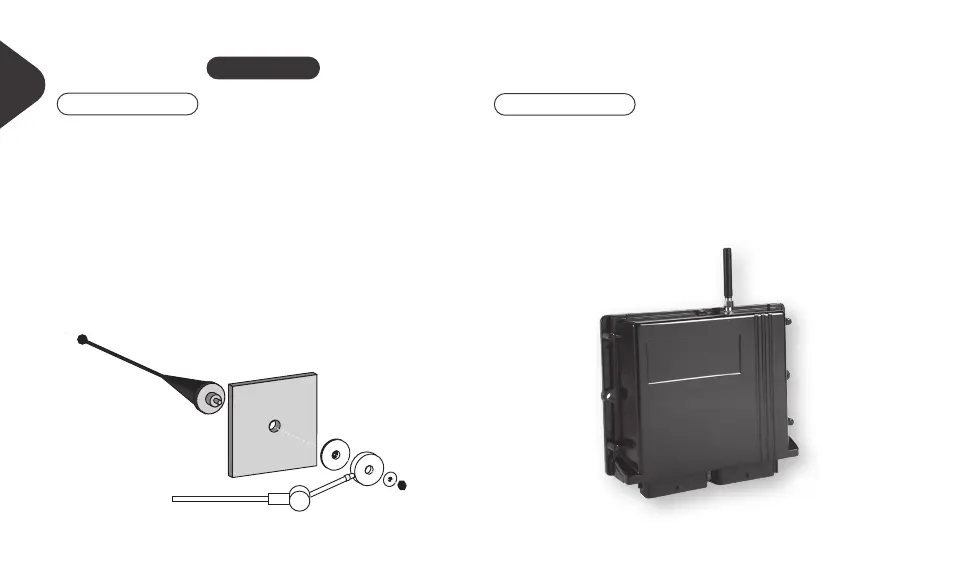

Per una corretta installazione dell’antenna esterna:
1. Inserire il filetto dell’antenna sulla superficie di montaggio.
2. Inserire il gommino isolante sul filetto dell’antenna.
3. Inserire il cavo con la parte dentata rivolta verso il gommino appena inserito
sul filetto dell’antenna.
4. Inserire la rondella e chiudere il tutto serrando il dado.
5. Coprire il tutto con la protezione che si trova sul cavo.
ANTENNA STUB
Il ricevitore CNTR32 viene fornito con antenna esterna (STUB) e relativa guarnizione.
Essa deve essere montata sul connettore SMA sul retro del controller.
Per una corretta procedura di installazione:
1. Inserire la guarnizione sul filetto del connettore SMA sul retro del controller.
2. Avvitare l’antenna sul filetto del connettore SMA fino a fondo.
ANTENNA
GOMMINO
CAVO
RONDELLA
DADO
SUPERFICIE
DI MONTAGGIO
PROTEZIONE
CNTR32
