42
CS

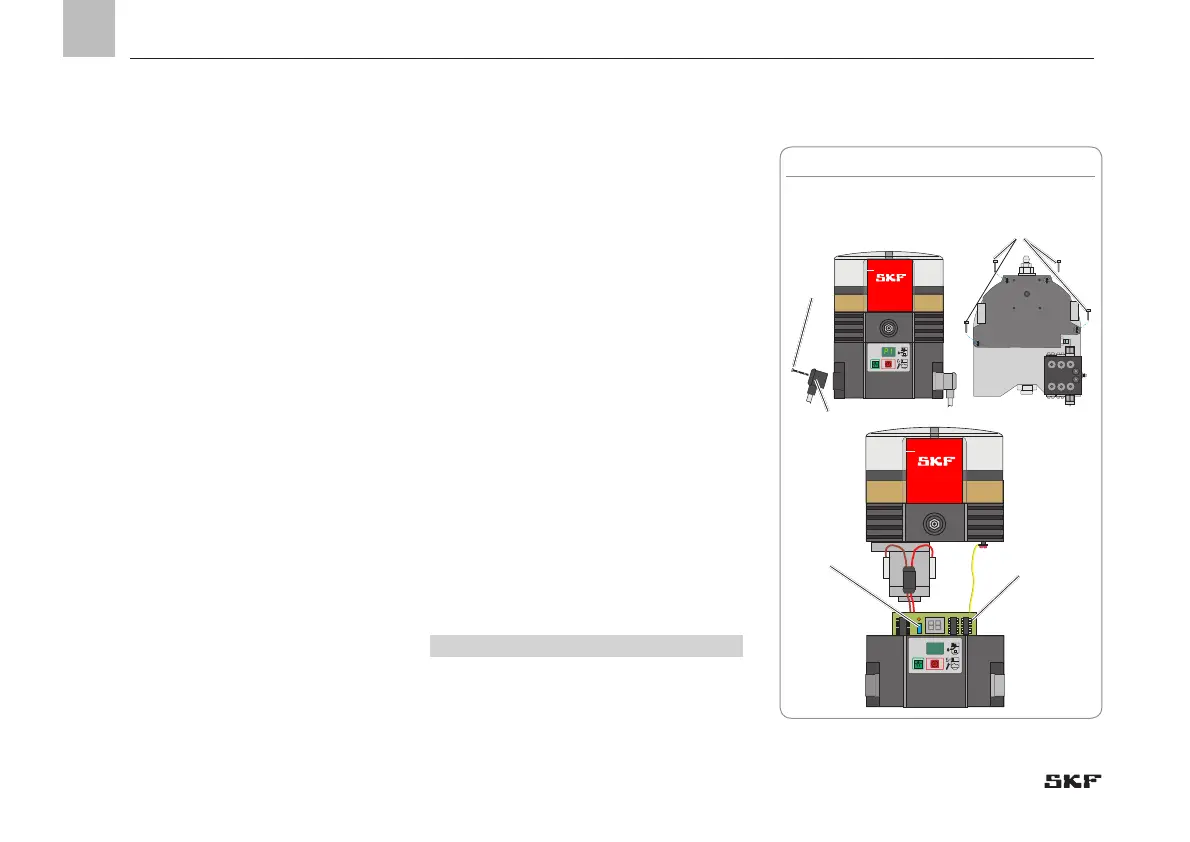

Výměna membránové klávesnice – obr. 13
9. Údržba, čistění a oprava
9.1 Obecně
Za škody, které vzniknou nesprávnou údrž-
bou, opravou nebo čistěním, je veškerá zá-
ruka vyloučena.
9.2 Údržba
• Žádné součásti nejsou určeny k údržbě
zákazníkem.
9.3 Čištění
• Provádějte důkladné čištění všech
vnějších povrchů. Nepoužívejte agresivní
čisticí prostředky. Čistění vnitřních prostor
je nutné pouze při nechtěném použití
znečištěných maziv.
9.4 Výměna membránové klávesnice
Při výměně membránové klávesnice postu-
pujte takto:
• Čerpadlo odpojte od sítě. Povolte
šroubový spoj (5.1) na konektoru (A1) a
konektor sejměte.
• Na víku tělesa čerpadla odšroubujte čtyři
šrouby (11) a víko opatrně odstraňte
směrem dolů.
• Plošná spoj (10) opatrně zvedněte z
držáku ve víku směrem zdola nahoru,
až je na plošném spoji dobře přístupný
modrý konektor (10.1).
• Modrý konektor z plošného spoje
odstraňte.
• Nalepenou membránovou klávesnici
opatrně povolte z tělesa a společně s
připojovacím kabelem ji odstraňte.
• Připojovací kabel nové klávesnice
protáhněte zepředu otvorem pro mem-
bránovou klávesnici v tělese čerpadla
a připojte do příslušného přípoje na
plošném spoji. Dbejte na správnou orien-
taci konektoru.
• Plošný spoj opatrně zasuňte do držáku.
• Novou membránovou klávesnici nalepte
na těleso.
• Víko tělesa čerpadla připevněte pomocí
čtyř nových mikroenkapsulovaných
šroubů (11).
Utahovací moment = 1,6 Nm + 0,8 Nm
• Opět namontujte konektor A1 pro
připojení čerpadla k napájecí síti.
On
min h
SKF MultiPoint Automatic
Lubricator TLMP series
Max
On
min h
SKF MultiPoint Automatic
Lubricator TLMP series
Max
5.1
11
10.1
10
A1
9. Údržba, čistění a oprava
