SKF TLMP 1008 - Διαστάσεις Συνδεσμολογίας

36
EL

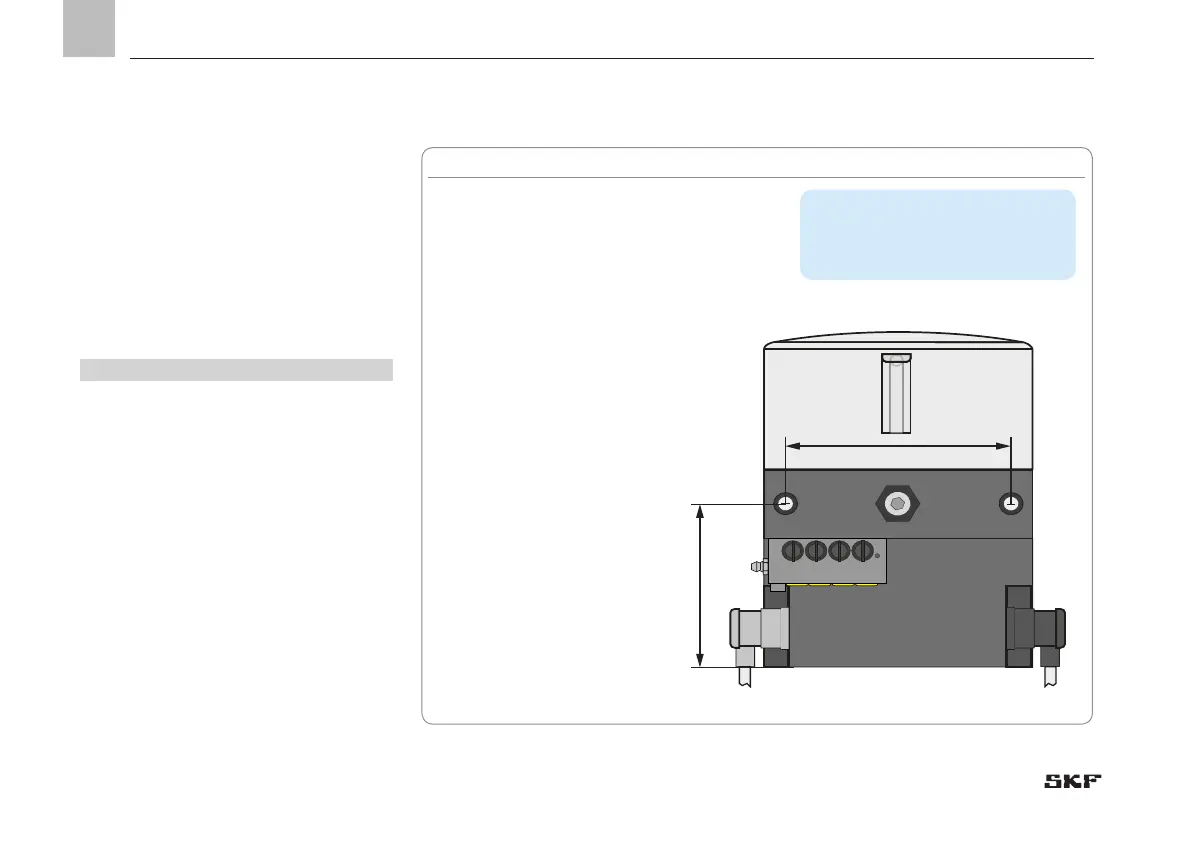

Διαστάσεις συνδεσμολογίας Εικ. 7
Διαστάσεις συνδεσμολογίας
E = Απόσταση οπής 146 mm
F = Ύψος 110 mm
E
F
6.4 Διαστάσειςσυνδεσμολογίας
Η αντλία στερεώνεται και στις δύο οπές το-
ποθέτησης. Η στερέωση πραγματοποιείται
με τα υλικά στερέωσης που παρέχονται με τη
συσκευασία
2 βίδες M8
2 παξιμάδια M8 (αυτοασφαλιζόµενα)
2 ροδέλες
Ροπή σύσφιξης = 18 Nm
6. Συναρμολόγηση
