Desempaquetado y
comprobación del contenido
PRECAUCION
Antes de mover la
sierra: Fije el pomo
de jación de inglete en la posición de 45° a la
derecha o a la izquierda. Fije el mango de
jación de bisel. Fije el ensamblaje del cabezal
en la posición hacia abajo.
Nunca lleve la herramienta por el cordón ni
por el mango con interruptor de encendido
del ensamblaje del cabezal. Los daños al
aislamiento podrían causar una sacudida
eléctrica. Los daños a las conexiones de los
cables podrían causar un incendio.
La sierra para cortar ingletes compuestos
modelo 3821 se empaca completa en una
caja.
1. Separe todas las piezas de los materiales de empa que tamiento y compruebe cada una
usando la “Tabla de piezas sueltas” para asegurarse de que no falte ningún artículo antes
de tirar cualquier material de empaquetamiento.
2. Piezas sueltas:
•
Abrazadera vertical: Proporciona jación rápida de la pieza de trabajo.
•
Llave hexagonal: Se almacena detrás del tope-guía deslizante.
•
Pomo de jación de inglete
•
Bolsa para polvo
•
Rieles de extensión (2)
•
Mesa de extensión con tornillo de apriete manual
•
Bloque de tope
•
Instrucciones de funcionamiento y de seguridad
ADVERTENCIA
Si falta alguna pieza, no enchufe el cordón de energía ni encienda
el inte rrup tor hasta que las piezas que faltan se obtengan e
instalen correctamente.
Instalación del pomo de jación de inglete
1. Localice el pomo de jación de inglete entre las piezas sueltas.
2. Ensamble el pomo de jación de inglete en la parte delantera de la mesa muestra en la
(Figura 1).
No lo apriete demasiado.
15
22.5

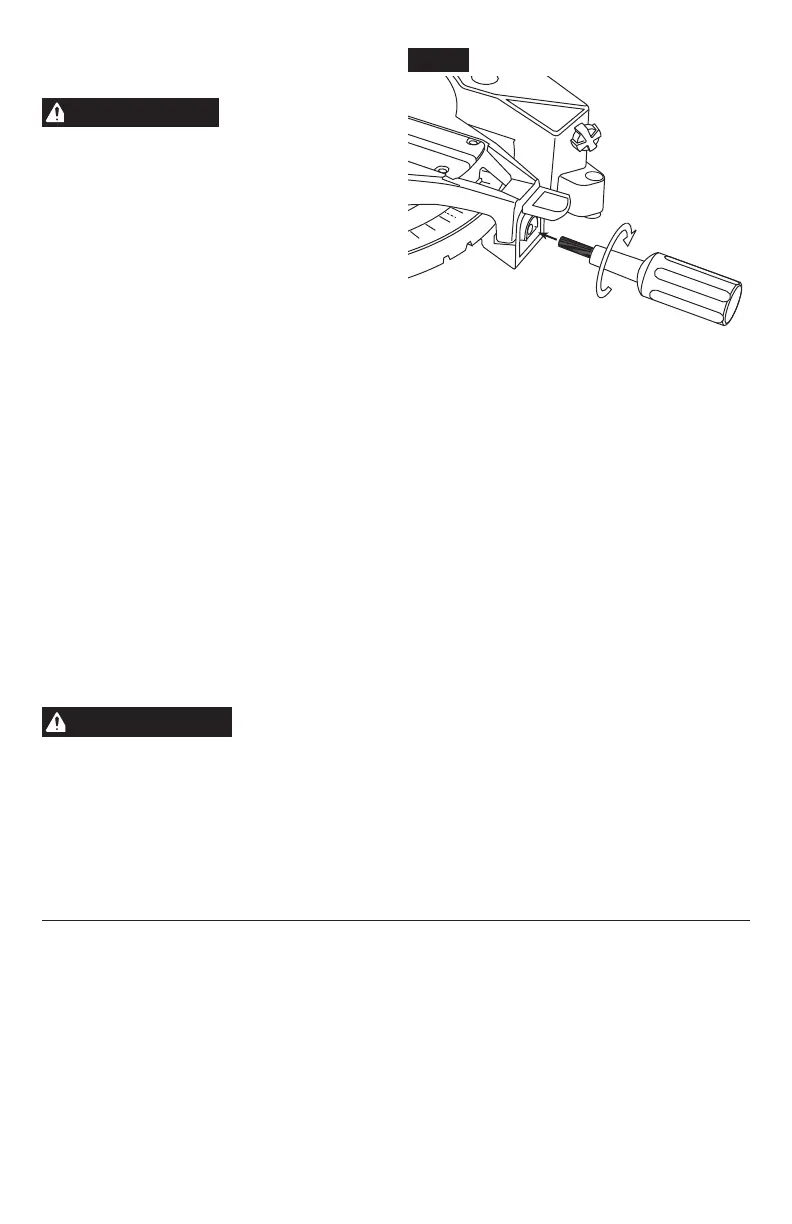

Fig. 1
