Instalación y remoción de la hoja
ADVERTENCIA
Desconecte el
enchufe de la fuente
de energía antes de realizar cualquier
ensamblaje, ajuste o reparación para evitar
posibles lesiones.
NOTA:
Limpie todo el exceso de aceite de la
hoja antes de la instalación.
1. Gire el protector inferior
1
a mano. Aoje,
pero no retire, el tornillo de la placa de
cubierta
2
utilizando un destornillador
Phillips o de cabeza recta (Figura 2).
2. Gire la placa de cubierta
3
en sentido
contrario al de las agujas del reloj para que
el tornillo de la hoja
4
quede al descubierto
(Figura 2).
3. Oprima y mantenga jo el cierre del
eje portah erram ienta. Utilice la llave
hexagonal grande para quitar el perno de
la hoja
4
girando la llave en el sentido de
las agujas del reloj. NOTA: El tornillo de la
hoja es de rosca a izquierdas.
4. Quite el perno de la hoja
4
, la arandela
exterior
5
y la hoja
6
. No es necesario
quitar la arandela interior
7
(Figura 3).
5. Para instalar la hoja de 12”, ajuste la hoja
entre los deectores de virutas
8
y sobre
el saliente de la arandela interior
9
(Figura
4). NOTA: Asegúrese de que la echa de
rotación que está en la hoja coincida con
la echa de rotación en el sentido de las
agujas del reloj que está en el protector
inferior.
No utilice una hoja de sierra que tenga
una capacidad nominal inferior a 4500/min
(RPM).
ADVERTENCIA
Para evitar sufrir
una lesión, no utilice
una hoja que mida más o menos de 12” de
diámetro y un eje que mida más o menos de 1”
.El grosor máximo de la muesca de la hoja de
sierra es 1/8”.
6. Vuelva a colocar la arandela exterior
5
en
la orientación adecuada y apriete el tornillo
de la hoja
4
con los dedos. Oprima el cierre
del eje portaherramienta y apriete el tornillo
de la hoja
4
rmemente, pero no lo apriete demasiado.
7. Gire la placa de cubierta
3
en el sentido de las agujas del reloj hasta la posición original.
Apriete el tornillo
2
.
ADVERTENCIA
Nunca utilice la sierra sin la placa de cu bierta colocada en su sitio
rme mente. El protector inferior no funcionará adecuadamente.
1
3
2
4
5
6
8

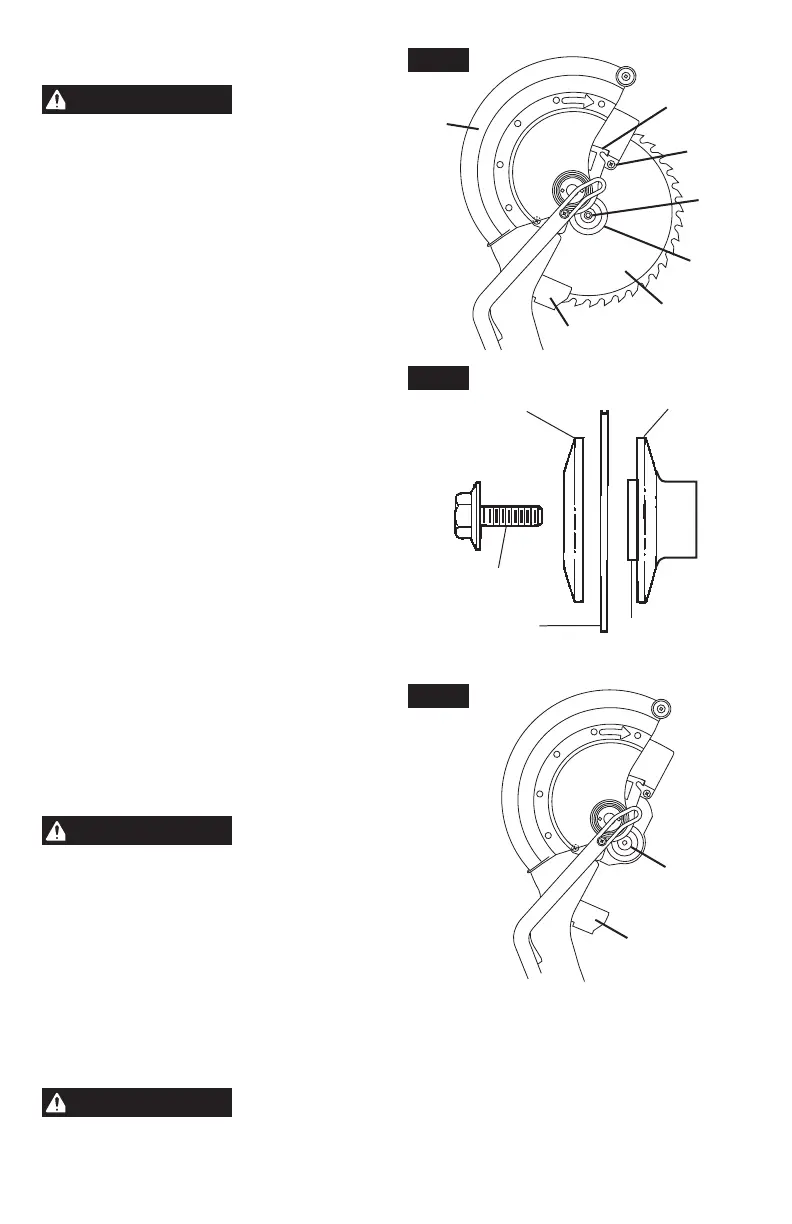

Fig. 2
