Skil 54HD - Descripción Funcional y Especificaciones

Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje
o ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el
riesgo de arrancar la herramienta accidentalmente.
-29-
Descripción funcional y especificaciones
ADVERTENCIA
!
Capacidades máximas
Hoja 184 mm
Agujero de eje portaherramienta de la hoja
Redondo
Profundidad de corte a 90° 62 mm
Profundidad de corte a 45
°
49 mm
Sierras circulares

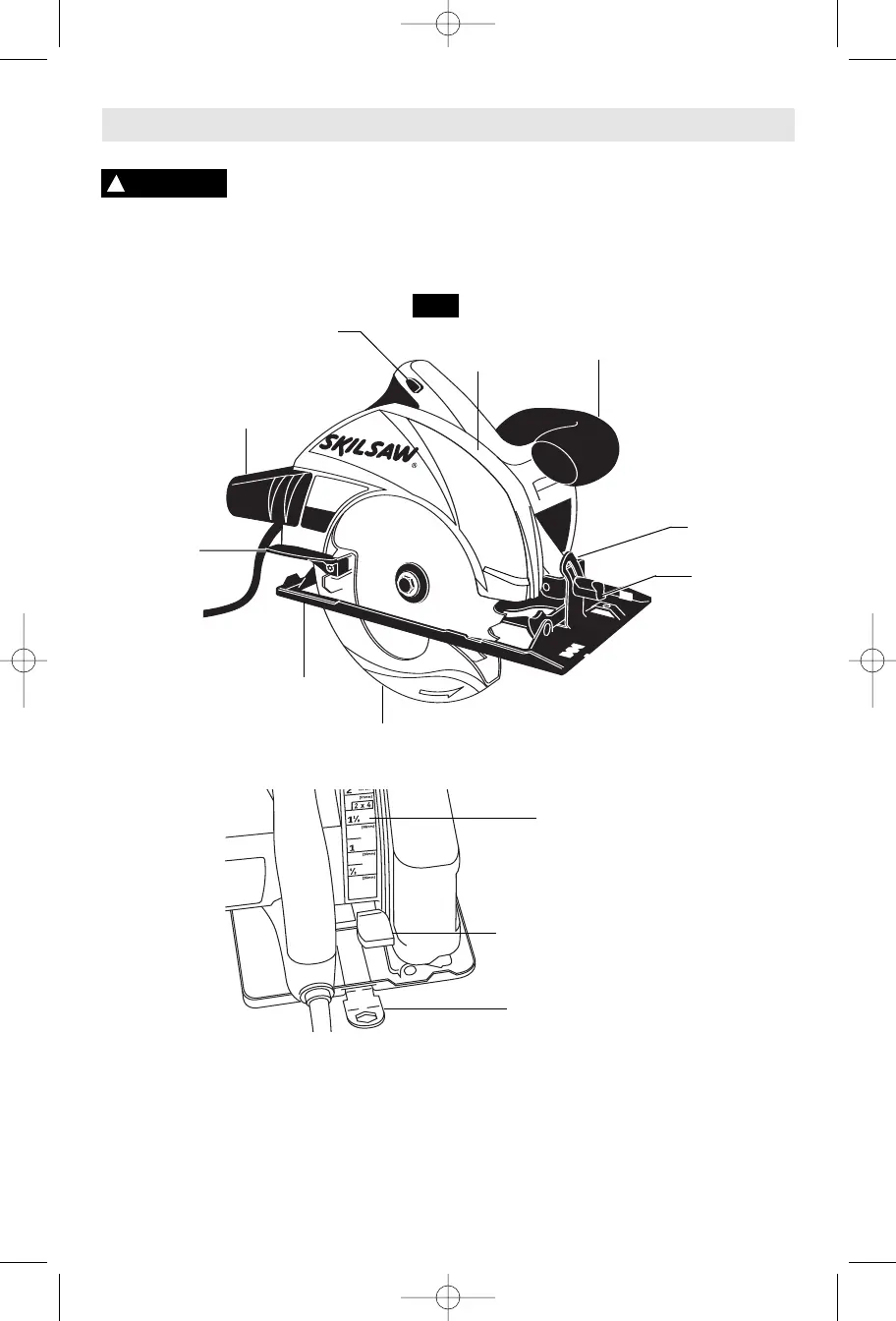

FIG. 1
PROTECTOR
INFERIOR
BASE
PALANCA DE
ELEVACION DEL
PROTECTOR
INFERIOR
MANGO AUXILIAR
POMO DE
AJUSTE DE
INCLINACION
CUADRANTE DE
INCLINACION
CALIBRADO
INTERRUPTOR DE SEQURIDAD
PROTECTOR
SUPERIOR
ADAPTADOR DEL
ORIFICIO PARA POLVO
(no incluido, disponible
como accesorio)
PALANCA DE AJUSTE DE
PROFUNDIDAD
ÉCHELLE DE
PROFONDEUR
LLAVE DE HOJA Y AREA
PARA GUARDAR
NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en
la herramienta.
