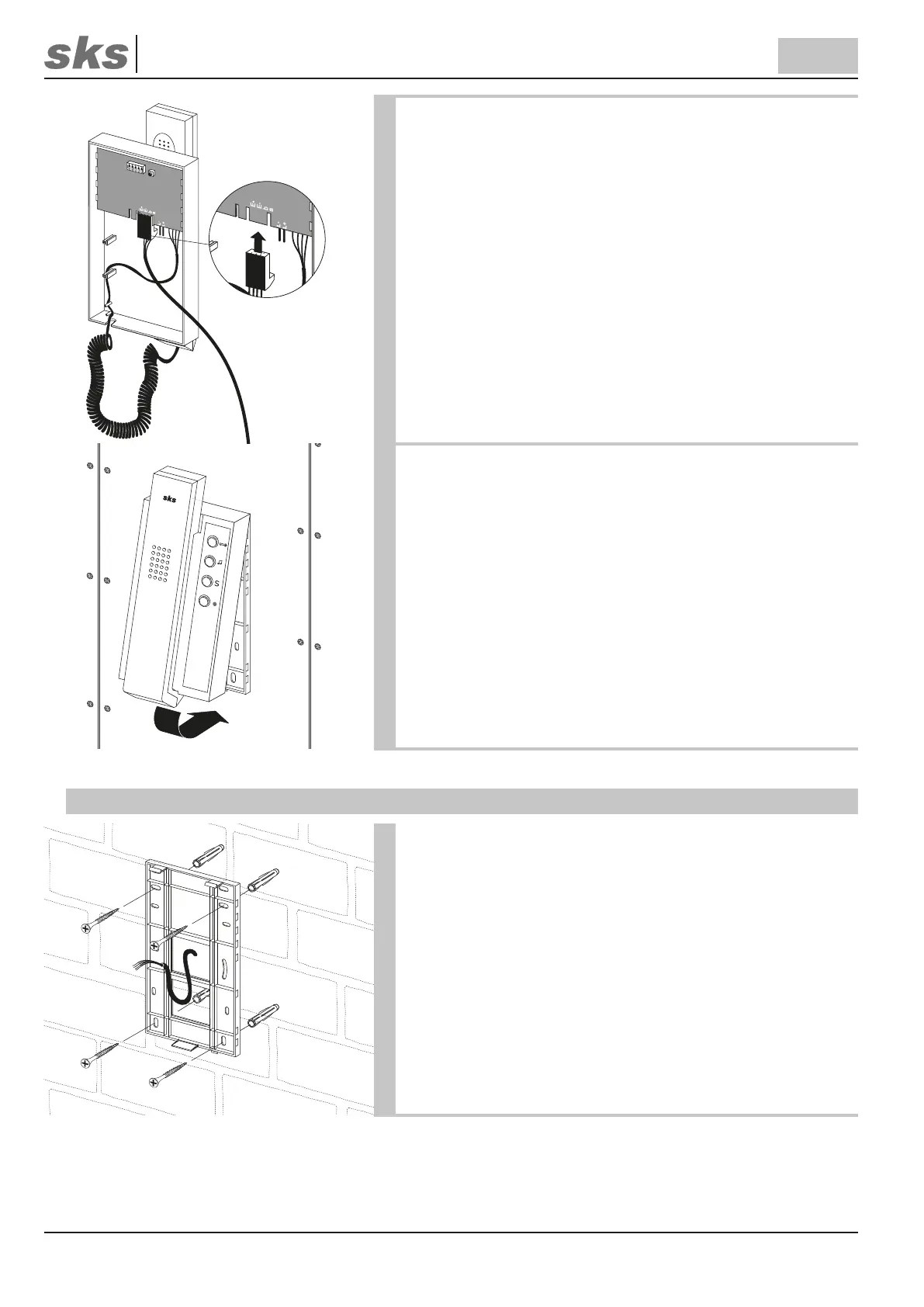

Stellen Sie die SKS BUS-Rufadresse am DIP-Schalter auf der
Rückseite der HT4600 Innensprechstelle ein. Jede Adresse ist
einem Klingeltaster an der Türstation zugeordnet. Die SKS BUS-
Rufadressentabelle bendet sich im Anhang dieser Anleitung.
Bei einem späteren Austausch einer Innensprechstelle ist
unbedingt auf die Einstellung des DIP-Schalters zu achten!
Stecken Sie anschließend die Anschlussklemmen auf die Innen-
sprechstelle auf.
Hängen Sie als nächstes die Innensprechstelle im oberen Bereich
des Geräteträgers ein. Achten Sie hierbei darauf, dass keine frei-
liegenden Adern die Leiterplatte von hinten berühren können.
Drücken Sie anschließend die HT4600 Innensprechstelle auf den
Geräteträger bis diese hörbar einrastet.
7.3 Montage Aufputz
Befestigen Sie den Geräteträger der Innensprechstelle mit Schrau-
ben an der Wand. Benutzen Sie dazu die Befestigungslöcher am
Geräteträger.
Ziehen Sie das Installationskabel vor dem Anschrauben des
Geräteträgers durch eine der rückseitigen Ö󰀨nungen! Legen
Sie dabei nur die zum Anschluss wirklich benötigten Adern in das
Gerät. Das Kabel darf im komplett montierten Zustand nicht ge-
quetscht oder scharf geknickt werden.
