SKS-Kinkel Elektronik GmbH
Innensprechstelle HT4600, Hörer, 2-Draht
DE

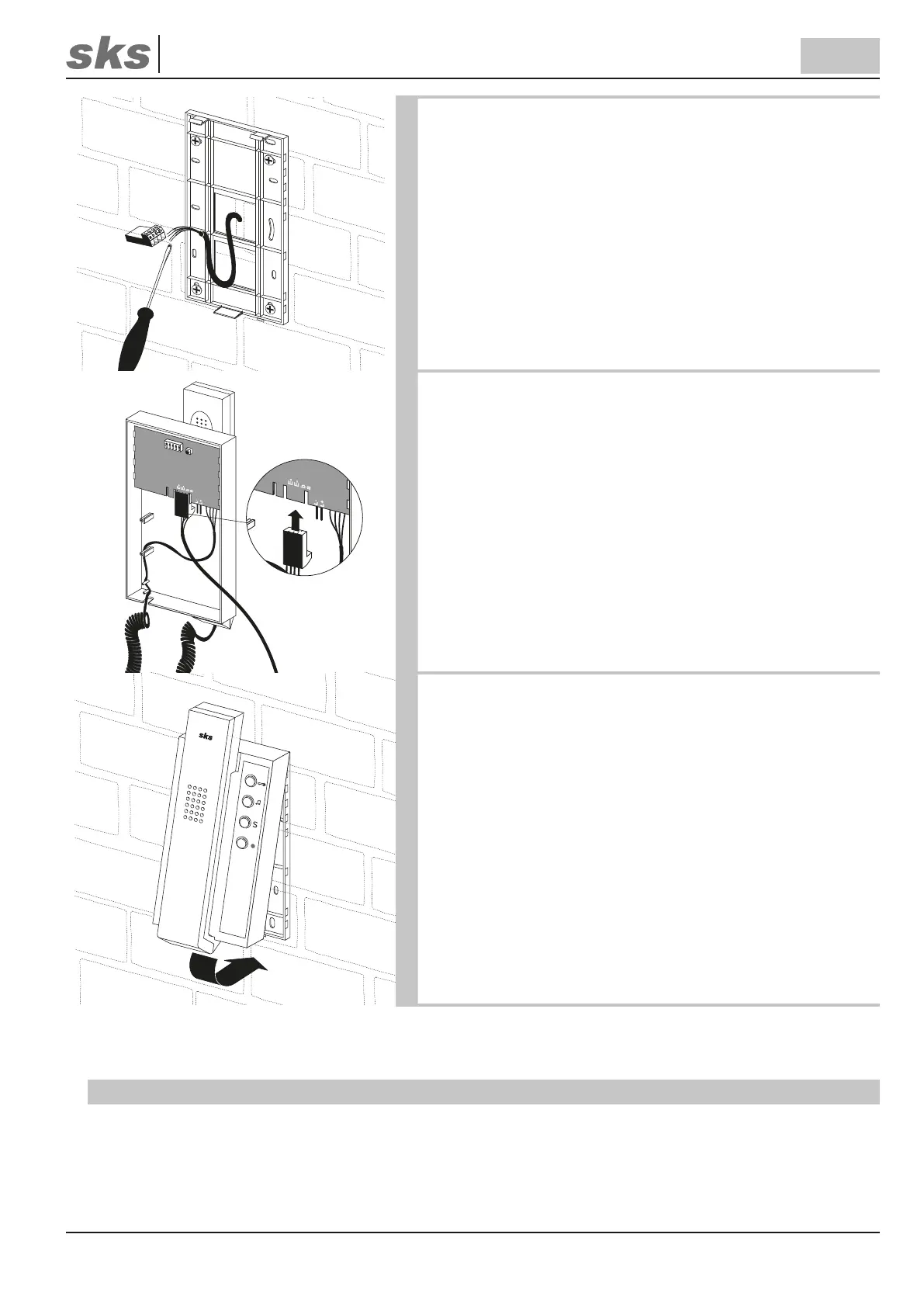

Schließen Sie die Anschlussklemmen an das zuvor verlegte Ka-
bel an. Die Anschlussklemmen nden Sie auf der Rückseite der
Innensprechstelle.
Um Fehler bei dem Anschluss zu vermeiden, nehmen Sie die
Planungshilfe oder den Verdrahtungsplan zur Hilfe.
Stellen Sie die SKS BUS-Rufadresse am DIP-Schalter auf der
Rückseite der HT4600 Innensprechstelle ein. Jede Adresse ist
einem Klingeltaster an der Türstation zugeordnet. Die SKS BUS-
Rufadressentabelle bendet sich im Anhang dieser Anleitung.
Bei einem späteren Austausch einer Innensprechstelle ist un-
bedingt auf die Einstellung des DIP-Schalters zu achten!
Stecken Sie anschließend die Anschlussklemmen auf die HT4600
Innensprechstelle auf.
Hängen Sie als nächstes die HT4600 Innensprechstelle im oberen
Bereich des Geräteträgers ein. Achten Sie hierbei darauf, dass
keine freiliegenden Adern die Leiterplatte von hinten berühren
können.
Drücken Sie anschließend die Innensprechstelle auf den Geräte-
träger bis diese hörbar einrastet.
7.4 Demontage
Önen Sie die HT4600 Innensprechstelle wie im Kapitel „Vorbereitung“ beschrieben und nehmen sie vom Geräte-
träger ab. Ziehen Sie die Anschlussklemmen von der Innensprechstelle ab und entfernen ggf. auch den Geräteträger
durch Abschrauben.
