Slinex SONIK 7 Cloud - Page 22

Панель 1
Панель 2
Камера 1
Камера 2 Выход
Питание
Cеть
Sonik 7 Сloud (Основной)
Панель 1
Панель 2
Камера 1
Камера 2
Вход
Выход
Питание
Панель 1
Панель 2
Камера 1
Камера 2
Вход
Выход
Питание

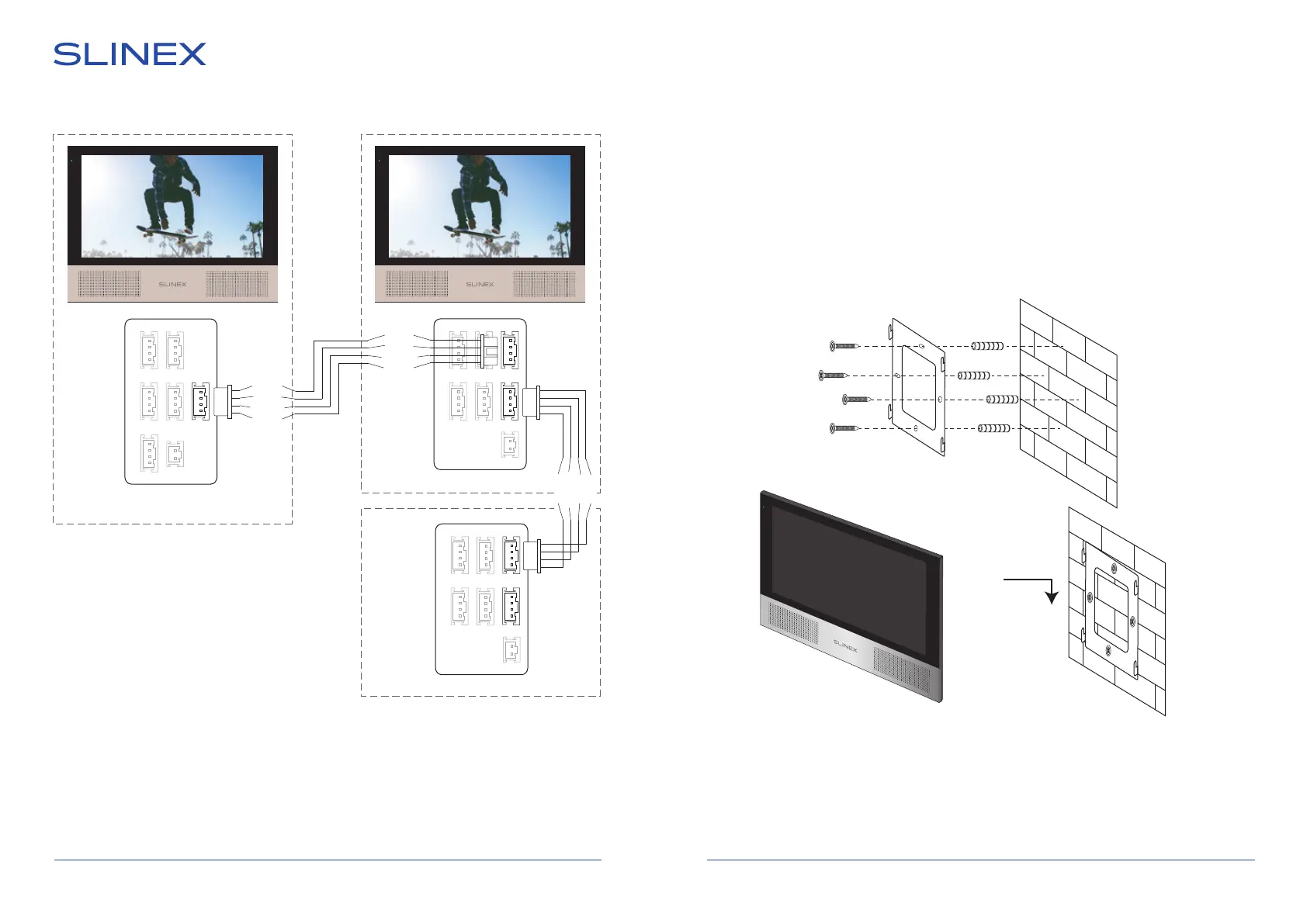

Схема 2. Подключение системы домофонов Sonik 7 Cloud и Sonik 7.
Примечания:
* Разъем «Питание» на домофоне предназначен для запитки домофона от внешнего
источника питания +13,5 В. При этом шнур питания ~100-240 В должен быть отключен от
сети, во избежание выхода из строя силовых цепей домофона;
** Вызывные панели, камеры, адаптеры питания, замки и датчики движения изображенные на
схемах, в комплектацию домофона не входят.
4.3. Монтаж
1) Расположите кронштейн домофона в месте предполагаемого монтажа на высоте 150-160 см от
пола.
2) Разметьте и просверлите 4 отверстия в стене.
3) Поместите в отверстия пластиковые дюбеля из комплекта поставки.
4) Зафиксируйтке кронштейн домофона на стене с помощью саморезов.
5) Подключите коммуникационные провода на задней панели домофона и зафиксируйте его на
кронштейне.
SONIK 7 Cloud
41 42
Sonik 7 (Дополнительный)
Аудио
Земля
Данные
Видео
Аудио
Земля
Данные
Видео
Аудио
Земля
Данные
Видео
Sonik 7 (Дополнительный)
