24
Parts

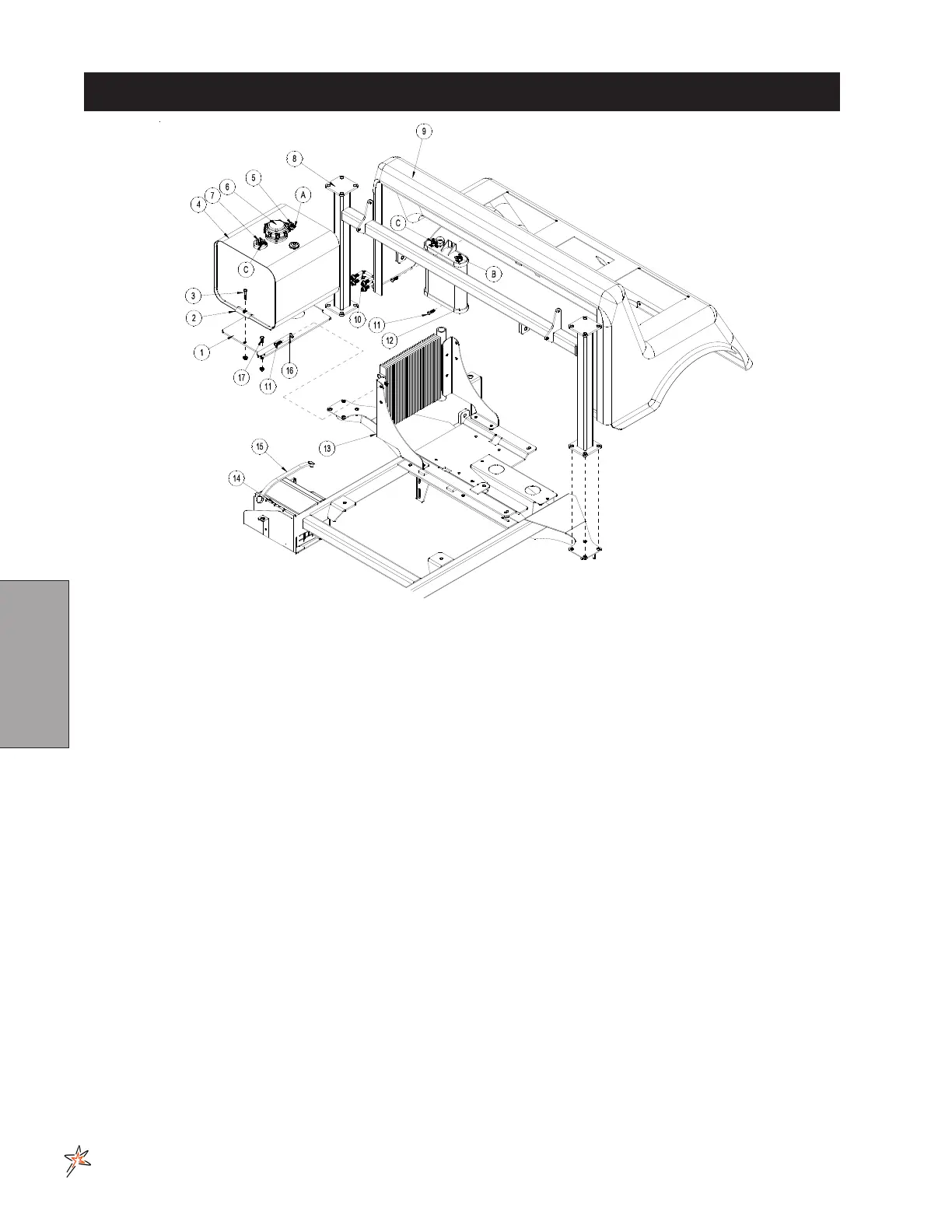

FUEL TANK DRAWING
REF# PART# DESCRIPTION QUANTITY
1 20-695 Tank Plate 1
2 75-792 Tank Hold Down 2
3 HB-516-18-150 Bolt
5
/
16
- 18 x 1
1
/
2
2
HNFL-516-18 Flange Lock Nut
5
/
16
-18 2
4 20-692 10Gallon Fuel Tank 1
15-838-01 Gauge 1
42-814-08 Grommet 1
5 20-692-01 Top Draw 1
42-814-07 Top Draw Grommet 1
6 20-694 Cap 1
7 42-814-05 Roll-over Valve 1
42-814-06 Valve Grommet 1
8 20-561 Roll Bar Base 1
9 31-045 Seat Assembly (Fiberglass) 1
10 17-537 Square U-Bolt 2
11 HB-516-18-100 Bolt
5
/
16
- 18 x 1 3
HNFL-516-18 Flange Lock Nut
5
/
16
-18 3
12 20-721 1.8 Liter Carbon Canister 1
13 20-533 Left Oil COoler Mount 1
14 8-603 Battery Strap - Rubber 1
15 33-216 Battery 1
16 20-696 Tank Plate Strap 1
17 HB-516-18-50 Bolt
5
/
16
- 18 x
1
/
2
1
HNFL-516-18 Flange Lock Nut
5
/
16
-18 1
A 8800-21
1
/
4
" Fuel hose 21" (Engine Fuel Filter to top draw) 1
B 8800-32
1
/
4
" Fuel Hose 32" (Carb canister to engine) 1
C 8800-32
1
/
4
" Fuel Hose 32" (Roll-over Valve to carb canister) 1
NS 18-186 Hose Clamp 6
