12
Assembly
CONEXIÓN DE LA VARILLA DE
DESLIZAMIENTO

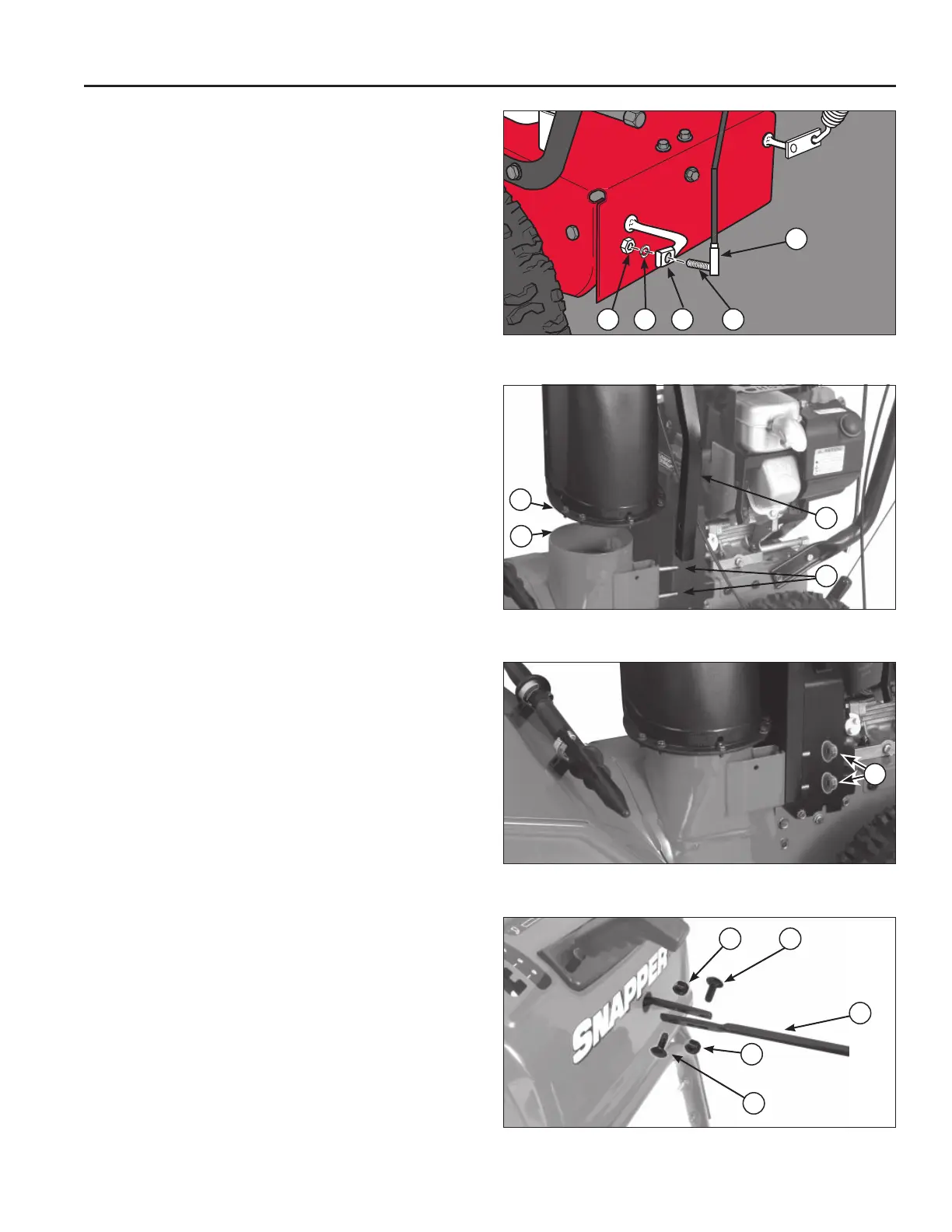

Conecte la varilla de deslizamiento (A, Figura 7) a 1.
la palanca de cambios (B); asegúrela con la aran-
dela de retención (C) y la contratuerca de 5/16 (D).
Apriete la tuerca con una llave de 1/2 pulg. y evite
que el extremo (E) gire con ayuda de una llave de
7/16 de pulg.
MONTAJE DE LA RAMPA Y EL
DISPOSITIVO DE ROTACIÓN
Desplace la rampa de la tarima al lado izquierdo del 1.
removedor de nieve.
Deslice la base de la rampa (A, Figua 8) en el com-2.
partimiento de la barrena (B).
Deslice el tubo de apoyo (C) en los pernos de cabe-3.
za redonda (D).
Enrosque dos tuercas con brida de 3/8 de pulg. (A, 4.
Figura 9) en los pernos de cabeza redonda y apriete
con una llave de 9/16 de pulg.
MONTAJE DE LA VARILLA DE
DIVISIÓN
Tome el extremo de la varilla de división (A, Figura 1.
10) conectada a la parte superior trasera de la rampa
y alinéelo con el lado derecho de la varilla de división
que sobresale del tablero de instrumentos.
Inserte dos pernos de cabeza redonda pequeños (B) 2.
en los orificios cuadrados de la varilla de división.
Instale contratuercas de 1/4 de pulg (C) y apriete los 3.
elementos de fijación con una llave de 7/16 de pulg.
Conexión de la varilla de deslizamiento Figura 7
A
BCD E
Montaje de la rampa y el dispositivo de rotación Figura 8
A
B
C
D
Pernos de cabeza redonda Figura 9
Montaje de la varilla de división Figura 10
A
BC
B
C
A
