13
Assembly
CONEXIÓN DEL CABLE DEL FRENO
DEL DISPOSITIVO DE ROTACIÓN DEL
VERTEDERO

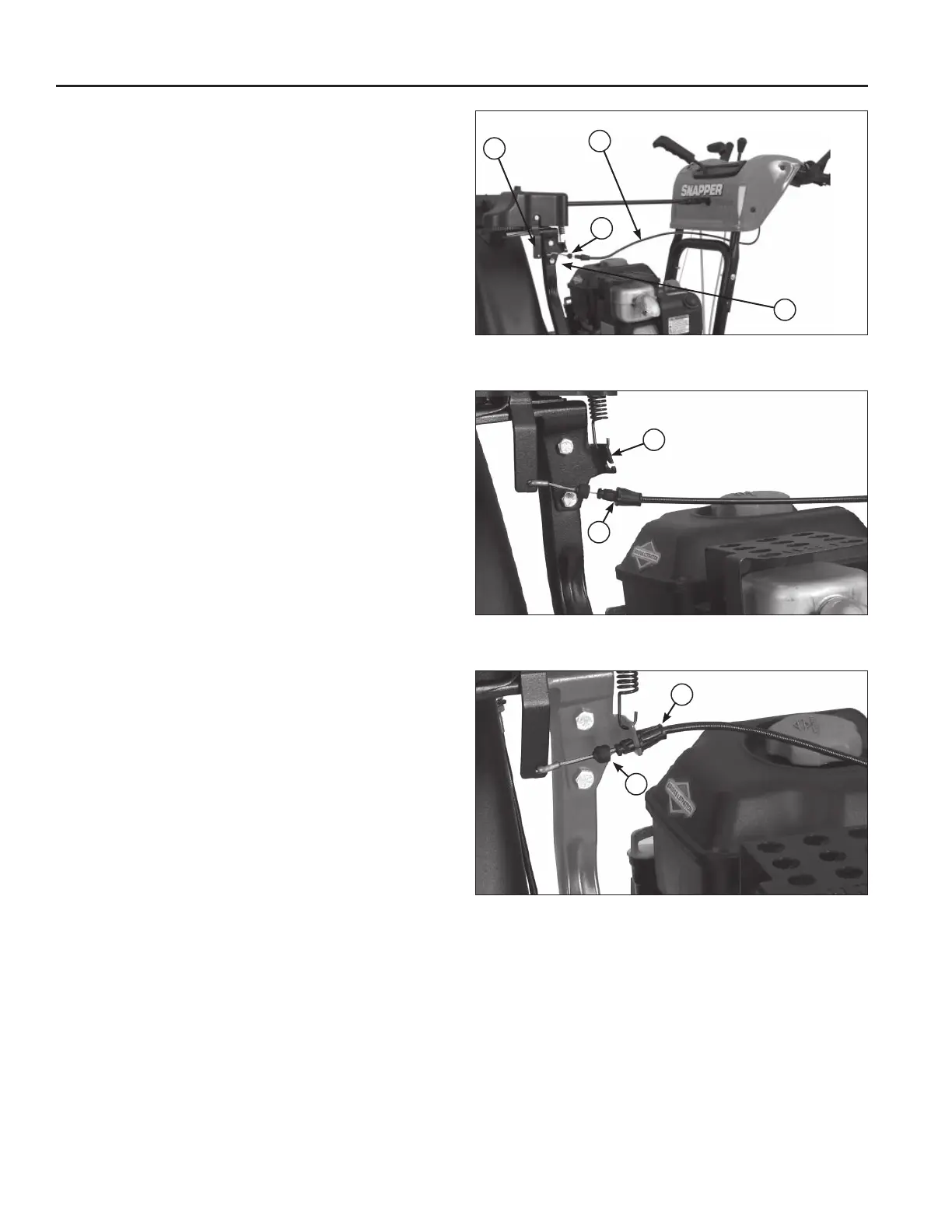

Deslice el cable del freno del dispositivo de rotación 1.
del vertedero (A, Figura 11) entre el tablero de
instrumentos y la barra transversal del asa, como se
muestra.
Desconecte la protección de goma (B) del elemento 2.
de fijación de plástico como se muestra.
Coloque el elemento de cable en forma de “Z” (C) en 3.
el orificio de la palanca del freno (D).
Tire del elemento de fijación de plástico (A, Figura 4.
12) detrás del soporte (B).
Deslice el cable del dispositivo de rotación de la 5.
rampa (A, Figutra 13) entre la ranura del soporte y
empújelo hacia delante para sujetarlo en su lugar.
Conecte la protección de goma (B) al elemento de 6.
fijación de plástico.
REMOCIÓN DEL EQUIPO REMOVE-
DOR DE NIEVE DE LA CAJA
Corte las cintas que unen al removedor de nieve a la 1.
tarima de madera, que se localizan entre las ruedas
y la barrena.
Deslice el removedor de nieve hasta sacarlo de la 2.
caja.
Cable del freno del dispositivo Figure 11
de rotación del vertedero
Fijación de plástico Figure 12
Protección de goma Figure 13
A
B
C
D
A
B
A
B
