COUNTIS E50/E53 - Ref.: 536 419 A
COUNTIS E50/E53
RACCORDEMENT
Lors d’une déconnexion du COUNTIS, il est
indispensable de court-circuiter les secondai-
res de chaque transformateur de courant. Cette
manipulation peut se faire automatiquement à
partir d’un produit du catalogue Socomec : le
PTI. Pour plus d’informations sur ce produit,
merci de nous consulter.
GB
Connection
Each CT’s secondary winding must be short-
circuited when disconnecting the
COUNTIS.
This can be done automatically using one of
Socomec’s catalogue products: the PTI. Please
contact us for further information.
D
Anschluß
Wird das COUNTIS abgeklemmt, so müssen
die Sekundärseiten der jeweiligen Stromwandler
kurzgeschlossen werden. Dies erfolgt automa-
tisch beim Einsatz eines PTI von Socomec (bitte
anfragen).
I
Collegamento
Al momento del collegamento del COUNTIS, è
indispensabile cortocircuitare le uscite secon-
darie di ogni trasformatore di corrente. Questa
operazione può essere fatta automaticamente
con un prodotto SOCOMEC: il PTI. Per mag-
giori informazioni, contattarci.
NL
Aansluiting
Bij het ontkoppelen van de COUNTIS is het
noodzakelijk de secundaire van elke stroom-
transformator kort te sluiten. Deze manipulatie
kan automatisch gebeuren met een product uit
de catalogus van Socomec: de PTI. Voor meer
informatie over dit product, ons raadplegen.
E
Parte trasera
En caso de desconexión del COUNTIS, es indis-
pensable cortocircuitar los secundarios de cada
transformador de intensidad. Esta manipulación
puede hacerse automáticamente a partir de un
producto del catálogo de Socomec: el PTI.
Para mayor información sobre este producto, le
agradeceremos consultarnos.
P
Ligação
Durante uma desconexão do COUNTIS, é
indispensável curto-circutar os secundários de
cada transformador de corrente. Esta operação
pode fazer-se automaticamente a partir de um
produto do catálogo da Socomec: o PTI. Para
mais informações acerca deste produto é favor
consultar-nos.

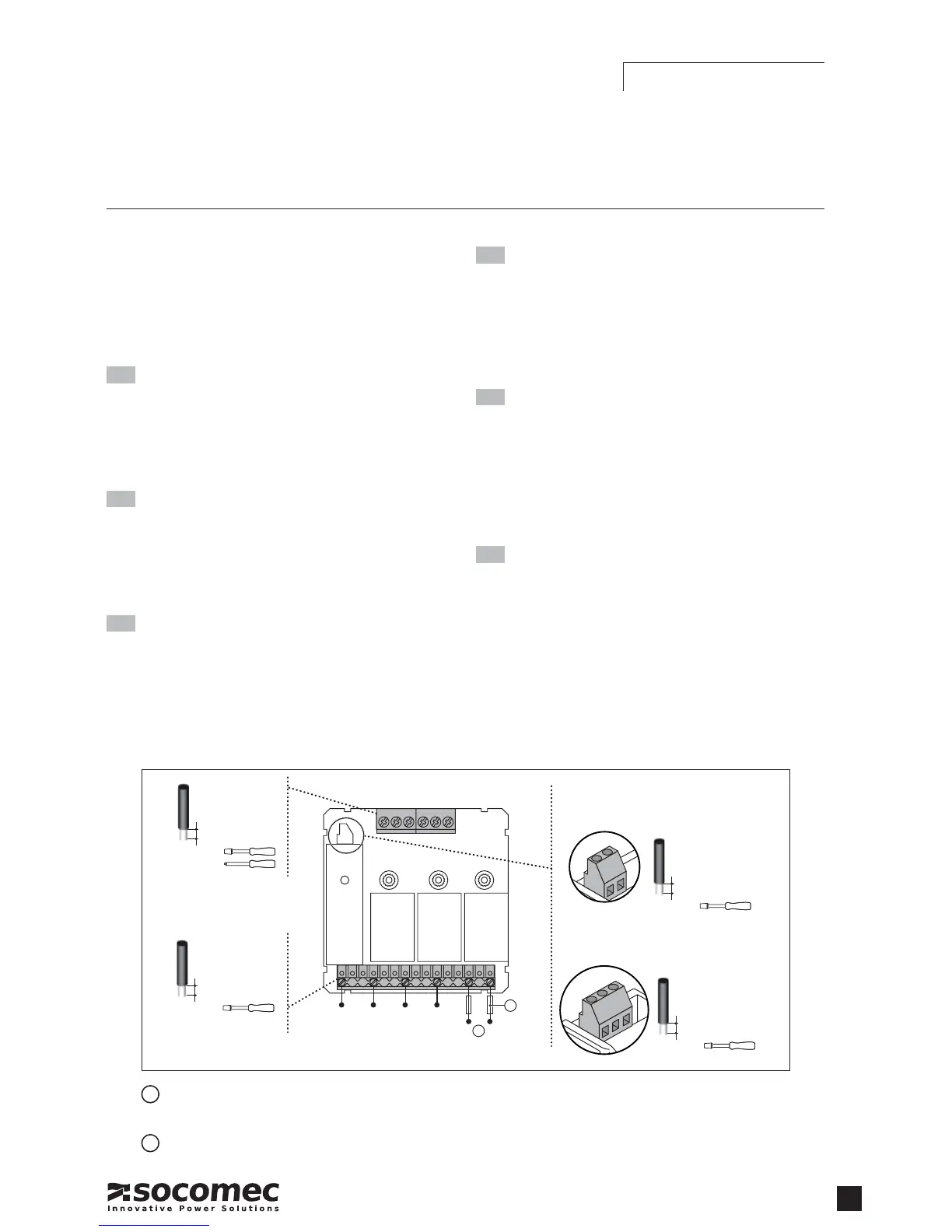

1 Aux.: IEC /CE 110... 400V AC
120... 350V DC
2 Fus.: 0.5 A gG / BS 88 2A gG / 0.5 A class CC
INSTALLATION
S2 S1 S2 S1 S2S1
I2 I3I1
V1 V2 V3 VN
1
2
18 19
0V - +
COUNTIS E50
Sortie impulsions, Pulse output, Impulsausgang,
Uscita ad impulsi, Impulsuitgang,
Salida de impulsos, Saída de impulsos
COUNTIS E53
RS485
0.27 in / 7 mm
Flat 5,5
Pozidriv 1
0,5 mm² - 6 mm²
7lb-in / 0,8Nm
0.24 in / 6 mm
Flat 3,5
0,5 mm² - 2,5 mm²
0.24 in / 6 mm
Flat 3,5
0,5 mm² - 2,5 mm²
0.24 in / 6 mm
Flat 3,5
0,5 mm² - 2,5 mm²
3.5lb-in / 0,4Nm
3.5lb-in / 0,4Nm
3.5lb-in / 0,4Nm
