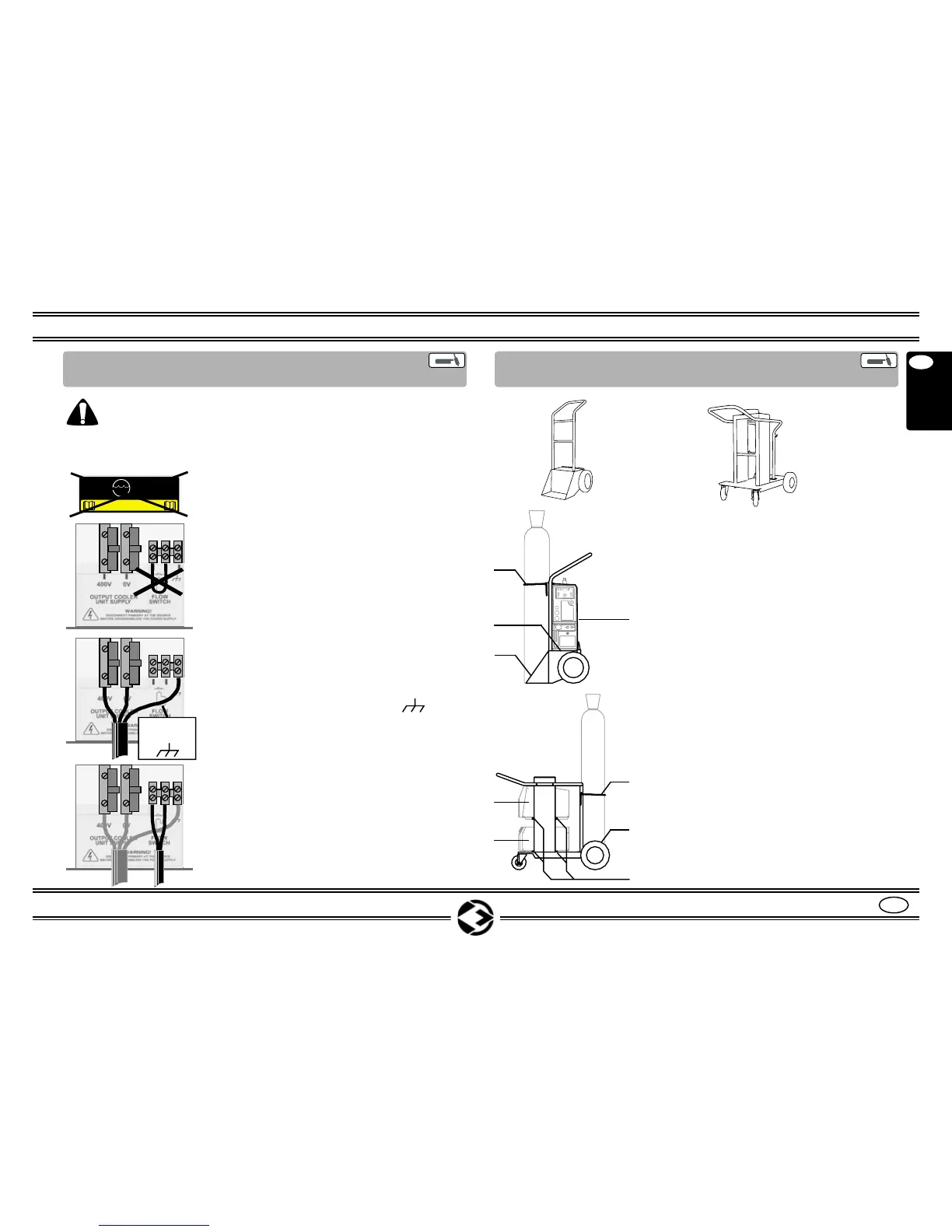

8.4 ALLACCIAMENTO DELL’ UNITA’
DI RAFFREDDAMENTO (OPZIONALE)
Attenzione! Prima di procedere all’installazione, assicurar-
si che il generatore sia scollegato da rete.
NOTA: i numeri riportati di seguito fanno riferimento alla Fig. 2 di
Pag. 5.
1. Rimuovere l’adesivo dallo sportello
(22).
2. Aprire i due fori sullo sportello e fissa-
re i passacavi in dotazione all’unità di
raffreddamento.
3. Aprire lo sportello (22) svitando le viti
(22A).
4. Far passare i cavi (26) e (27) sui pas-
sacavi.
5. Rimuovere il ponticello sui morsetti
“FLOW SWITCH”.
6. Collegare il cavo (27) AC 400V, alle
morsettiere “400V”, “0V” e “ “.
NOTA BENE. Il filo di terra (GIALLO
VERDE) deve essere collegato al
morsetto di destra.
7. Collegare il cavo (26) (segnale man-
canza acqua) ai morsetti “FLOW
SWITCH”.
8. Fissare i passacavi e richiudere lo
sportello (22).
GIALLO
VERDE
8.5 INSTALLAZIONE SU CARRELLO
2 / 4 RUOTE (OPZIONALE)
NOTA: per il montaggio dei carrelli fare
riferimento alle istruzioni all’interno degli
imballi degli stessi.
1. Posizionare GENERATORE e UNITA’
di RAFFREDDAMENTO sui vani
(30-31).
2. Fissare GENERATORE e UNITA’
di RAFFREDDAMENTO con la
cinghia a cricco (28) su carrello 2
ruote, con le viti (33) su carrello 4
ruote.
3. Posizionare la bombola di GAS sul
vano (29).
4. Fissare la bombola di GAS con la
catena (32).
30
29
31
32
33
32
28
29
30-31
TROLLEY 08
2 WHEELS
TROLLEY 08
4 WHEELS
