Manuale Istruzioni INOXA SERIES
8
I

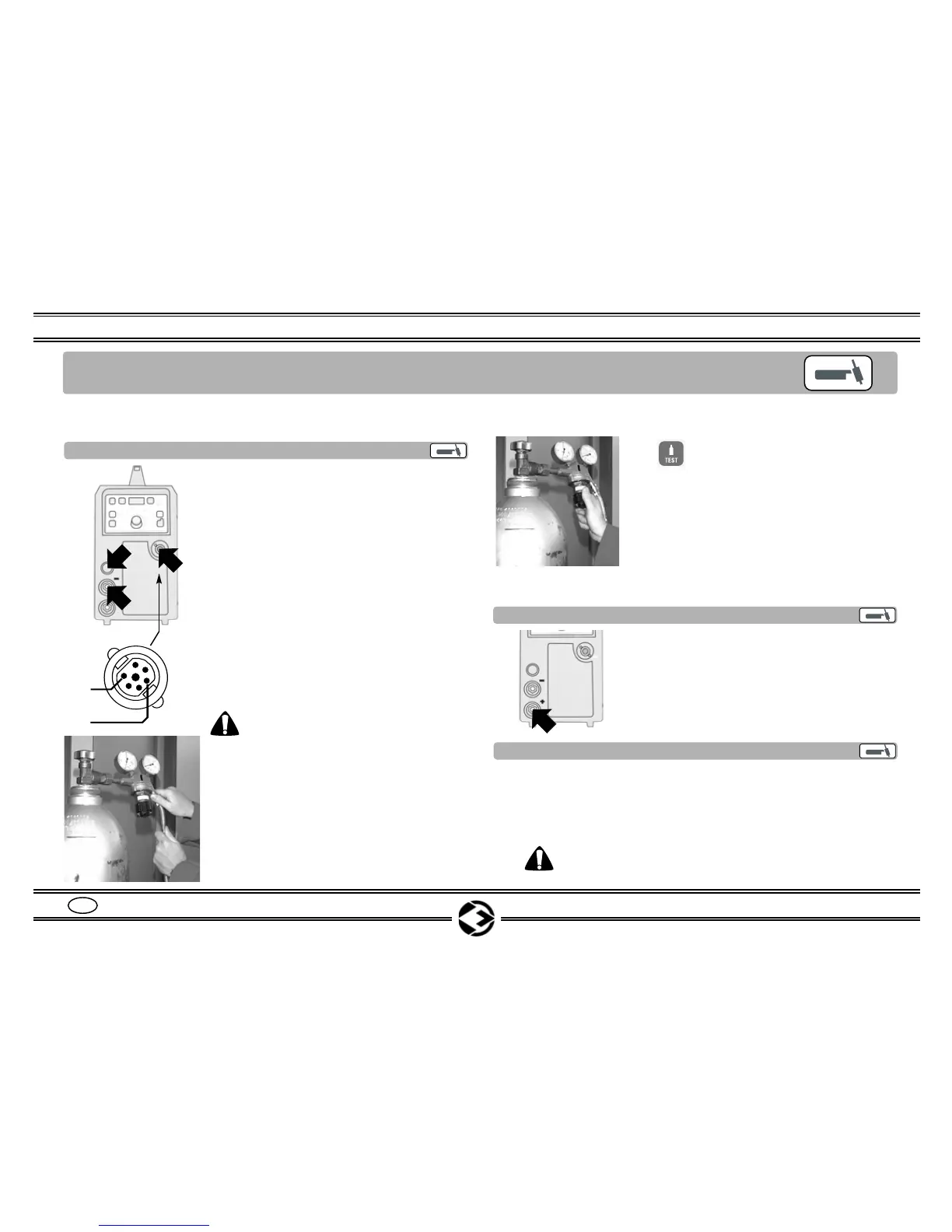

8. INSTALLAZIONE TIG
NOTA: i numeri riportati di seguito fanno riferimento alle Fig. 1-2
del capitolo 6 DESCRIZIONE COMANDI alle Pagg. 4-5.
8.1 COLLEGAMENTO DELLA TORCIA TIG
8.2 COLLEGAMENTO DEL PEZZO DA SALDARE
1. Collegare il cavo di potenza della
Torcia alla presa (17). Polarità negativa (-).
2. Collegare il tubo GAS al raccordo (18).
3. Collegare la spina (15A) del pulsante
torcia alla presa (15).
Il comando pulsante torcia viene dato
tra i piedini 1 e 4.
4. Nel caso di torcia raffreddata ad
ACQUA, collegare i tubi di “mandata e
ritorno”, ai raccordi rapidi (23).
Per collegare l’UNITA’ di RAFFREDDA-
MENTO vedi Pag. 9.
Attenzione! Nel caso di torcia raf-
freddata ad ARIA, collegare il tubo
By-pass (23A) in dotazione
all’impianto, ai raccordi rapidi (23).
5. Avvitare il riduttore di pressione alla
bombola.
6. Collegare il tubo GAS al riduttore di
pressione.
7. Collegare l’altra estremità del tubo
GAS al raccordo (19).
8. Aprire il regolatore.
9. Premere il pulsante TEST GAS (8).
10. Regolare il flusso del GAS al valore
appropriato 5-8 l/min.
NOTA: è possibile far fuoriuscire il GAS
per 10 sec. circa premendo 2 volte il pul-
sante TEST GAS (8).
Per interrompere il flusso di GAS premere
nuovamente il pulsante TEST GAS.
1. Collegare il cavo di massa alla presa
(16). Polarità positiva (+).
2. Fissare l’atra estremità del cavo di
massa al pezzo da saldare assicurandosi
che vi sia un buon contatto elettrico.
17
16
18
15
8.3 RIEMPIMENTO GRUPPO REFRIGERANTE (OPT.)
1.
Assicurarsi che l’interruttore (20) sia nella posizione “0”.
2. Svitare il tappo (25) e versare il liquido refrigerante fino
al livello massimo indicato nella scala graduata (24).
3. Riavvitare il tappo (25).
Attenzione! Per il gruppo refrigerante, utilizzare
esclusivamente liquido refrigerante fornito da Sol
Welding.
