Bedienungsanleitungen INOXA SERIES
D
Deutsch
D

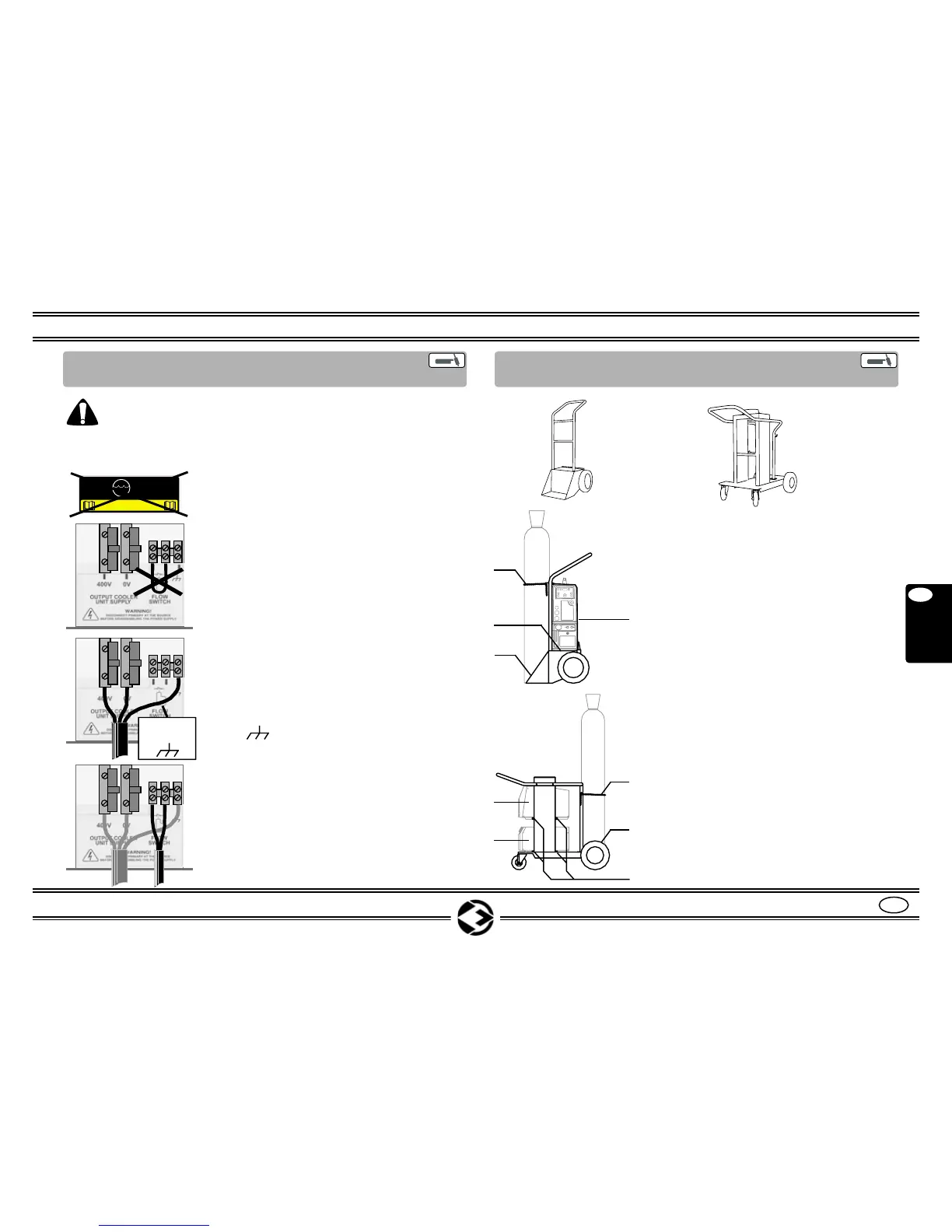

8.4 ANSCHLUSS AN DIE KÜHLEINHEIT
(OPTIONAL)
Achtung! Versichern Sie sich vor Beginn der Installation,
dass die Schweißmaschine an das Netz angeschlossen ist.
Hinweis: Die in der Folge aufgeführten Nummern beziehen sich auf die
Abbildung 2 auf Seite 5.
1. Den Aufkleber von der Klappe (22)
entfernen.
2. Die beiden Löcher auf der Klappe öff
nen und die mitgelieferten Kabeldur-
chgänge an der Kühleinheit
befestigen.
3. Die Klappe (22) öffnen, indem man
die Schrauben (22A) löst.
4. Die Kabel (26) und (27) durch die
Kabeldurchgänge durchziehen.
5. Die Überbrückung auf den
Halterungen “FLOW SWITCH”
entfernen.
6. Das Kabel (27) AC 400V mit den
Klemmenleisten “400V”, “0V” und
““ verbinden.
MERKE. Das Massekabel (GELB
GRÜN) muss an der rechten
Halterung angeschlossen sein.
7. Das Kabel (26) (Signal fehlendes
Wasser) an die Halterungen “FLOW
SWITCH” anschließen.
8. Die Kabeldurchgänge befestigen und
die Klappe (22) wieder schließen.
COOLER UNIT
OUTPUT
SEE INSTRUCTION MANUAL
FOR INSTALLATION
GELB
GRÜN)
8.5 INSTALLIERUNG AUF WAGEN
2 / 4 RÄDER (OPTIONAL)
MERKE: Für die Montage der Wagen
muss man sich auf die Anleitungen im
Inneren der Verpackungen derselben
beziehen.
1. GENERATOR und KÜHLEINHEIT auf
die Wandschränke (30-31)
positionieren.
2. GENERATOR und KÜHLEINHEIT mit
dem Sperrriemen (28) auf den
Wagen mit 2 Rädern, mit den
Schrauben (33) auf den Wagen mit 4
Rädern befestigen.
3. Die GAS-Flasche auf dem
Wandschrank (29) positionieren.
4. Die GAS-Flasche mit der Kette (32)
befestigen.
30
29
31
32
33
32
28
29
30-31
TROLLEY 08
2 WHEELS
TROLLEY 08
4 WHEELS
