Sol Welding INOXA SERIES - Regolazione con Comando a Distanza

17
Manuale Istruzioni INOXA SERIES
Italiano
I
I
NOTA: i numeri riportati di seguito fanno riferimento alla Fig. 2 del
capitolo 6 DESCRIZIONE COMANDI a Pag. 5.
Nella modalità TIG è possibile regolare a distanza la corrente di
saldatura, con il comando a distanza MANUALE o PEDALE.

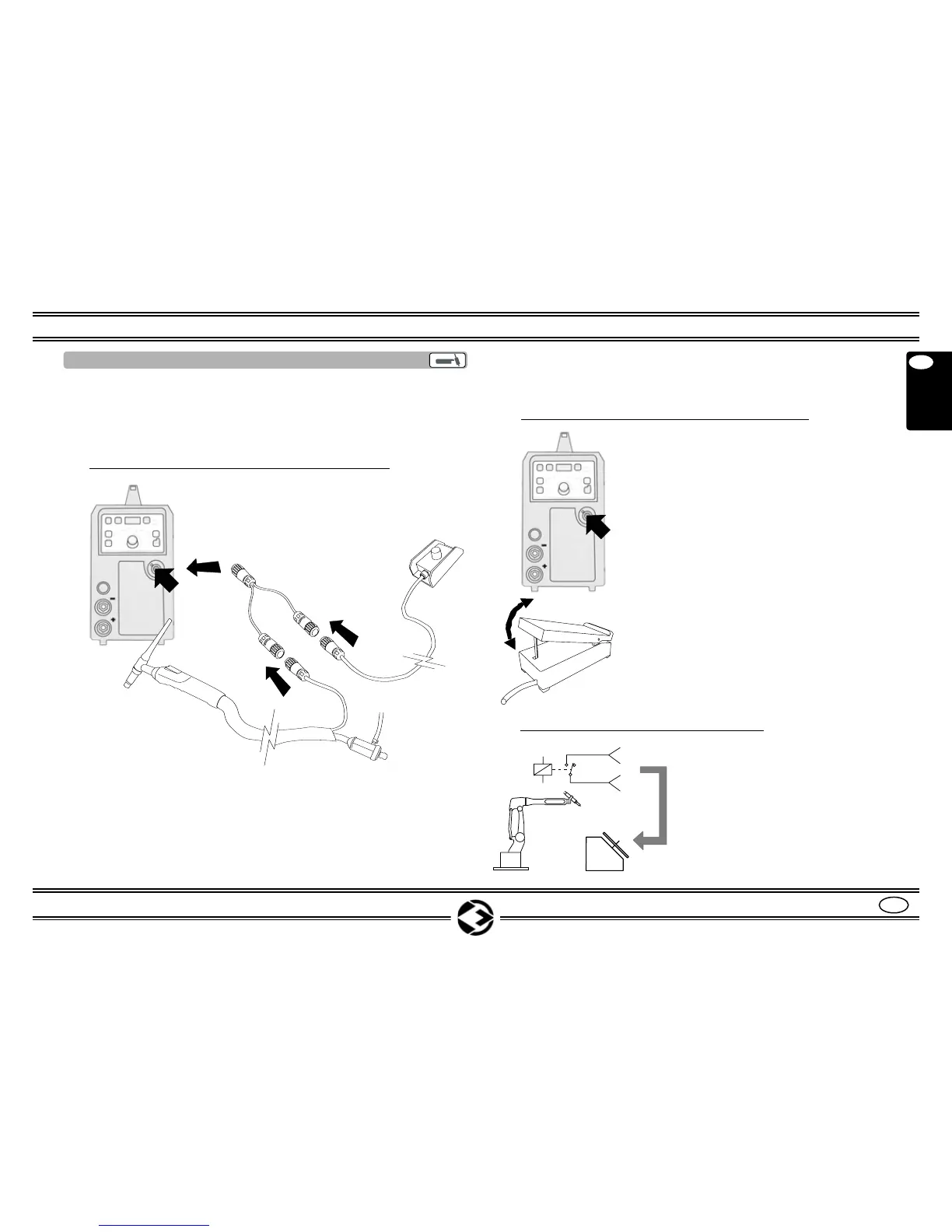

a) Collegamento comando a distanza MANUALE:
8.15 REGOLAZIONE CON COMANDO A DISTANZA
1. Per il collegamento utilizzare
l’ADATTATORE COMANDO A DISTANZA
MANUALE cod. V15190KI.
15
lo impostato sul pannello frontale.
Es. Se la corrente I2 impostata è 200A, il comando a distanza
regolerà da 5A a 200A.
b) Collegamento comando a distanza PEDALE:
1. Collegare la spina 7 poli del comando a
distanza alla presa (15). Il display lampeg-
gerà per qualche secondo.
2. Premere il pedale per far innescare
l’arco di saldatura e premerlo più a fondo
per eseguire la regolazione.
NOTA: la regolazione avviene dal valore
minimo di corrente a quello impostato sul
pannello frontale.
Es. Se la corrente
I2 impostata è 200A, il
comando a distanza regolerà da 5A a
200A.
15
A
B
C
Manual
Remote
Control
Tig torch
2. Collegare la spina 7 poli del comando a distanza e la spina del
pulsante torcia all’adattatore, vedi (A) e (B) su fig..
3. Collegare la spina 7 poli (C) dell’adattatore, alla presa (15) della
macchina. Il display lampeggerà per qualche secondo.
4. Impostare la corrente di saldatura dal comando a distanza.
NOTA: la regolazione avviene dal valore minimo di corrente a quel-
5
6
RELAY
MAX 1A
ROBOT
c) Collegamento a impianto automatico:
Sui piedini 5 - 6 della presa 7 poli è
disponibile un segnale di arco
acceso (ARC ON).
Tali piedini sono cortocircuitati da
un contatto disaccoppiato di un
relay quando la corrente di uscita è
maggiore di 3A.
E’ possibile comandare tavole
rotanti, posizionatori, robot etc.
