Sol Welding INOXA SERIES - Descrizione Comandi

POS. 1 = Pulsante per selezione modalità:
POS. 1A = ELETTRODO __________________________
POS. 1B = TIG 2 Tempi __________________________
POS. 1C = TIG 4 Tempi __________________________
POS. 2 = Indicatore di alimentazione
POS. 3 = Display per visualizzazione corrente di saldatura
SET e REAL, tempo di rampa discesa
(su HFP series indica anche il parametro selezionato)
POS. 4 = Indicatore di blocco erogazione _______________
POS. 5 = Pulsante HF ON / OFF ______________________
POS. 5A = LED HF ON / OFF
POS. 6 = Manopola regolazione tempo di RAMPA DISCESA __
POS. 7 = Manopola regolazione CORRENTE di SALDATURA
(su HFP series regola anche il parametro selezionato)
POS. 8 = Pulsante TEST GAS ______________________
POS. 9 = Pulsante per selezione e memorizzazione JOB __
POS. 9A = LED modalità JOB selezionata
POS. 10 = Pulsanti per selezione parametri 11 e 14
POS. 11 = LED parametro selezionato:
(A) Tempo di PREGAS _______________________
(B) CORRENTE INIZIALE
I1 __________________
(C) RAMPA SALITA _________________________
(D) CORRENTE di SALDATURA I2
(E) RAMPA DISCESA ________________________
(F) CORRENTE FINALE I3 ____________________
(G) Tempo di POSTGAS _____________________
POS. 12 = Pulsante per selezione modalità PULSAZIONE ____
POS. 12A = LED PULSAZIONE ON / OFF
POS. 13 = LED parametri di pulsazione selezionati
POS. 14 = LED modalità TIMER selezionata _______________
Manuale Istruzioni INOXA SERIES
4
I

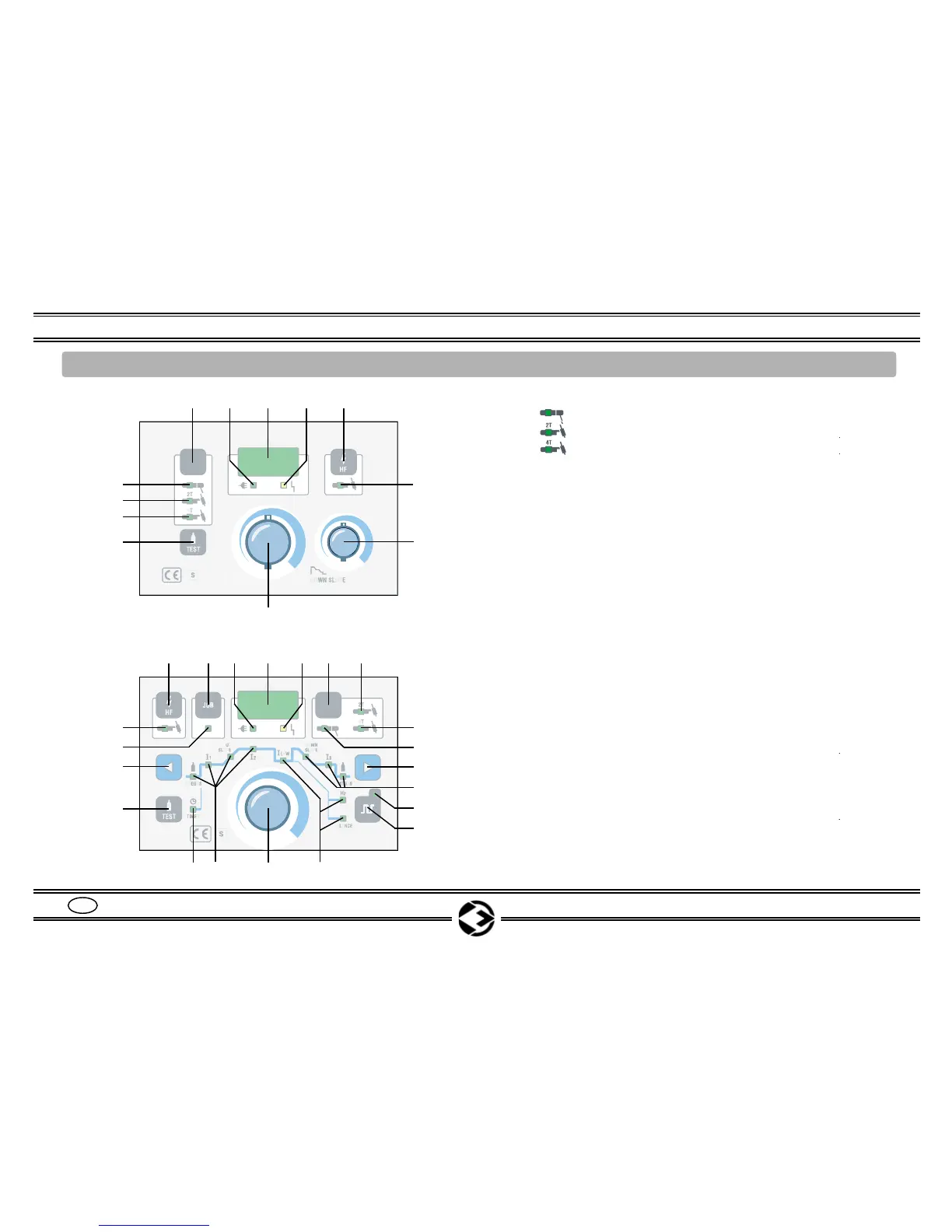

6. DESCRIZIONE COMANDI INOXA 250 HF / INOXA 360 HF / INOXA 250 HFP / INOXA 360 HFP
Fig. 1
1
2345
7
Pag. 7
Pag. 10
Pag. 10
Pag. 18
Pag. 11
Pag. 13
Pag. 8-16
Pag. 15
Pag. 14
Pag. 14
Pag. 13
Pag. 13
Pag. 14
Pag. 14
Pag. 14
Pag. 13
5
234
14
7
5A
6
1A
1B
1C
8
9
1 1B
1C
1A
10
5A
10
9A
12A
8
13
11
11
HF series
HFP series
12
A
B
C
D
E
F
G
H
I
L
