POS. 15 = Presa 7 poli per collegamento PULSANTE TORCIA ____
e COMANDO a DISTANZA ________________
POS. 15A = Spina 7 poli per collegamento
PULSANTE TORCIA ________________________
(Collegare i fili del pulsante torcia ai piedini 1 e 4)
POS. 16 = Presa di uscita positivo (+)
POS. 17 = Presa di uscita negativo (-)
POS. 18 = Uscita GAS per saldatura TIG _________________
POS. 19 = Ingresso GAS per saldatura TIG _______________
POS. 20 = Interruttore principale generatore
“ACCESO - SPENTO”
POS. 21 = Cavo di alimentazione _______________________
POS. 22 = Sportello per collegamento UNITA’ di
RAFFREDDAMENTO _______________________
POS. 22A = Viti per fissaggio sportello 22 _________________
POS. 23 = Raccordi rapidi mandata (blu) e ritorno
acqua (rosso)
POS. 23A = Tubo By-Pass con raccordi rapidi
Collegare ai raccordi (23) se non usati
POS. 24 = Indicatore di livello liquido di raffreddamento
POS. 25 = Tappo per riempimento acqua
POS. 26 = Cavo per segnale mancanza acqua ____________
POS. 27 = Cavo per alimentazione UNITA’ di
RAFFREDDAMENTO ________________________
5
Manuale Istruzioni INOXA SERIES
Italiano
I
I

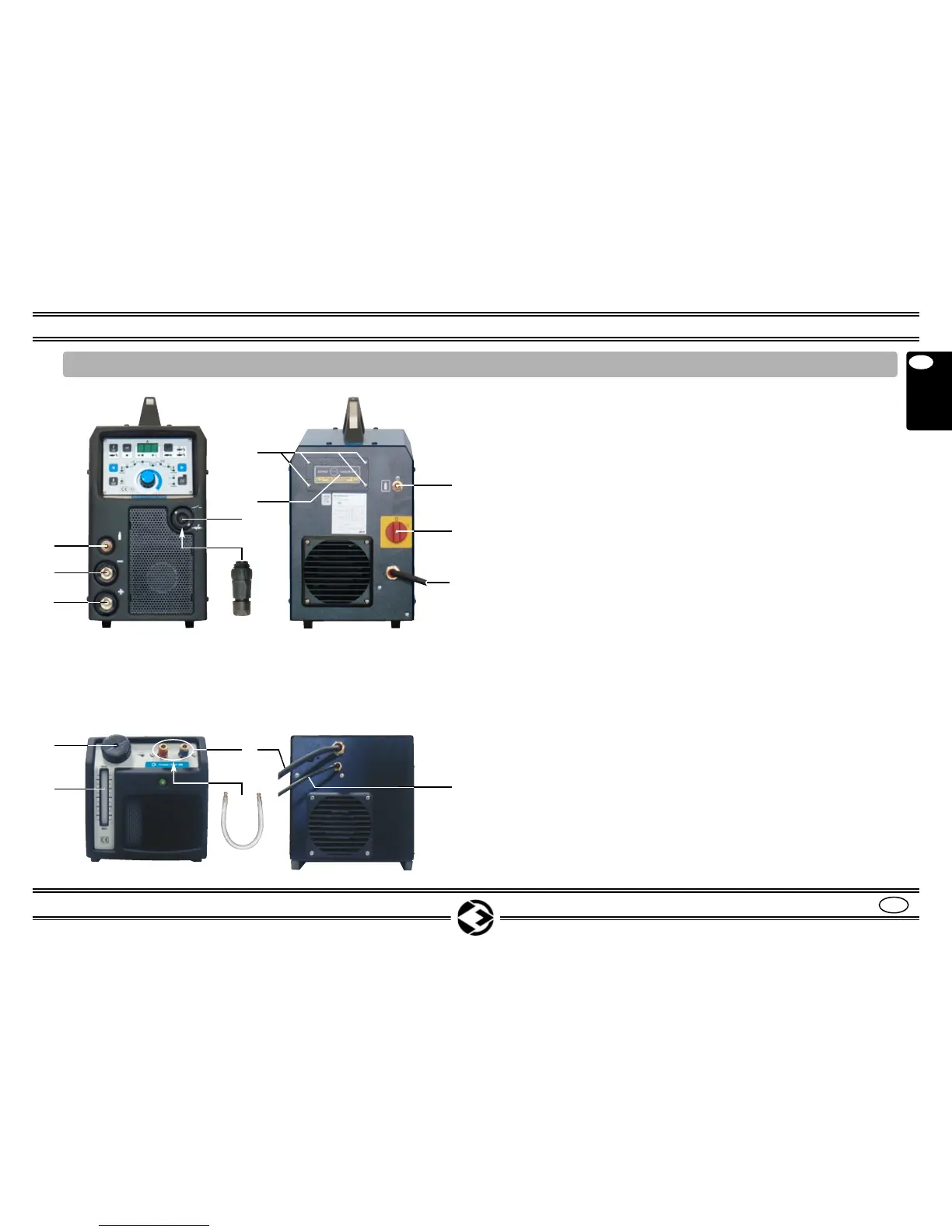

6. DESCRIZIONE COMANDI INOXA 250 HF / INOXA 360 HF / INOXA 250 HFP / INOXA 360 HFP
Fig. 2
15
17
16
20
21
18
22
22A
19
15A
Pag. 8
Pag. 7-17
Pag. 8
Pag. 8
Pag. 8
Pag. 3
Pag. 9
Pag. 9
Pag. 9
Pag. 9
25
24
23
23A
27
26
Cooler Unit 09 (Opzionale)
