Sol Welding INOXA SERIES - 8.15 Bedienung mit Fernsteller

17
Bedienungsanleitungen INOXA SERIES
D
Deutsch
D
HINWEIS: die nachfolgend aufgeführten Nummern beziehen sich auf die
Abb. 2 des Kapitels 6 BESCHREIBUNG DER BEDIENELEMENTE.
Siehe Seite 5.
In der Betriebsart WIG kann die Schweißstromstärke aus der
Entfernung mittels HAND- bzw. FUSSfernsteller eingestellt werden.

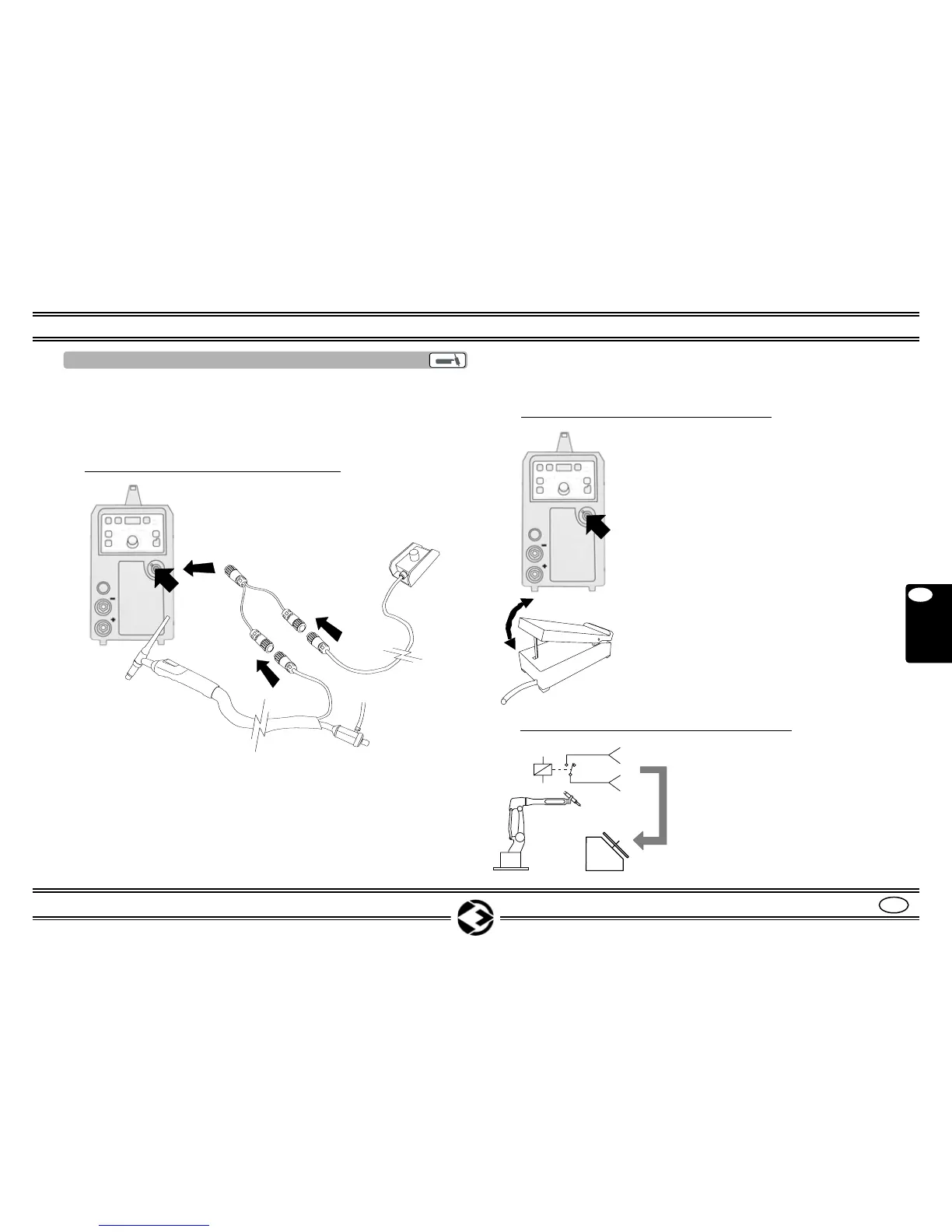

a) Anschluss MANUELLE Fernbetätigung:
8.15 BEDIENUNG MIT FERNSTELLER
1. Für den Anschluss den
Adapter für die manuelle Fernbetä-
tigung Code V15190KI verwenden.
15
das auf der Frontpanel angesetztem Wert.
z.B.: Wenn der angelegter I2-Strom ist 200A, der Fernregler wirdvon 5A
bis 200A regeln.
b) Anschluss Fernbetätigung mit PEDAL:
1. Den 7-poligen Stecker (C) des Adapters
an die Steckdose (15) der Maschine
anschließen.
Das Display leuchtet einige Sekunden lang
auf.
2. Das Pedal treten, um den Schweißbo-
gen zu zünden und es noch mehr
durchtreten, um die Einstellung durchzu-
führen.
BEMERKUNG: die Regelung geschieht
von minimalem Strom-Wert bis das auf der
Frontpanel angesetztem Wert.
z.B.: Wenn der angelegter I2-Strom ist
200A, der Fernregler wirdvon 5A bis 200A
regeln.
15
A
B
C
Manual
Remote
Control
Tig torch
2. Den 7-poligen Stecker der Fernbetätigung und den Stecker des
Druckknopfes der Brandfackel an den Adapter anschließen, siehe (A)
und (B) in Abb.
3. Den 7-poligen Stecker (C) des Adapters an die Steckdose (15) der
Maschine anschließen. Das Display leuchtet einige Sekunden lang auf.
4. Stellen Sie die Schweißspannung mit dem Fernsteller ein.
BEMERKUNG: die Regelung geschieht von minimalem Strom-Wert bis
5
6
RELAY
MAX 1A
ROBOT
c) Verbindung zu automatischer Installation:
Auf den Stiften 5 - 6 der 7 poligen
Steckdose ist ein Signal von angezün-
detem Bogen (ARC ON) verfügbar.
Solche Stiften werden von einem aus-
gekuppelten Kontakt von einer Relail
kurzgeschlossen, wenn die Ausgan-
gstrom höher als 3A ist.
Es ist möglich Drehplatte, Positionier-
Anlagen, Roboter usw. zu bedienen.
