Manuale Istruzioni INOXA SERIES
12
I

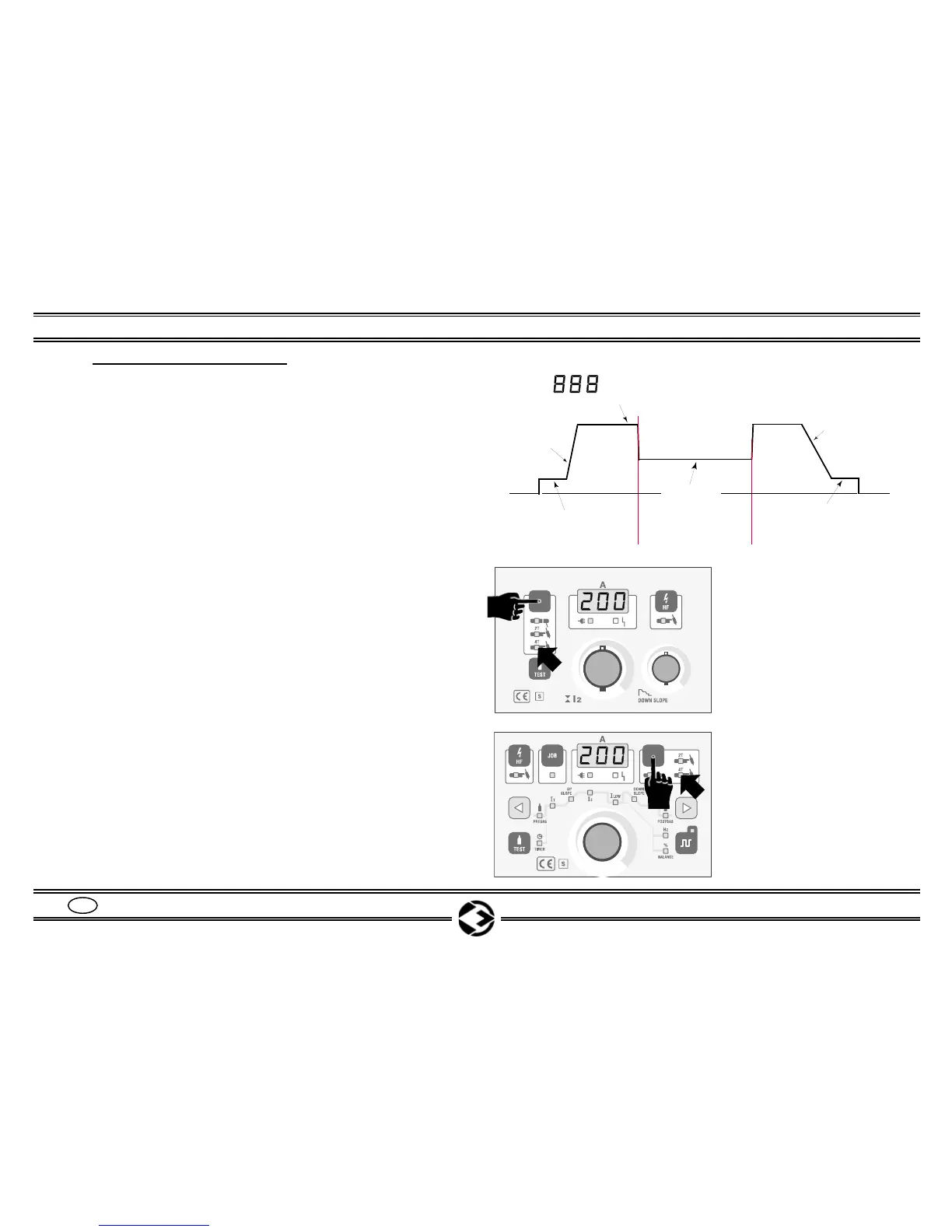

B) CICLO 4 TEMPI (2° LIVELLO)
Alla pressione del pulsante torcia inizia il tempo di pregassifi-
cazione fissato a circa 100 millisecondi (*) trascorso il quale risulta
abilitata la funzione di LIFT ARC o innesco ad Alta Frequenza.
Linnesco dellarco TIG avviene ad un valore di corrente uguale al
20% del valore impostato e rimane a tale valore fino a che non
viene rilasciato il pulsante torcia (*).
Al rilascio del pulsante torcia la corrente di uscita si porta al valore
impostato visualizzato sullo strumento digitale. Premendo nuova-
mente il pulsante torcia per più di 300 millisecondi, inizia la fase di
decremento della corrente che porterà il segnale di uscita nuova-
mente al 20% del valore impostato (*).
La corrente si mantiene al 20% (*) del valore impostato finchè non
viene rilasciato il pulsante torcia; inizia a questo punto la fase di
postgassificazione (*) con la regolazione automatica del tempo di
post gas in funzione della corrente di saldatura e del tempo di sal-
datura.
Vedi Pag. 16 per modifica tempo di POST GAS predefinito su serie
HF.
Funzione 2° LIVELLO: durante la fase di saldatura, è possibile
diminuire il valore della corrente di saldatura fino al 50% utilizzan-
do la funzione 2° LIVELLO (Vedi Fig. 3 tra punti A e B).
Questa funzione viene attivata premendo e rilasciando il pul-
sante torcia per un tempo inferiore a 300 millisecondi.
(*) Regolabile su serie INOXA HFP.
1. Accendere il generatore
portando linterruttore (20)
nella posizione 1.
2. Premere il pulsante (1)
fino a far accendere il LED
(1C) TIG
4 TEMPI.
1
HF series
HFP series
1
1C
1C
2
nd LEVEL
Digital
readout
of setting
Start level
(Automatic
Synergic
Setting)
Up-slope
(Automatic
Synergic
Setting)
Down-slope
Easy to set
Craterfiller
Sequence
(Digital readout)
Final craterfiller
current
(Automatic
Synergic
Setting)
AB
I
2
I
1
I
3
(50% of
I
2)
Torch switch
controls
Fig. 3
