Livret d’Instructions INOXA SERIES
F
Français
F

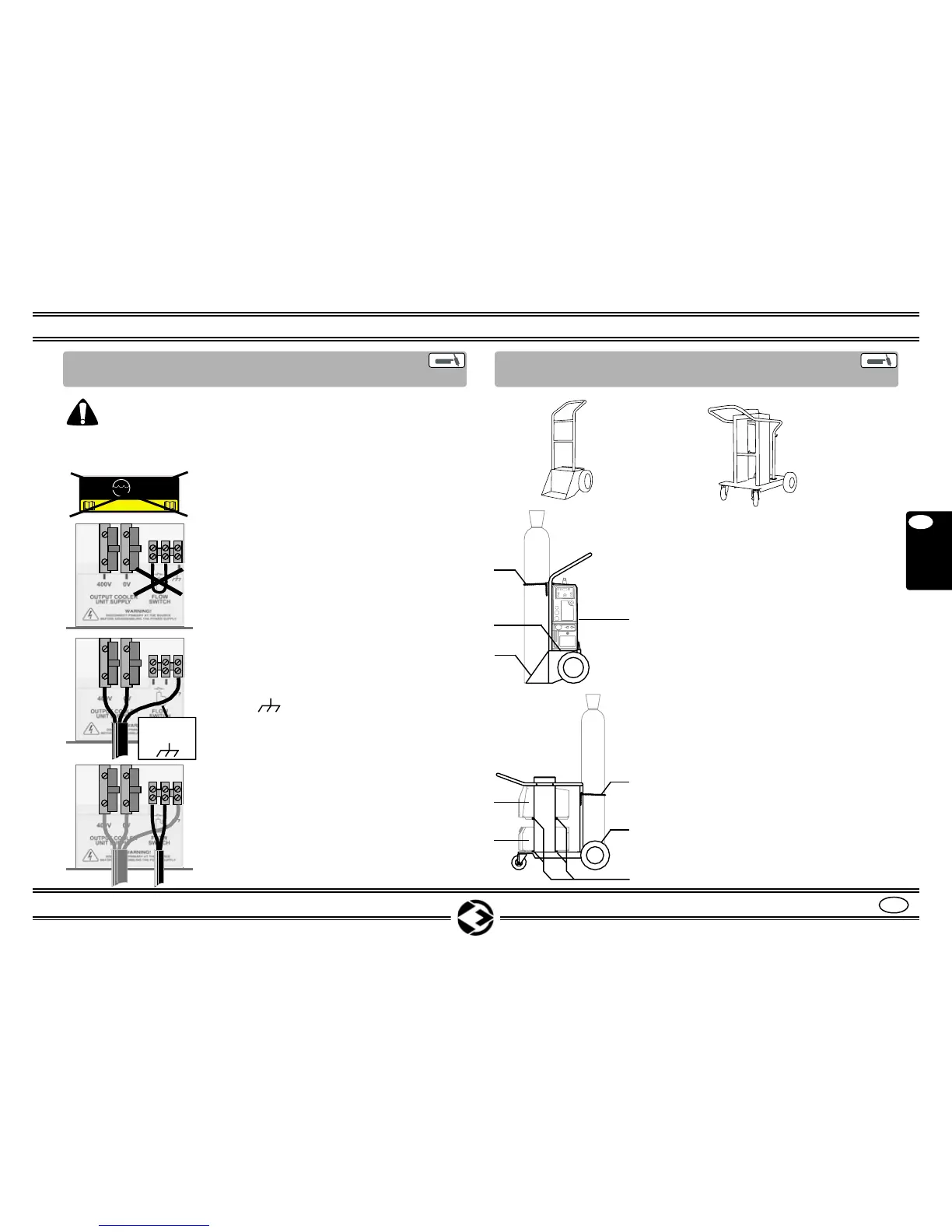

8.4 CONNEXION DU GROUPE DE
REFROIDISSEMENT (OPTIONAL)
Attention! Avant de procéder à l’installation, s’assurer que
le Générateur est débranché du réseau.
NOTA: les numéros reportés ci-après se référent à la Fig. 2
Page 5.
1. Enlever l’adhésif du portillon (22).
2. Ouvrir les deux trous sur le portillon et
fixer les serre-câbles fournis à l’unité
de refroidissement.
3. Ouvrir le portillon (22) en dévissant-
les vis (22A).
4. Faire passer les câbles (26) et (27)
dans les serre-câbles.
5. Enlever la barrette sur les bornes
“FLOW SWITCH”.
6. Brancher le câble (27) AC 400V, aux
boîtes de connexions “400V”, “0V”
et “ “.
NOTE. Le fil de terre (JAUNE VERT)
doit être branché à la borne de
droite.
7. Brancher le câble (26) (signal manque
d’eau) aux bornes “FLOW SWITCH”.
8. Fixer les serre-câbles et refermer le
portillon (22).
JAUNE
VERT
8.5 INSTALLATION SUR CHARIOT
2 / 4 ROUES (OPTIONAL)
NOTE: pour le montage des chariots, se
référer aux instructions à l’intérieur de leur
emballage.
1. Placer GÉNÉRATEUR et GROUPE
de REFROIDISSEMENT sur les
logements (30-31).
2. Fixer GÉNÉRATEUR et GROUPE de
REFROIDISSEMENT avec la
courroie à cric (28) sur chariot à
2 roues, avec les vis (33) sur chariot à
4 roues.
3. Placer la bouteille de GAZ dans son
logement (29).
4. Fixer la bouteille de GAZ à l’aide de la
chaîne (32).
30
29
31
32
33
32
28
29
30-31
TROLLEY 08
2 WHEELS
TROLLEY 08
4 WHEELS
