NOTE:
les numéros reportés ci de suite font référence à l’image
Fig. 1-2 du chapitre 6 DESCRIPTION COMMANDES à la Page 4-5.
En modalité TIG, il est possible de régler à distance le courant de
soudage, avec la commande à distance MANUELLE ou PÉDALE.
a) Branchement de la commande à distance MANUELLE:

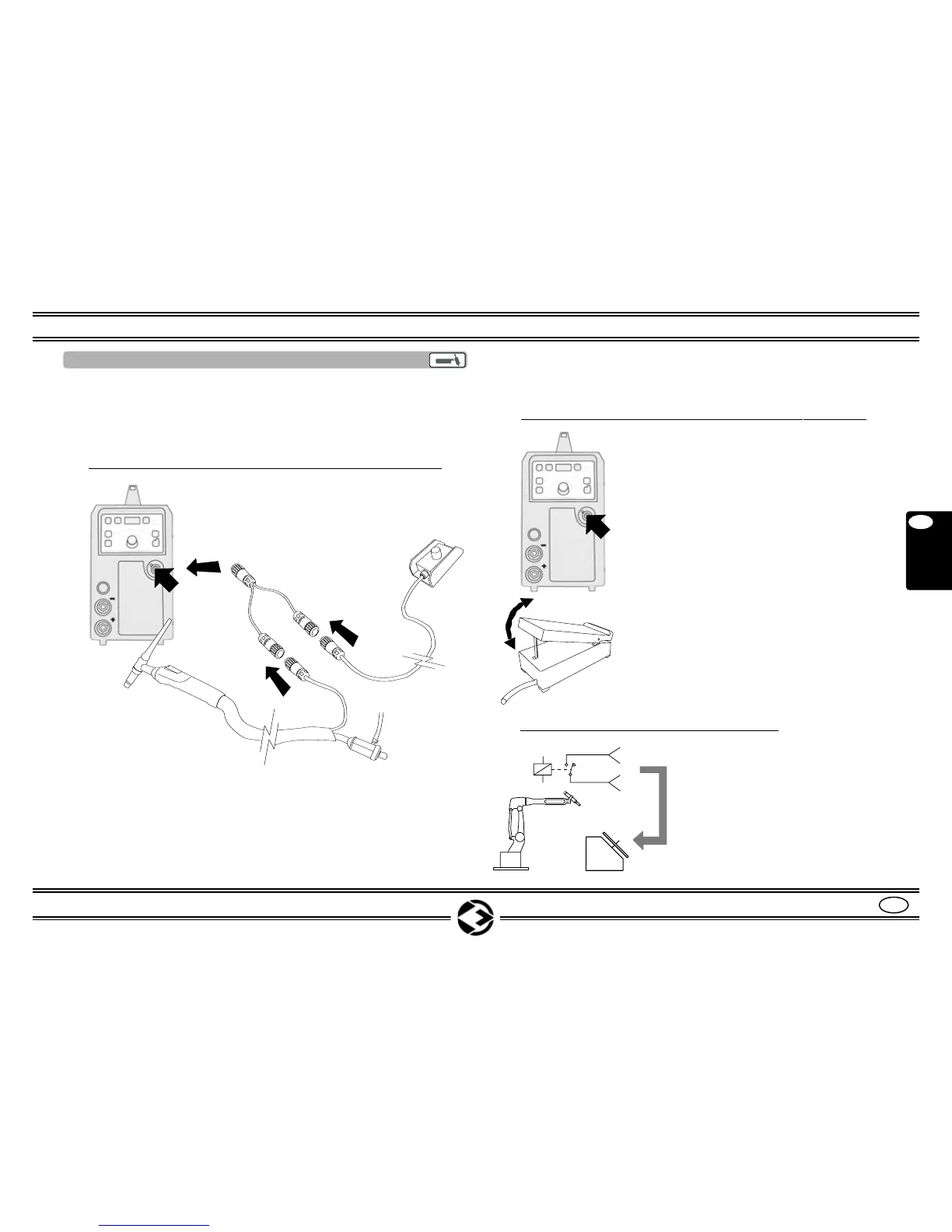

8.15 EMPLOI AVEC COMMANDE À DISTANCE
1. Pour le branchement, utiliser
L’ADAPTATEUR DE COMMANDE À DIS-
TANCE MANUELLE CODE V15190KI.
15
NOTA: le réglage se produit de la valeur minimum de courant à
celle indiquée sur le panneau frontal. Ex: si le courant I2 program-
mé est de 200A, la commande à distance réglera de 5A à 200A.
b) Branchement de la commande à distance
A PÉDALE:
1. Brancher la fiche 7 pôles de la com-
mande à distance à la prise (15).
Le display va clignoter pour quelques
secondes.
2. Appuyer sur la pédale pour amorcer
l’arc de soudage et appuyer plus fort pour
exécuter le réglage.
NOTA: le réglage se produit de la valeur
minimum de courant à celle indiquée sur le
panneau frontal.
Ex: si le courant I2 programmé est de
200A, la commande à distance réglera de
5A à 200A.
15
2. Brancher la fiche 7 pôles de la commande à distance et la fiche
du poussoir de la torche à l’adaptateur, voir (A) et (B) sur fig.
3. Brancher la fiche 7 pôles (C) de l’adaptateur à la prise (15) de
la machine. Le display clignote pendant quelques secondes.
4. Programmer le courant de soudage à partir de la commande à
distance.
c) Connexion à l'installation automatique:
Sur les pieds 5 – 6 de la prise 7
pôles, un signal d’arc allumé est
disponible (ARC ON). Ces pieds
sont court-circuités par le contact
propre d’un relais quand le courant
de sortie est supérieur à 3A.
Il est possible de contrôler les
tables rotatives, les positionneurs,
les robot etc.
