POS. 15 = 7-polige Dose für Anschluß von BRENNERTASTE ___
und FERNREGLER ______________________
POS. 15A = 7-polige Dose für Anschluß von
BRENNERTASTE ___________________________
(Die Drähte des Druckknopfes der Brandfackel mit den
Kontaktstiften 1 und 4 verbinden)
POS. 16 = Schweißkabelanschluß PLUSPOL (+)
POS. 17 = Schweißkabelanschluß MINUSPOL (-)
POS. 18 = GAS-Austritt für WIG-Schweißen _______________
POS. 19 = GAS-Eintritt für WIG-Schweißen _______________
POS. 20 = Hauptschalter Schweißmaschine „Ein – Aus“
POS. 21 = Versorgungskabel ___________________________
POS. 22 = Tür für Wasserkühlungsanschlüß _______________
POS. 22A = Befestigungsschrauben für Abdeckklappe 22 ______
POS. 23 = Wasserschnellkupplungen Vorlauf (blau) und
Wasserrücklauf (rot)
POS. 23A = By-Pass Schlauch mit Schnellkupplungen
Kupplungen anschließen (23) wenn diese nicht in
Betrieb sind
POS. 24 = Kühlmittelfüllstandsanzeiger
POS. 25 = Deckel zur Wasserauffüllung
POS. 26 = Kabel für Signal fehlendes Wasser _____________
POS. 27 = Kabel zur Speisung der KÜHLEINHEIT __________
5
Bedienungsanleitungen INOXA SERIES
D
Deutsch
D

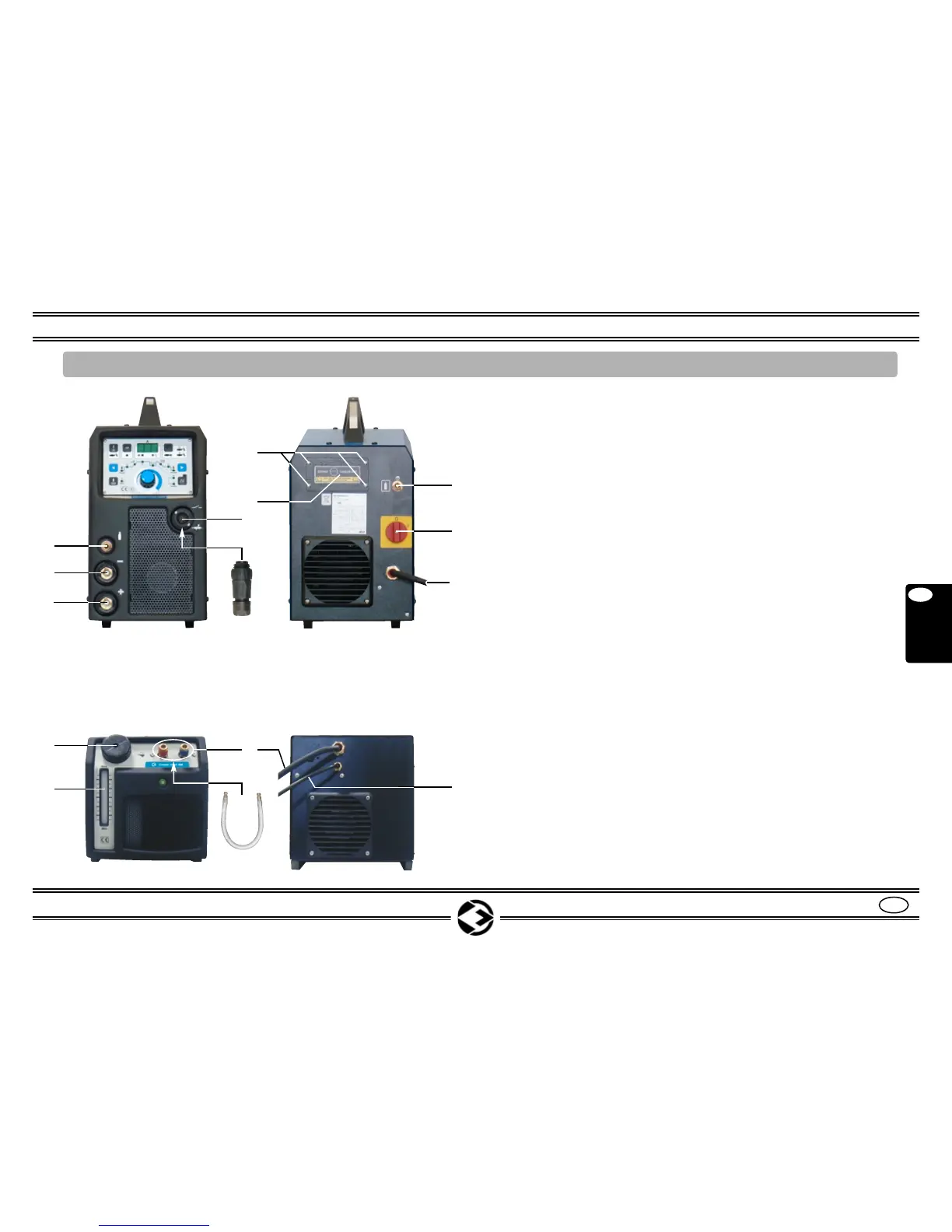

6. BESCHREIBUNG DER BEDIENELEMENTE INOXA 250 HF / INOXA 360 HF / INOXA 250 HFP / INOXA 360 HFP
Abb. 2
15
17
16
20
21
18
22
22A
19
15A
Seite 8
Seite 7-17
Seite 8
Seite 8
Seite 8
Seite 3
Seite 9
Seite 9
Seite 9
Seite 9
25
24
23
23A
27
26
Cooler Unit 09 (Optional)
