9
Manual de instrucciones INOXA SERIES
E
Español
E

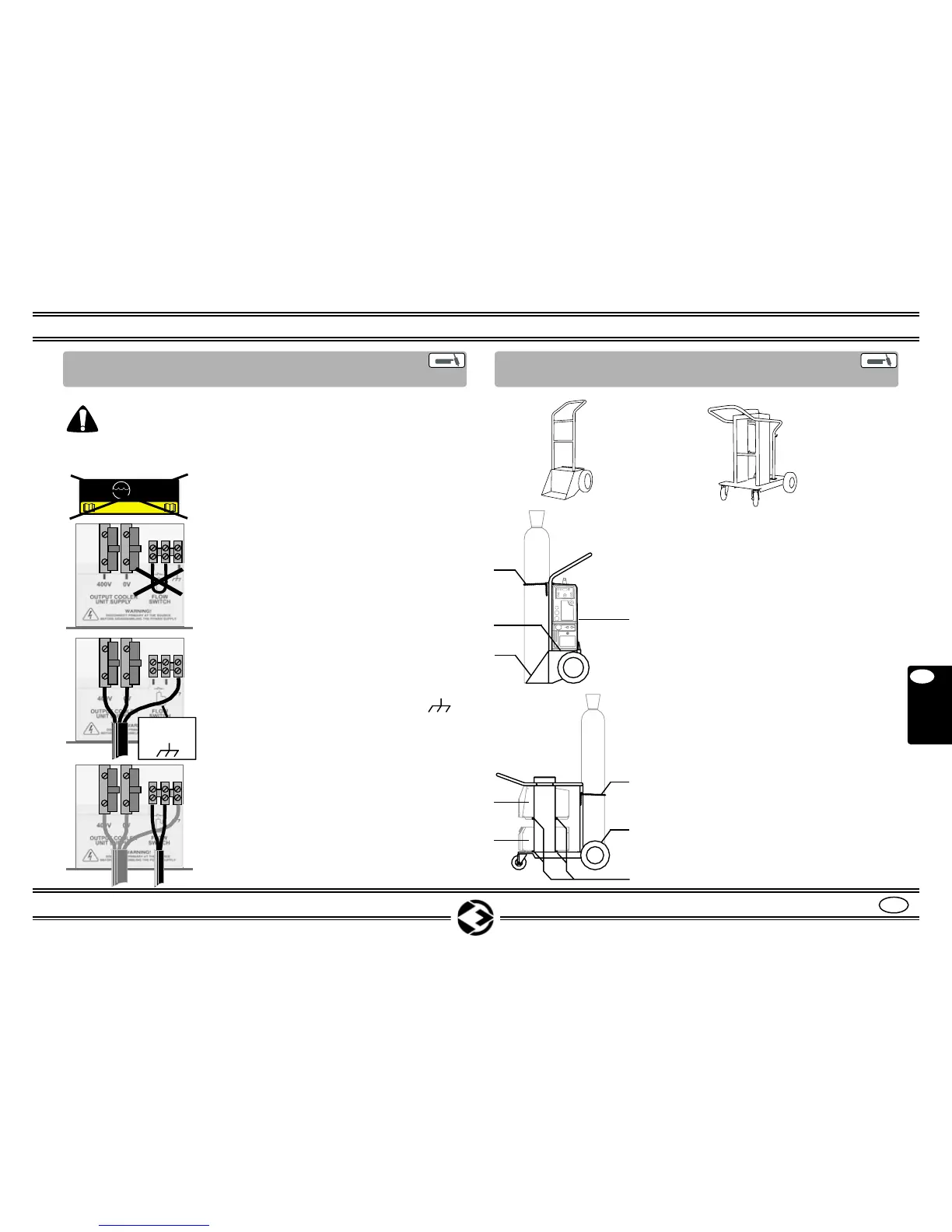

8.4 CONEXIÓN A LA UNIDAD DE
REFRIGERACIÓN (OPCIONAL)
¡Atención! Antes de proceder a la instalación, aseguradse
que el generador no se encuntre conectado a la red de alimen
tación.
NOTA: los números visualizados a continuación hacen referencia a la fig.
2 de la pág. 5.
1. Quitar el adhesivo de la puertecilla
(22).
2. Abrir los dos huecos en la puertecilla
y fijar las guías de cable suministra-
das con la unidad de refrigeración.
3. Abrir la puertecilla (22) desatornillan-
do los tornillos (22A).
4. Hacer pasar los cables (26) y (27) por
las guías de cable.
5. Quitar el puente sobre los bornes
“FLOW SWITCH”.
6. Conectar el cable (27) AC 400V, a la
caja de bornes “400V”, “0V” y “ “.
ATENCIÓN. El cable de tierra (AMA-
RILLO VERDE) debe conectarse al
borne de la derecha.
7. Conectar el cable (26) (señal de falta
de agua) a los bornes
“FLOW SWITCH”.
8. Fijar las guías de cable y cerrar la
puertecilla (22).
AMARILLO
VERDE
8.5 INSTALACIÓN EN EL CARRO 2 / 4
RUEDAS (OPCIONAL)
NOTA: para el montaje de los carros fijar-
se en las instrucciones del interior de los
embalajes de los mismos.
1. Colocar el GENERADOR y la UNI-
DAD de REFRIGERACIÓN en los
compartimentos (30-31).
2. Fijar el GENERADOR y la UNIDAD
de REFRIGERACIÓN con la correa
de trinquete (28) en el carro 2 ruedas,
con los tornillos (33) en el carro 4
ruedas.
3. Colocar la bombona de GAS en el
compartimento (29).
4. Fijar la bombona de GAS con la cade-
na (32).
30
29
31
32
33
32
28
29
30-31
TROLLEY 08
2 WHEELS
TROLLEY 08
4 WHEELS
