17
Manual de instrucciones INOXA SERIES
E
Español
E
NOTA:
los números reportados a continuación hacen referencia a las
Fig.1-2 del capitulo 6 DESCRIPCIÓN DE COMANDOS a Pág. 4-5.
En la modalidad TIG es posible regular a distancia la corriente de
soldadura, con comando a distancia MANUAL o a PEDAL.
a) Conexión comando a distancia MANUAL:

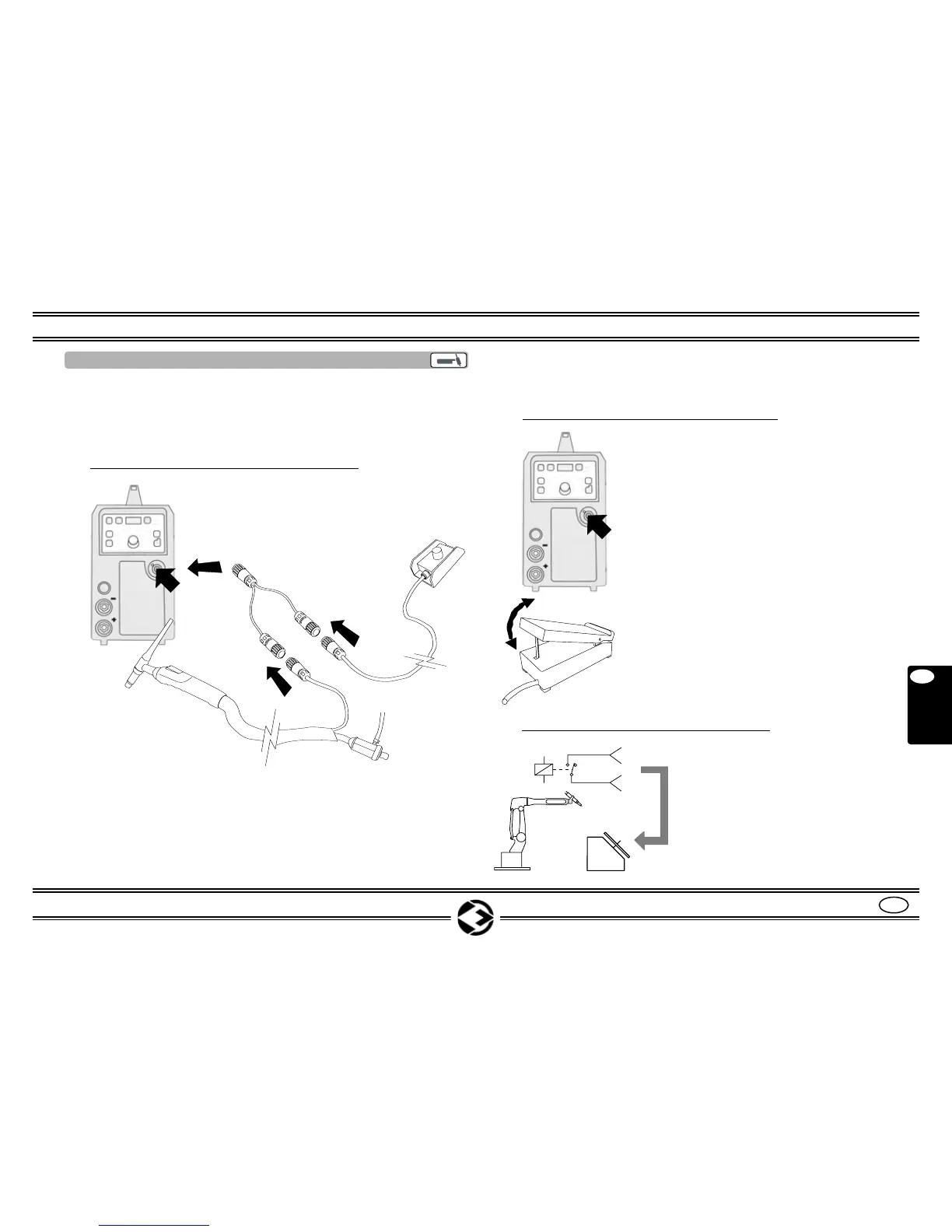

8.15 REGULACIÓN CON COMANDO A DISTANCIA
1. Para la conexión utilizar el
ADAPTADOR COMANDO A DISTANCIA
MANUAL cod. V15190KI
15
NOTA: la regulación accade por valor minimo de corriente a quel
preparato sul panel frontal. ES. Si la corriente I2 preparada es de
200A la orden de distancia se regula de 5A a 200A.
b) Conexión comando a distancia PEDAL:
1. Conectar la enchufe 7 polos del coman-
do a distancia a la torna (15).
El instrumento digital lampeggia por algun
segundo.
2. Pulsar el pedal para encender el arco
de soldadura y pulsarlo más a fondo para
ejecutar la regulación.
NOTA: la regulación accade por valor mi-
nimo de corriente a quel preparato sul
panel frontal.
ES. Si la corriente I2 preparada es de
200A la orden de distancia se regula de 5A
a 200A.
15
A
B
C
Manual
Remote
Control
Tig torch
2. Conectar el enchufe de 7 polos del comando a distancia y el
enchufe del pulsador de la antorcha de soldadura al adaptador, ver
(A) y (B) en la fig.
3. Conectar el enchufe 7 polos (C) del adaptador a la toma (15) de
la máquina. La pantalla relampagueará por algunos segundos.
4.
Programar la corriente de soldadura desde el comando a distancia.
5
6
RELAY
MAX 1A
ROBOT
c) Conexión a la instalación automática:
En los pines 5 – 6 de la enchufe 7
polos, se encutra disponible la
señal de arco encendido (ARC
ON). Cuando la corriente es mayor
a 3 A, dichos pines son corticircui-
tados en modo disociadas por
medio de un relay. Es posible
controlar las mesas rotativas, los
posicionadores, los robot etc.
