22
Instruction Manual INOXA SERIES
POS. C.S. CODE Q.ty DESCRIPTION DESCRIZIONE
18 - M118TA 1 Auxiliary transformer (
1
) Trasformatore ausiliario (
1
)
19 (*) PCB 2 S300 PCB 1 Hybrid circuit PCB (
1
) Circuito ibrido driver (
1
)
20 - M325BB 1 High frequency transf. Bobina di blocco
(Not visible) (Non visibile)
21 FAN1-2 K096EV 2 Fan motor AC 230V Motoventilatore AC 230V
(One not visible) (Una non visibile)
22 XL1 M332XL 1 Power inductor Induttanza di potenza
(Not visible) (Non visibile)
23
(*) M2 A137M 1 HF module AC 230V Modulo HF AC 230V
24 T1 M331TP 1 Main transformer Trasformatore di potenza
(Not visible) (Non visibile)
25
(*) M1 P162 1 250A Inverter assembly Premontato inverter 250A
26 - D476ST 2 Pvc support for Supporto in pvc per
CRONOS 250 CRONOS 250
27 - D141PC 1
Brass cable tightening Pressacavo ottone 1/2’’ per
clamp 1/2’’ CRONOS 250 CRONOS 250
27 - D142DA 1 1/2’’ brass nut for tightening Dado ottone 1/2’’ per pressac.
clamp CRONOS 250 per CRONOS 250
28 S1 K336IN 1 Main switch 32A with Interruttore principale 32A
red knob included con manopola rossa inclusa
29
(*) EVA K048EV 1 Gas valve AC 230V Elettrovalvola AC 230V
30 F1-F2 K060FU 2 Fuse 3,15A Fusibile 3,15A
31 D20...25 E2347D 6 Diode 150A 400V (
1
) Diodo 150A 400V (
1
)
(3 diodes not visible) (3 diodi non visibili)
32 B1 E212D 1 3-phases rectifier Ponte raddrizzatore trifase (
1
)
bridge (
1
)
(
1
) = Included on Inverter assembly code P162 (POS. 25)
Già compreso nel Premontato inverter cod. P162 (POS. 25)
(*) = Suggested spare parts / Ricambi consigliati

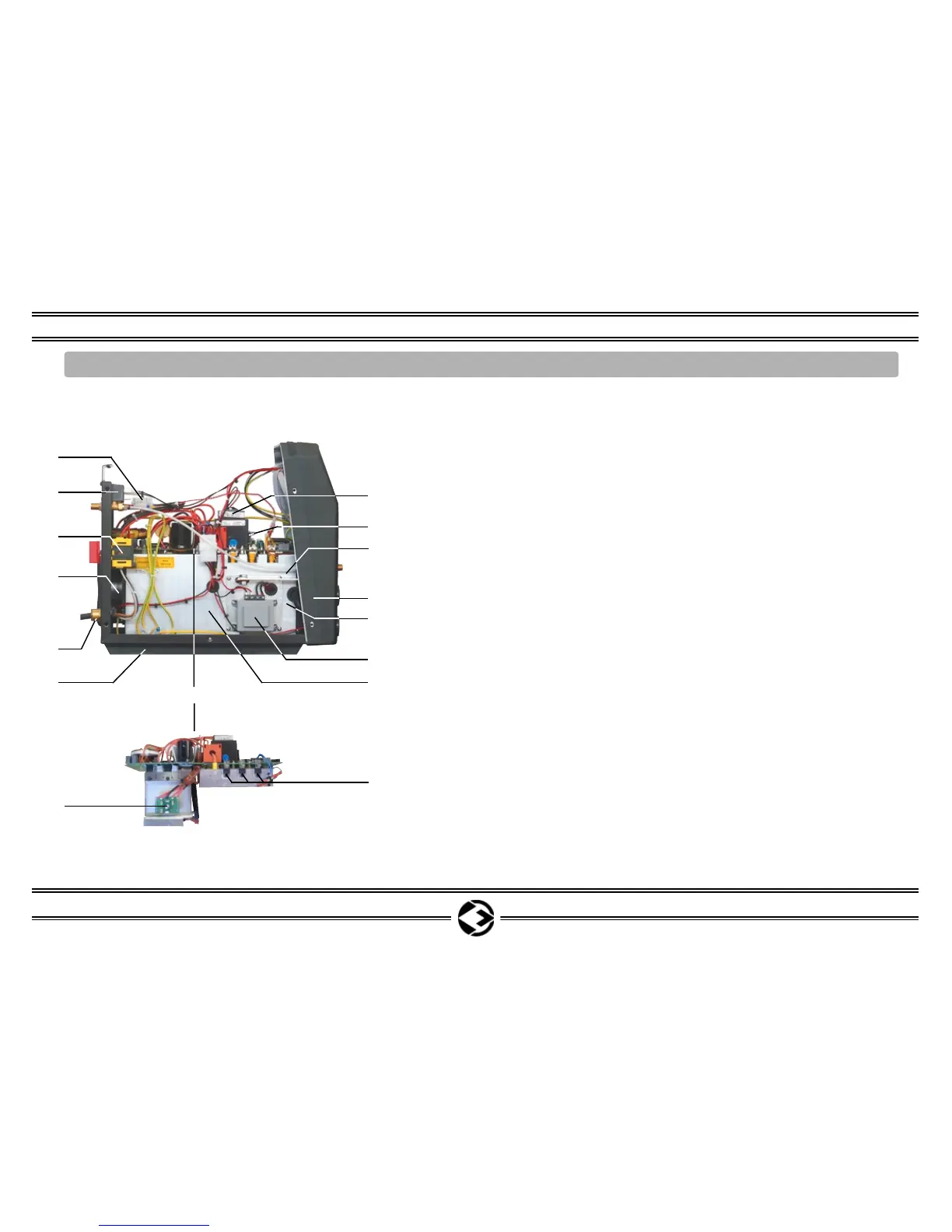

11. SPARE PARTS LIST / LISTA PEZZI INOXA 250 HF / 250 HFP
20
24
26
19
25
27
21
Inverter assembly
code: P162
21
28
18
32
31
23
22
29
30
