SOMFY ilmo 50 WT - Cableado

3
Copyright © 2007 - 2014 Somfy SAS. All rights reserved.
ES
Imágenes no contractuales

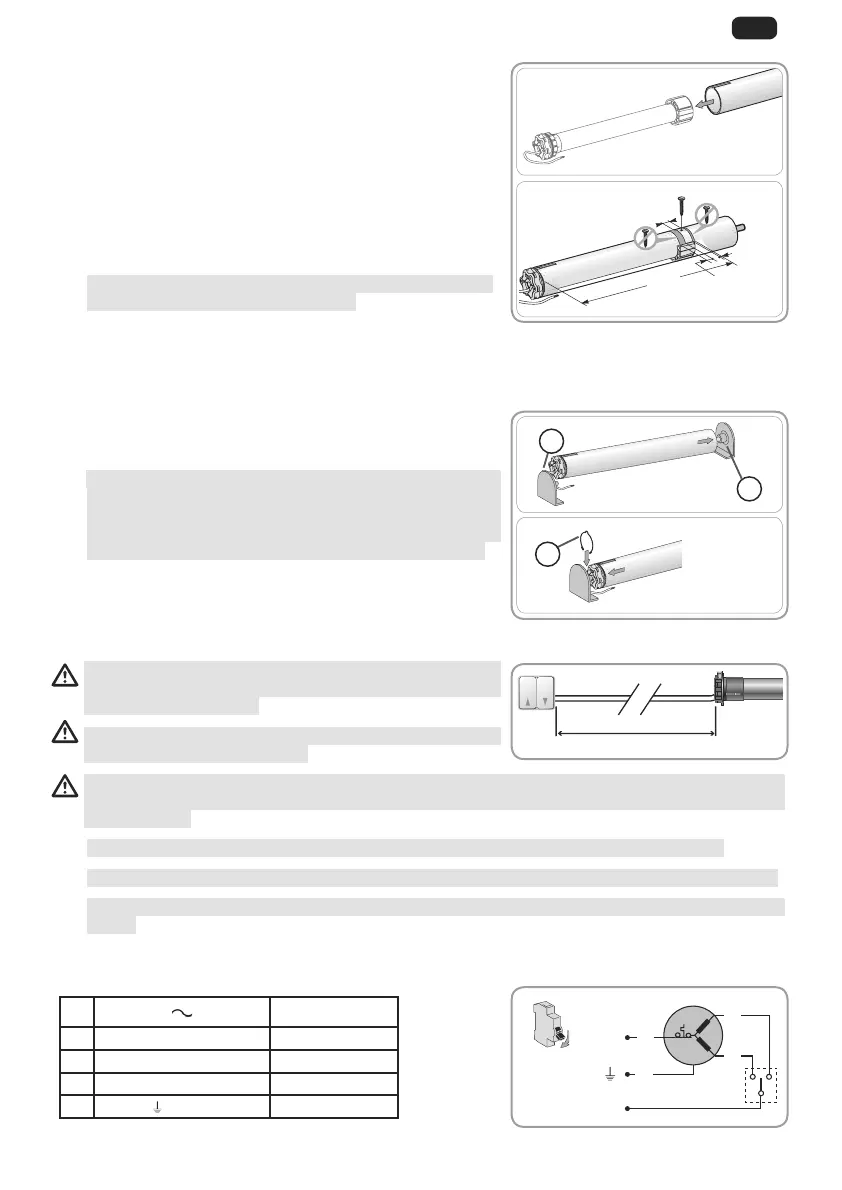

2. 1. 3. Ensamblaje del motor-tubo
1) Deslice el motor por el tubo de enrollamiento.
En caso de que el tubo de enrollamiento sea liso
en el interior, introduzca la patilla de la corona en la
muesca realizada.
2) El movimiento de traslación de la rueda debe quedar
bloqueado dentro del tubo de enrollamiento:
 Fijando el tubo de enrollamiento a la rueda con cuatro
tornillos Parker de Ø 5 mm o cuatro remaches Pop de
acero de Ø 4,8 mm colocados entre 5 mm y 15 mm
del extremo exterior de la rueda, sea cual sea el tipo
de tubo de enrollamiento utilizado.
1

motor sino únicamente a la rueda.
 O bien por medio de un dispositivo de retención de
rueda, en caso de tubos no lisos.
2. 1. 4. Montaje del conjunto tubo-motor
1)  
del extremo f y al soporte de la motorización g:
1
Asegúrese de que el conjunto tubo-motor quede
bloqueado en el soporte del extremo. Esta operación
permite evitar que el conjunto tubo-motor se salga de
       

2) En función del tipo de soporte, coloque la anilla de
tope h.
2. 2. CABLEADO
En caso de que los cables deban atravesar una pared
metálica, deben protegerse y aislarse con un
manguito o una vaina.
Fije los cables para evitar cualquier contacto con un
componente en movimiento.
Si la motorización se utiliza en el exterior y siempre que el cable de alimentación sea de
tipo H05 VVF, instale el cable en un conducto resistente a los rayos UV, por ejemplo, en
una canaleta.
1
El cable de ilmo 50 WT es desmontable. Si se daña, sustitúyalo por uno idéntico.
1
Deje accesible el cable de alimentación del motor: debe poder ser sustituido fácilmente.
1
Efectúe siempre un bucle en el cable de alimentación para evitar que penetre agua en el
motor.
- Corte la alimentación eléctrica.
- Conecte el motor de acuerdo con la información de la siguiente tabla:
230 V 50 Hz Cable
a Neutro (N) Azul
b Fase sentido 1 (P) Marrón
c Fase sentido 2 (P) Negro
d Tierra (
) Verde-amarillo
15 mm
5 mm
20 mm
L1
1)
2)
1)
2)
h
g
f
L ≤ 50 m
OFF
L
N
a
b
c
d
