PT
Imagens não-contratuais

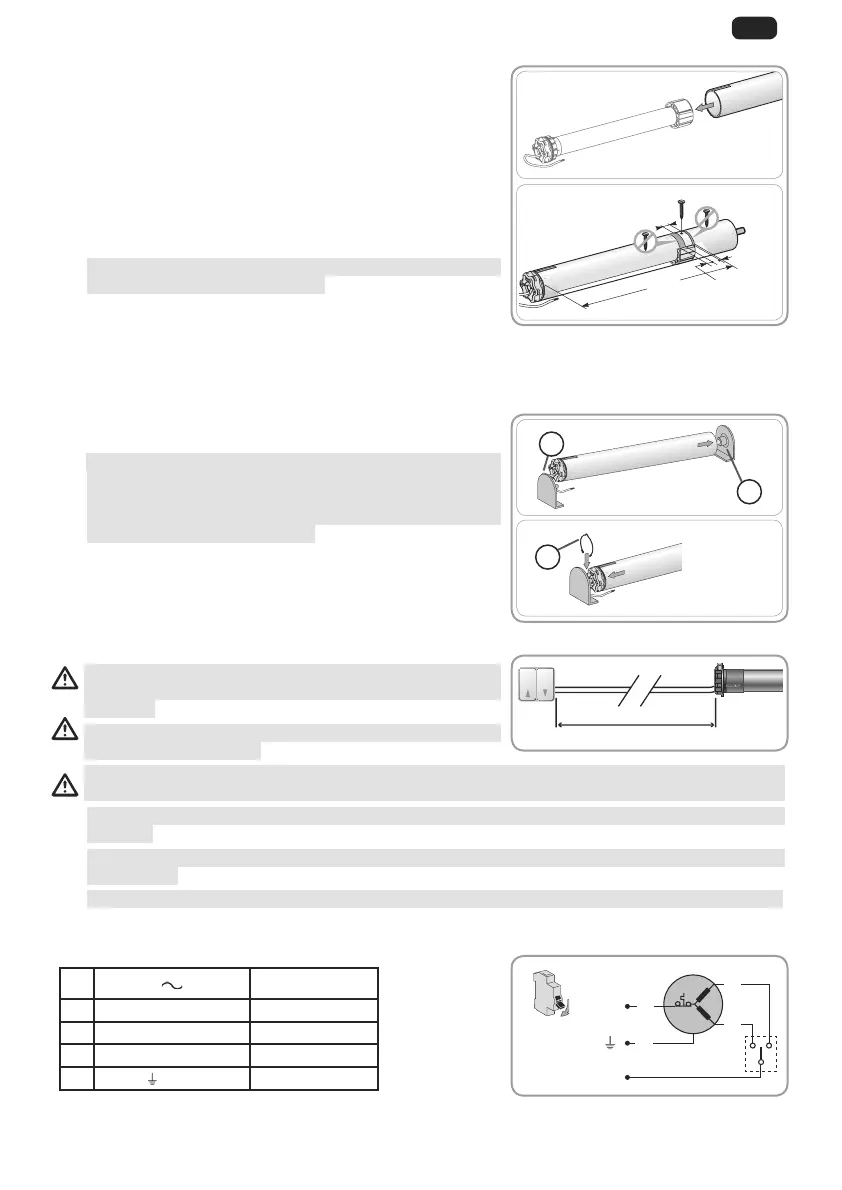

2. 1. 3. Montagem motor/tubo de enrolamento
1) Fazer deslizar o motor dentro do tubo de enrolamento.
No caso dos tubos de enrolamento com interior liso,
posicionar o entalhe no espigão da coroa..
2) A roda de tracção deve ser bloqueada em translação,
dentro do tubo de enrolamento:
com 4 parafusos de fendas Ø 5 mm ou 4 rebites de
aço Ø 4,8 mm, colocados entre 5 mm e 15 mm da
extremidade exterior da roda de tracção, qualquer
que seja o tubo de enrolamento.
1
Os parafusos ou rebites não devem ser fixos ao motor,
mas apenas à roda de tracção.
motor, mas apenas à roda de tracção.
2. 1. 4. Montagem do conjunto tubo de enrolamento/motor
1)
ao suporte da extremidade f e ao suporte do motor g :
1
Assegurar-se de que o conjunto tubo/motor está
bloqueado no suporte da extremidade. Esta operação
permite evitar que o conjunto tubo/motor se solte da
2) Consoante o tipo de suporte, colocar o freio h no lugar.
2. 2. CABLAGEM
Os cabos que atravessam uma parede metálica
devem ser protegidos e isolados por uma manga ou
um forro.
Prender os cabos para evitar um eventual contacto
com uma parte móvel.
Se o motor for utilizado no exterior e se o cabo de alimentação for do tipo HO5-VVF, o cabo deve
ser instalado dentro de uma conduta resistente aos UV, por exemplo sob uma manga de protecção.
1
O cabo do motor Ilmo 50 WT é desmontável. Se estiver danificado, substituí-lo por um
idêntico.
1
Deixar o cabo de alimentação do motor em posição acessível: deve poder ser facilmente
substituído.
1
Fazer sempre um arco no cabo de alimentação, para evitar a entrada de água no motor!
- Desligar a alimentação do sector.
- Ligar o motor de acordo com as informações da tabela seguinte:
230 V 50 Hz Cabo
a Neutro (N) Azul
b Fase sentido 1 (P) Castanho
c Fase sentido 2 (P) Preto
d Terra (
) Verde/Amarelo
15 mm
5 mm
20 mm
L1
1)
2)
1)
2)
h
g
f
L ≤ 50 m
OFF
L
N
a
b
c
d
