SOMFY ilmo 50 WT - 2 Instalação; Montagem

2
Copyright © 2007 - 2014 Somfy SAS. All rights reserved.
PT
Imagens não-contratuais
2. INSTALAÇÃO
1
Instruções a respeitar imperativamente pelo profissional da motorização e da
automatização do lar, durante a instalação do motor ilmo 50 WT.
1
Nunca deixar cair, nunca bater, perfurar ou submergir o motor.
1
Instalar um ponto de comando individual para cada motorização.
1
Nunca ligar 2 pontos de comando num mesmo motor.
2. 1. MONTAGEM
1
Verificar a robustez do estore e dos respectivos equipamentos.
1
Assegurar-se que o motor utilizado é adequado às dimensões do estore, para evitar
danificar o estore e/ou o produto Somfy.
Para obter informações sobre a compatibilidade do motor com o estore e os acessórios,
contacte o fabricante do estore ou a Somfy.

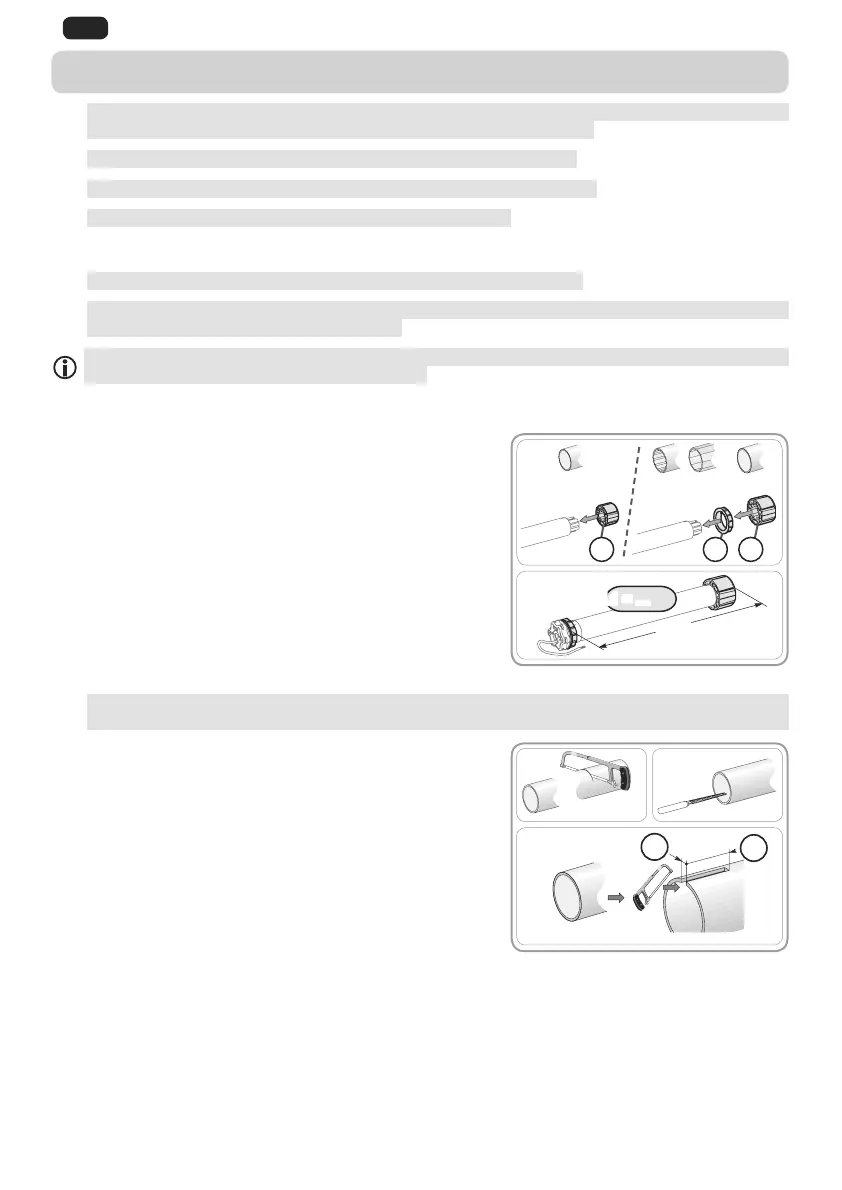

2. 1. 1. Preparação do motor
1) Montar os acessórios necessários à integração do
motor no tubo de enrolamento:
 Ou apenas a roda de tracção a no motor.
 Ou a coroa b e a roda de tracção c no motor.
2) Medir o comprimento (L1) entre o rebordo interior da
cabeça do motor e a extremidade da roda de tracção.
2. 1. 2. Preparação do tubo
1
Instalar um motor ilmo 50 WT num tubo de enrolamento com espessura mínima de 0,5 mm
e superfície interna lisa: ausência de soldadura, engaste, dobragem, etc., no interior do tubo.
1) Cortar o tubo de enrolamento com o comprimento
pretendido, em função do produto motorizado.
2) Fresar o tubo de enrolamento e eliminar as aparas.
3) No caso de tubos de enrolamento lisos, efectuar um
entalhe de acordo com as seguintes cotas:
 d = 4 mm (0.16 polegadas)
 e = 28 mm (1.1 polegadas)
1)
L1
L1 = …
2)
Ø > 47 mm
cb
Ø = 47 mm
a
3)
1) 2)
d
e
