SOMFY Oximo io - Instalação; Montagem

20
PT
Copyright © 2006-2017 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved. Imagens não-contratuais.

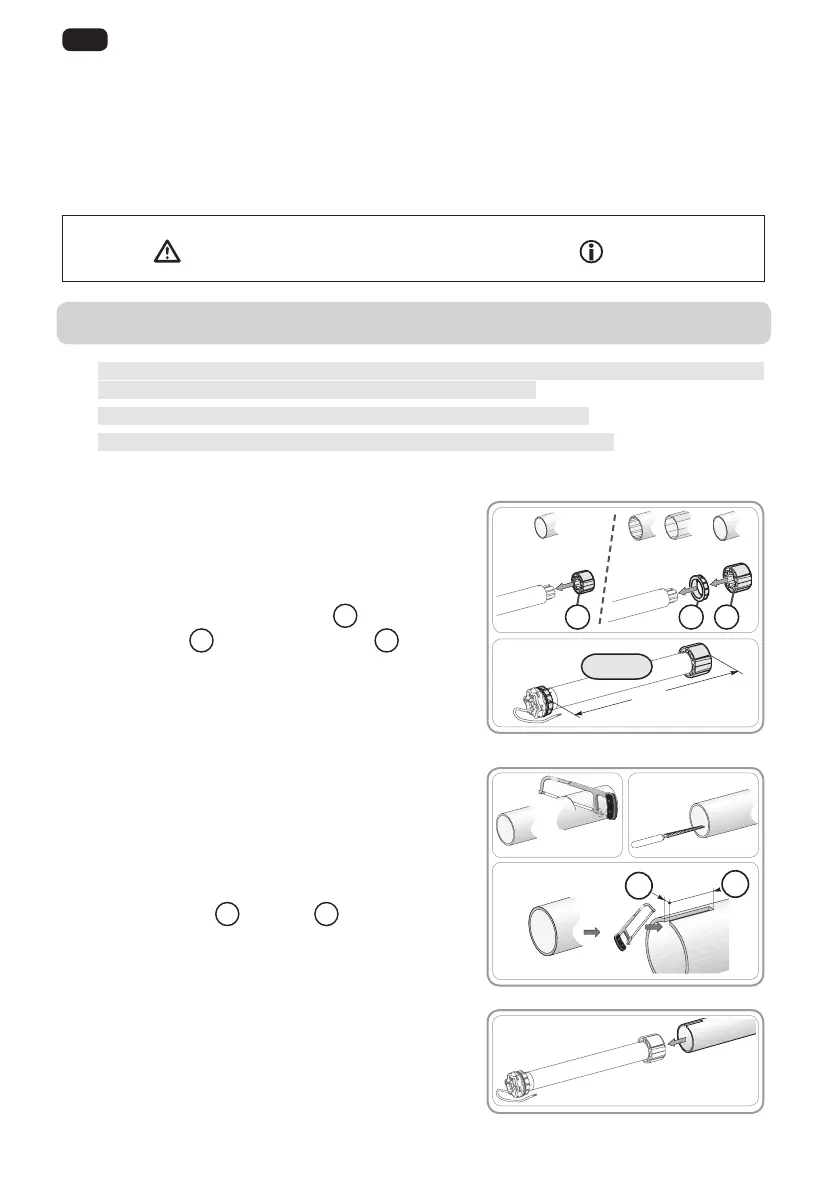

2. INSTALAÇÃO
Instruções a respeitar imperativamente pelo prossional da motorização e da
automatização do lar que realiza a instalação do motor.
Nunca deixar cair, nunca bater, perfurar ou submergir o motor.
Instalar um ponto de comando individual para cada motorização.
2.1. MONTAGEM
2.1.1. Preparação do motor
Assegurar-se de que o diâmetro interior do tubo é
superior ou igual a 47 mm.
1) Montar os acessórios necessários à integração do
motor no tubo de enrolamento:
• Ou apenas a roda de tracção
a
no motor.
• Ou a coroa
b
e a roda de tracção
c
no motor.
2) Medir o comprimento (L1) entre o rebordo interior
da cabeça do motor e a extremidade da roda de
tracção.
2.1.2. Preparação do tubo
1) Cortar o tubo de enrolamento com o comprimento
pretendido, em função do produto motorizado.
2) Fresar o tubo de enrolamento e eliminar as
aparas.
3) No caso dos tubos de enrolamento com interior
liso, efectuar um entalhe de acordo com as
seguintes cotas:
d
= 4 mm;
e
= 28 mm.
2.1.3. Montagem motor/tubo de enrolamento
1) Fazer deslizar o motor dentro do tubo de
enrolamento. No caso dos tubos de enrolamento
com interior liso, posicionar o entalhe no espigão
da coroa.



1)
L1
L1 = …
2)
Ø > 47 mm
cb
Ø = 47 mm
a
3)
1) 2)
d
e
1)
O técnico de instalação deve informar os seus clientes sobre as condições de funcionamento
e de manutenção do motor e deve comunicar-lhes as instruções de utilização e de
manutenção, bem como o documento em anexo Instruções de segurança, após a
instalação do motor. Todas as operações do Serviço Pós-Venda no motor requerem a
intervenção de um prossional da motorização e da automatização do lar.
Em caso de dúvidas aquando da instalação do motor ou para obter informações
complementares, consultar um interlocutor Somfy ou o site www.somfy.com.
Aviso de Segurança!

Atenção: Informação
