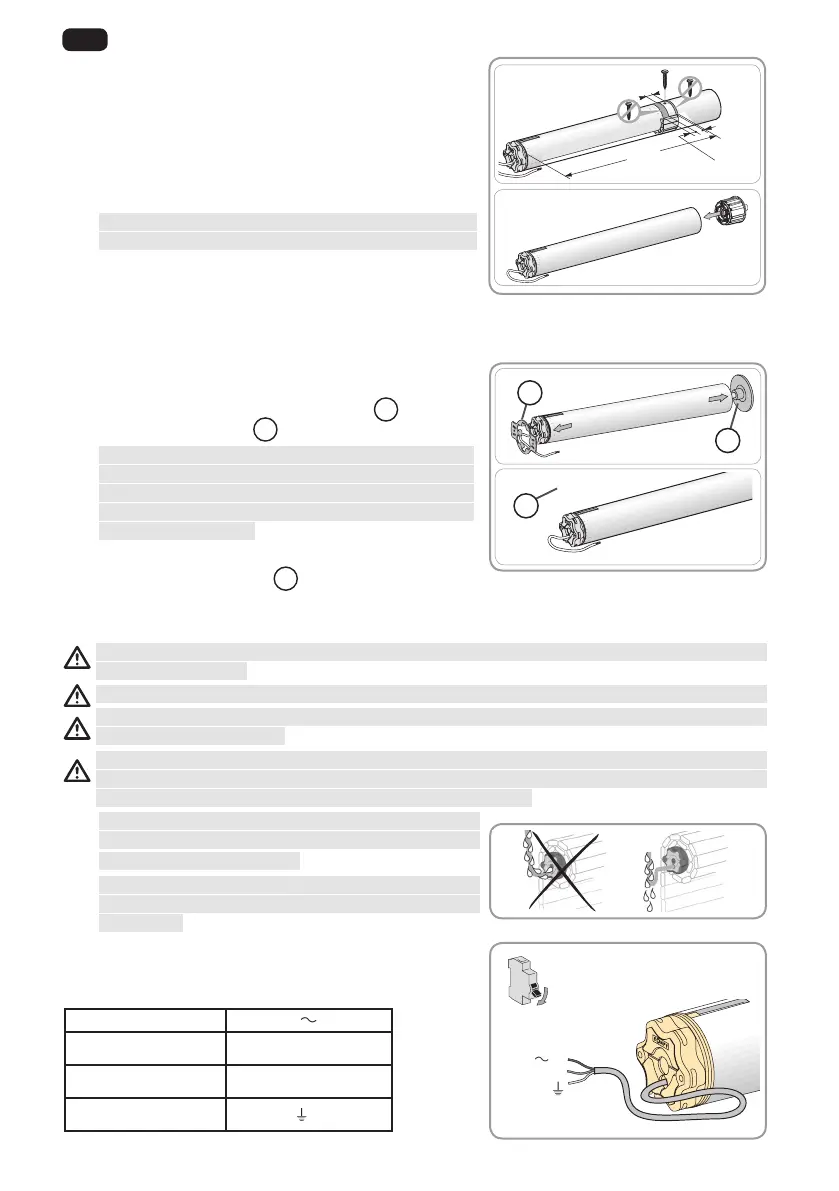

2) Ο τροχός πρέπει να ακινητοποιηθεί ως προς τη
μετατόπισή του μέσα στο σωλήνα τύλιξης:
• Είτε στερεώνοντας το σωλήνα τύλιξης στον
τροχό τοποθετώντας 4 λαμαρινόβιδες Ø 5 mm ή
4 χαλύβδινα τυφλά πριτσίνια Ø 4,8 mm
τοποθετημένα σε απόσταση από 5 mm έως 15
mm από το εξωτερικό άκρο του τροχού,
ανεξάρτητα από το σωλήνα τύλιξης.
Οι βίδες ή τα τυφλά πριτσίνια δεν πρέπει να
στερεώνονται στο μηχανισμό, αλλά μόνο στον τροχό.
• Είτε χρησιμοποιώντας ένα στοπ τροχού, σε
σωλήνες που δεν είναι λείοι.
3) Στερεώστε το άκρο του σωλήνα στο σωλήνα
τύλιξης.
2.1.4. Τοποθέτηση του συνόλου σωλήνα - μηχανισμού
1) Τοποθετήστε και στερεώστε το σύνολο σωλήνα-
μηχανισμού στο στήριγμα άκρου
f
και στο
στήριγμα μηχανισμού
g
:
Βεβαιωθείτε ότι το σύνολο σωλήνα-μηχανισμού
έχει ασφαλίσει στο στήριγμα άκρου. Η εργασία
αυτή αποτρέπει την εξαγωγή του συνόλου
σωλήνα-μηχανισμού από τη στερέωση του
στηρίγματος άκρου.
2) Ανάλογα με τον τύπο του στηρίγματος, τοποθετήστε
τον ασφαλιστικό δακτύλιο
h
στη θέση του.
2.2. ΚΑΛΩΔΙΩΣΗ
Τα καλώδια που διέρχονται από μεταλλικό τοίχωμα πρέπει να προστατεύονται και να μονώνονται
με χιτώνιο ή σωλήνα.
Στερεώστε τα καλώδια προς αποφυγή οποιασδήποτε επαφής με κάποιο κινούμενο εξάρτημα.
Το καλώδιο του Oximo io είναι αφαιρούμενο. Αν υποστεί ζημιά, αντικαταστήστε το με
πανομοιότυπο καλώδιο.
Αν ο μηχανισμός χρησιμοποιηθεί σε εξωτερικό χώρο και το καλώδιο τροφοδοσίας
είναι τύπου H05-VVF, βάλτε το καλώδιο μέσα σε αγωγό που είναι ανθεκτικός στην
υπεριώδη ακτινοβολία, για παράδειγμα μέσα σε κανάλι.
Επιτρέψτε την πρόσβαση στο καλώδιο
τροφοδοσίας του μηχανισμού: πρέπει να μπορεί
να αντικαθίσταται εύκολα.
Κάνετε πάντοτε μια θηλιά στο καλώδιο τροφοδοσίας,
για να αποτρέπεται η διείσδυση νερού στο
μηχανισμό!
- Διακόψτε την τροφοδοσία δικτύου.
- Συνδέστε το μηχανισμό σύμφωνα με τις
πληροφορίες του παρακάτω πίνακα:
Καλώδιο 230 V 50 Hz
Καφέ Φάση (L)
Μπλε Ουδέτερος (N)
Πράσινο-Κίτρινο Γείωση ( )
15 mm
5 mm
L1
2)
3)

1)
2)
h
f
g



OFF
L
N
230 V
50 Hz
