Sony D-FS601 - Optical Pick-Up Section (CDM-3125 ER)

31
D-FS601

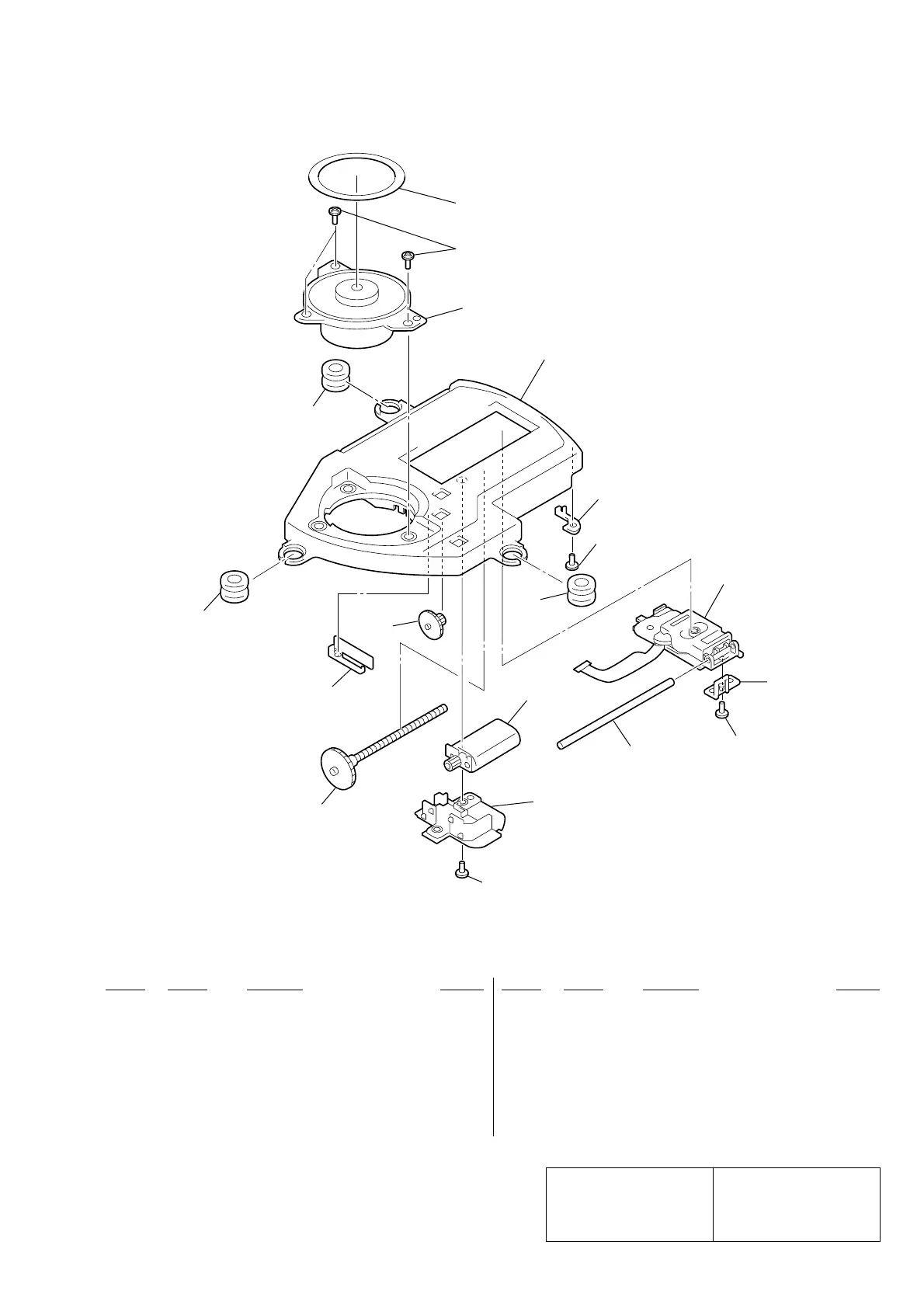

6-4. Optical Pick-up Section (CDM-3125ER)
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
151 4-218-821-01 COVER, GEAR
152 3-318-203-71 SCREW (B1.7X5), TAPPING
153 A-3052-902-A FEED ASSY, SCREW
154 4-218-823-01 GEAR (B)
155 4-218-825-01 SPRING, SLED
156 4-222-765-01 INSULATOR
157 3-235-420-01 CHASSIS
158 4-218-827-01 RETAINER, SHAFT
159 3-686-458-03 SCREW (P1.4X3.5), TAPPING
0 160 X-3380-950-1 OPTICAL PICK-UP (DAX-25E)
161 3-235-418-01 RACK
162 3-348-998-81 SCREW (M1.4)
163 4-220-645-01 SHAFT, STANDARD
164 3-243-233-01 SPACER, CDM
M901 A-3052-904-A MOTOR ASSY, TURN TABLE (SPINDLE)
M902 A-3328-627-A MOTOR ASSY, SLED (SLED)
M901
M902
151
152
152
153
154
155
156
156
156
157
158
159
160
164
161
162
163
